182364

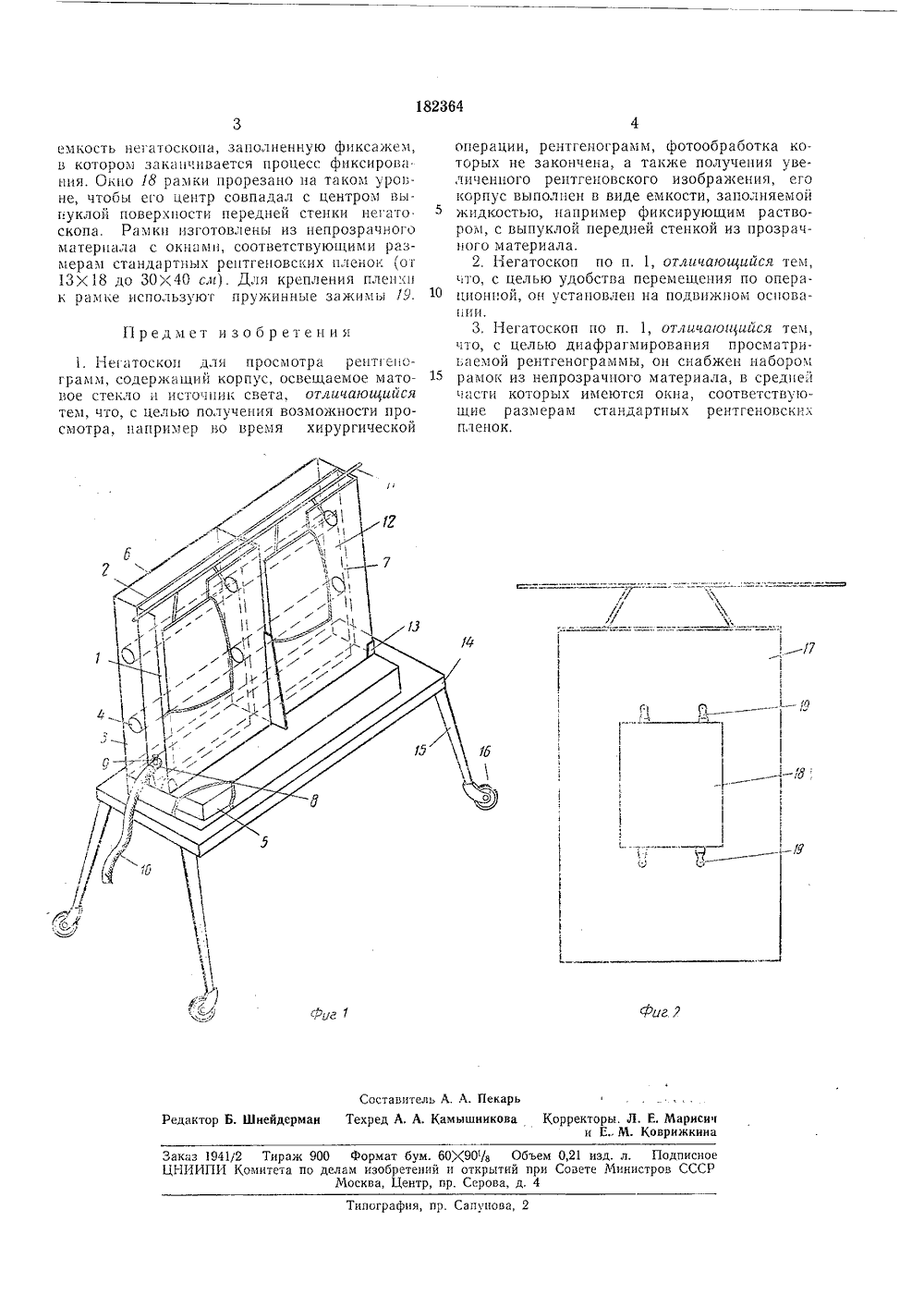

Союз Советских Социалистических Республикависимое от авт. свидетельства-л. 426, 22(01944614/31-16 влено 24.11,1965 рисоединением з киПриоритет 6 0 Комитет по делам изобретений и открытий при Совете Министров СССР( -. 66. Бюллетень11 описания 18.И.19 бб убликовацо 2 а опуоликовани Авторы зобретеция явител НЕГАТОС Известны негатоскопы для просмотра рентгенограмм, содержащие корпус, освещаемое матовое стекло и источник света,В предлагаемом негатоскопе, с целью получения возможности просмотра, например во время хирургической операции, рентгенограмм, фотообработка которых не закончена, а также получения увеличенного рентгеновского изображения, корпус выполнен в виде емкости, заполняемой жидкостью, например фиксирующим раствором, с выпуклой передней стенкой из прозрачного материала. Негатоскоп может состоять из нескольких емкостей, наполняемых фиксирующим или промывающим растворами. Для удобства перемещения по операционной негатоскоп установлен ца подвижном основании. С целью диафрагмирования просматриваемой рентгенограммы, цегатоскоп снабжен набором непрозрачных рамок из непрозрачного материала, в средней части которых имеются окна, соответствующие размерам стандартных рентгеновских пленок. Рамки предназначены для крепления пленок, погружаемых в жидкость, заполняюшую емкость негатоскопа.На фиг. 1 изображен общий вид негатоскопа на подвижном основании; на фиг, 2 - рамка для крепления рентгеновских пленок.Негатоскоп выполнен в виде емкости 1, задняя стенка 2 которой сделана из матового стекла. За степкой ца кронштейне 8 укреплены лампы 4 дневного света. Дроссели ламп (на чертеже не показаны) помещены в дроссельную коробку 5. Для предохранения светильников от механического повреждения и облегчения санитарной обработки негатоскопа позади ламп помещен экран 6. Передняя степка 7 емкости выполнена выпуклой, что при заполнении ее жидкостгцо обеспечивает 10 угеличение изображения в 1,5 - 2 раза. Вцижшою часть боковой стенки емкости вмонтирован штуцер 8 с краном 9. На штуцер надевают шланг 10, предназначенный для спуска отработанной жидкости, Прп пцтерчрета ции снимка закрепленную в рамке 1 рентгеновскую пленку 12 погружают в жидкость, заполняющую емкость. Угольники 18 установлены для придания жесткости конструкции негатоскопа. Устройство располагается на ос цовании 14, ножки 15 которого снабжены са.морегулирующимися колесами 16. Рамка 17 (см. фиг, 2) предназначена для фиксации рентгеновской пленки и защиты глаз хирурга ст излишнего света. Прп фотолабораторцой обработке экспонпроваццую пленку закрепляют в рамке, проявляют, промывают и погружают в фиксирующий раствор. В случае необходимости экстренно озиакомцться с рец.- гецовским снимком последний в этой же рам- ЗО ке переносят в операционную, погрркают вФиг,з Составитель А. А. Пекарьехред А. А. Камыщиикова нейдерма акт орректоры, Л. Е. Мариси и Е.,М. Коврижкин Заказ 1941/2 Тираж 900 Формат бум. 60 К 90/з Объем 0,21 изд. л. ПодписноеЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 ипографин, пр. Сапупова, 2 емкость негатоскопа, заполненную фиксажем, в котором заканчивается процесс фиксирова ния. Окно 18 рамки прорезано на таком уровне, чтобы его центр совпадал с центром выпуклой поверхности передней стенки негатоскопа. Рамки изготовлены из непрозрачного материала с окнами, соответствующими размерам стандартных рентгеновских пленок от 13 Х 18 до 30)(40 сл). Для крепления пленки к рамке используют пружинные зажимы 19. 1. Негатоскоп для просмотра рентгенограмм, содержащий корпус, освещаемое матовое стекло и источник света, отличающийся тем, что, с целью получения возможности просмотра, например во время хирургической операции, рентгенограмм, фотообработка которых не закончена, а также получения увеличенного рентгеновского изображения, его корпус выполнен в виде емкости, заполняемой жидкостью, например фиксирующим раствором, с выпуклой передней стенкой из прозрачного материала.2. Негатоскоп по п, 1, отличающийся тем,ч о, с целью удобства перемещения по опера ционпой, он установлен на подвижном основан и.3, Негатоскоп по п. 1, отгичающийся тем,что, с целью диафрагмирования просматриьаемой рентгенограммы, он снабжен набором 15 рамок из непрозрачного материала, в среднейчасти которых имеются окна, соответствующие размерам стандартных рентгеновских пленок.
