Устройство для подготовки образцов при гистологическом исследовании

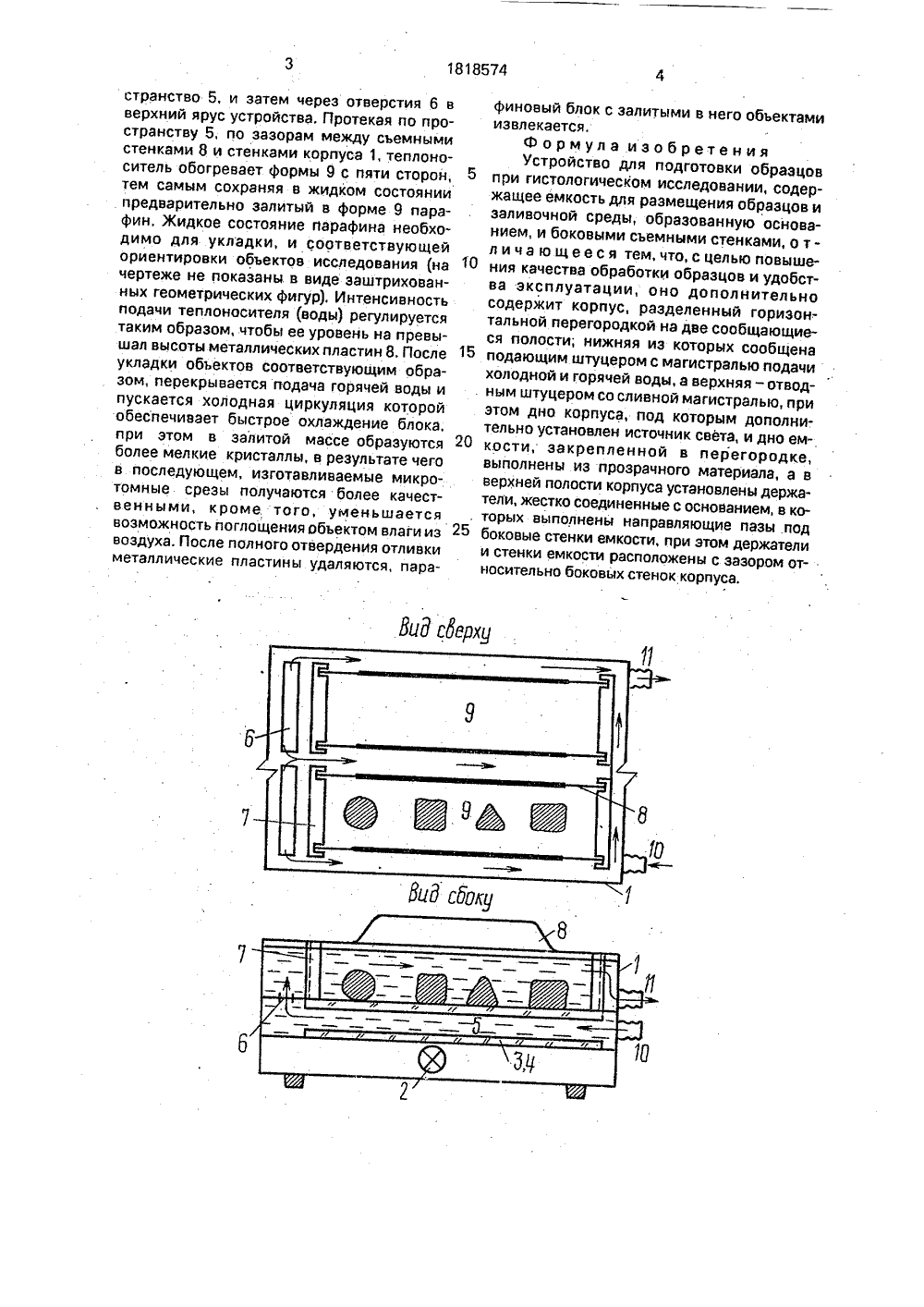

)5 601 й 1/ ОС)1 ДАРСТВ ВЕДОМСТВО ГОСПАТЕНТ АТЕНТНОЕеМ ИСАНИЕ ИЗОБ АВТОРСКОМУ СВИДЕТЕЛЬСТ.(54) УСТРОЙСТВО ДЛЯ ПОДГОТОВКИ ОБРАЗЦОВ ПРИ ГИСТОЛОГИЧЕСКОМ ИССЛЕДОВАНИИ(57) ИспольЗование: в лабораторной медицинской технике, в частности при гистологических исследованиях. Сущностьизобретения: емкость для размещения образцов и заливочной среды дополнительносодержит корпус, разделенный горизонИзобретение относится к лабораторной медицинской технике, а более конкретно к гистологической технике,Цель изобретения - увеличение времени жидкого состояния заливочной среды (парафина) с просвечиванием его, что необходимо для соответствующей ориентировки объектов исследования, обеспечение принудительного охлаждения заливочной среды, что качественно сказывается на дальнейшей обработке материала, повышении уровня эргономических характеристик.На чертеже представлено устройство вработе.Устройство содержит корпус 1. источник подсветки 2, расположенные над ним, и одна над другой горизонтальные, прозрачные перегородки 3 и 4, так, что между ними образуется пространство 5, В верхней перегородке имеются отверстия б расположен. ные с противоположной стороны от места тальной перегородкой на две сообщающиеся полости, нижняя из которых сообщена подающим штуцером с магистралью подачи холодной и горячей воды, а верхняя - отводным штуцером со сливной магистралью, при этом дно корпуса, под которым дополнительно установлен источник света, и дно емкости, закрепленной в перегородке, выполнены из прозрачного материала, а в верхней полости корпуса установлены держатели, жестко соединенные с основанием, в которых выполнены направляющие пазы под съемные боковые стенки емкости, при этом держатели и стенки емкости расположены с зазором относительно боковых стенок корпуса. 1 ил. впуска теплоносителя (воды). В верхнем ярусе устройства, в вертикальных направляющих держателей 7, жестко соединенных с ф д верхней прозрачной перегородкой, уста навливаются параллельно друг другу съем- ф ные металлические пластины 8, каждая из (ф которых совместно с противоположно сто- (Я ящими друг-другу держателями 7 образуют собственно форму 9, Устройство снабжено штуцерами 10 и 11, служащими для его подключения к системе горячего и холодного водоснабжения, При этом, штуцер 10 сообщается с пространством 5, а штуцер 11 с ф верхним ярусом - собственной формой,Устройство работает следующим образом,Через штуцер 1 С, устройство подключается к смесителю водоснабжения, через отводной штуцер 11 со сливной магистралью, Включается подсветка 2, открывается подача "горячей" воды, которая поступает в про 1818574странство 5, и затем через отверстия 6 в верхний ярус устройства. Протекая по пространству 5, по зазорам между съемными стенками 8 и стенками корпуса 1, теплоноситель обогревает формы 9 с пяти сторон, тем самым сохраняя в жидком состоянии предварительно залитый в форме 9 парафин. Жидкое состояние парафина необходимо для укладки, и соответствующей ориентировки объектов исследования (на чертеже не показаны. в виде заштрихованных геометрических фигур). Интенсивность подачи теплоносителя (воды) регулируется таким образом, чтобы ее уровень на превышал высоты металлических пластин 8. После укладки объектов соответствующим образом, перекрывается подача горячей воды и пускается холодная циркуляция которой обеспечивает быстрое охлаждение блока, и ри этом в залитой массе образуются более мелкие кристаллы, в результате чего в последующем, изготавливаемые микро- томные срезы получаются более качественными, кроме того, уменьшается возможность поглощения объектом влаги из воздуха. После полного отвердения отливки металлические пластины удаляются, парафиновый блок с залитыми в него обьектами извлекается.Ф ар мула изобретения Устройство для подготовки образцов 5 при гистологическом исследовании, содержащее емкость для размещения образцов и заливочной среды, образованную основанием, и боковыми съемными стенками, о тл и ча ющееся тем,что,с целью повыше ния качества обработки образцов и удобства эксплуатации, оно дополнительно содержит корпус, разделенный горизон.- тальной перегородкой на две сообщающиеся полости; нижняя из которых сообщена 15 подающим штуцером с магистралью подачихолодной и горячей воды, а верхняя - отвод. ным штуцером со сливной магистралью, приэтом дно корпуса, под которым дополнительно установлен источник света, и дно ем кости, закрепленной в перегородке,выполнены из прозрачного материала, а в верхней полости корпуса установлены держатели, жестко соединенные с основанием, в ко. торых выполнены направляющие пазы.под 25 боковые стенки емкости, при этом держателии стенки емкости расположены с зазором относительно боковых стенок корпуса.
