Гидрогенератор вертикального исполнения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1815740
Авторы: Авроров, Виноградов, Духовный, Правочкин, Тилес
Текст

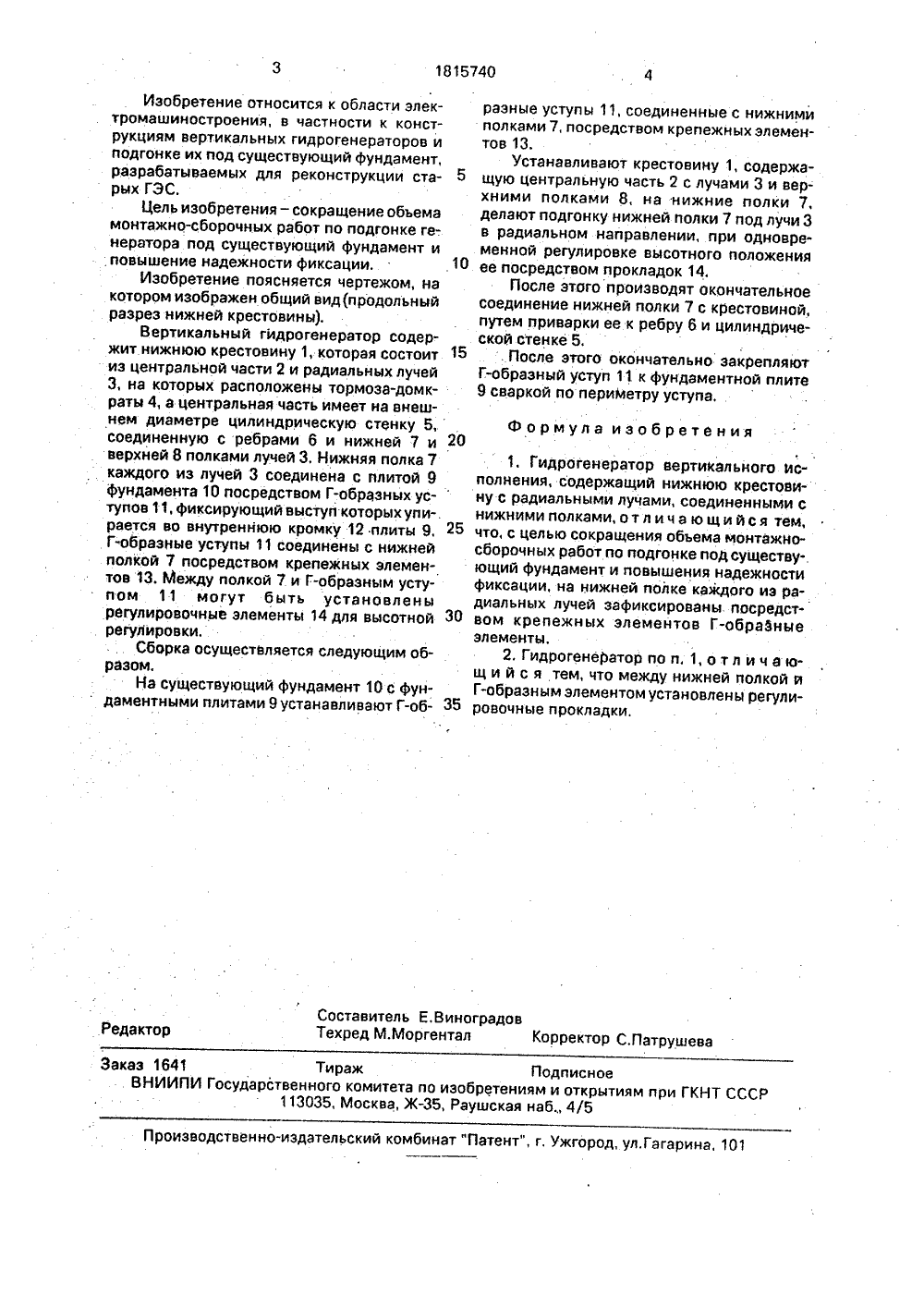

)м Н ог ОСУДАРСТВЕННОЕ ПАВЕДОМСТВО СССРГОСПАТЕНТ. СССР) ТНОЕ(54) ГИ ИСПОЛ (57) Су гидро ге вину (1 ней по (3) зафи элемен позвол рочных щий фу К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Ленинградское производственное злектромашиностроительное объединение(56) Авторское свидетельство СССРЬЬ 1334285, кл. Н 02 К 5/16, 1985.Авторское свидетельство СССРЯ 1427494, кл, Н 02 К 5/04, 1986. ДРОГЕНЕРАТОР ВЕРТИКАЛЬНОГО НЕНИЯщность изобретения; вертикальный нератор содержит нижнюю кресто) с радиальными лучами (3). На нижлке Р) каждого иэ радиальных лучей кси рованы посредством крепежных тов (13) Г-образные уступы (11). Это яет сократить объем монтажно-сборабот по подгонке под существувндамент. 1 з.п. ф-лы, 1 ил.1815740 Формула изобретения 20 Составитель Е,ВиноградовТехред М.Моргентал Корректор С,Патрушева Редактор Заказ 1641 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб, 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к области электромашиностроения, в частности к конструкциям вертикальных гидрогенераторов и подгонке их под существующий фундамент, разрабатываемых для реконструкции старых ГЭС.Цель изобретения - сокращение объема монтажно-сборочных работ по подгонке ге-. нератора под существующий фундамент и . повышение надежности фиксации.Изобретение поясняется чертежом, на котором изображен общий вид(продольный разрез нижней крестовины),Вертикальный гидрогенератор содержит нижнюю крестовину 1, которая состоит из центральной части 2 и радиальных лучей 3, на которых расположены тормоза-домкраты 4, а центральная часть имеет на внешнем диаметре цилиндрическую стенку 5, соединенную с ребрами 6 и нижней 7 и верхней 8 полками лучей 3, Нижняя полка 7 каждого из лучей 3 соединена с плитой 9 фундамента 10 посредством Г-образных уступов 11, фиксирующий выступ которых упирается во внутреннюю кромку 12 плиты 9, Г-образные уступы 11 соединены с нижней полкой 7 посредством крепежных элементов 13. Между полкой 7 и Г-образным уступом 11 могут быть установлены регулировочныв элементы 14 для высотной регулировки,Сборка осуществляется следующим образом,На существующий фундамент 10 с фундаментными плитами 9 устанавливают Г-образные уступы 11, соединенные с нижнимиполками 7, посредством крепежных элементов 13.Устанавливают крестовину 1, содержа 5 щую центральную часть 2 с лучами 3 и верхними полками 8, на нижние полки 7,делают подгонку нижней полки 7 под лучи 3в радиальном направлении, при одновременной регулировке высотного положения10 ее посредством прокладок 14.После этого производят окончательноесоединение нижней полки 7 с крестовиной,путем приварки ее к ребру 6 и цилиндрической стенке 5,15 . После этого окончательно закрепляютГ-образный уступ 11 к фундаментной плите9 сваркой по периМетру уступа,1. Гидрогенератор вертикального исполнения, содержащий нижнюю крестовину с радиальными лучами, соединенными снижнимиполками,отличающийся тем,25 что, с целью сокращения объема монтажносборочн ых работ по подгонке под существу-.ющий фундамент и повышения надежностификсации, на нижней полке каждого из радиальных лучей зафиксированы посредст 30 вом крепежных элементов Г-образныеэлементы,2, Гидрогенератор по и. 1, о т л и ч а ющ и й с я тем, что между нижней полкой вГ-образным элементом установлены регули 35 ровочные прокладки,
СмотретьЗаявка
4902427, 14.01.1991
ЛЕНИНГРАДСКОЕ ПРОИЗВОДСТВЕННОЕ ЭЛЕКТРОМАШИНОСТРОИТЕЛЬНОЕ ОБЪЕДИНЕНИЕ "ЭЛЕКТРОСИЛА" ИМ. С. М. КИРОВА
ВИНОГРАДОВ ЕВГЕНИЙ НИКОЛАЕВИЧ, ПРАВОЧКИН МИХАИЛ ИВАНОВИЧ, ТИЛЕС СЕРГЕЙ АЛЕКСАНДРОВИЧ, ДУХОВНЫЙ ЯКОВ ЛЕЙЕРОВИЧ, АВРОРОВ АЛЕКСАНДР БОРИСОВИЧ
МПК / Метки
МПК: H02K 5/04
Метки: вертикального, гидрогенератор, исполнения
Опубликовано: 15.05.1993
Код ссылки
<a href="https://patents.su/2-1815740-gidrogenerator-vertikalnogo-ispolneniya.html" target="_blank" rel="follow" title="База патентов СССР">Гидрогенератор вертикального исполнения</a>
