Способ фильтрации аэрозолей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

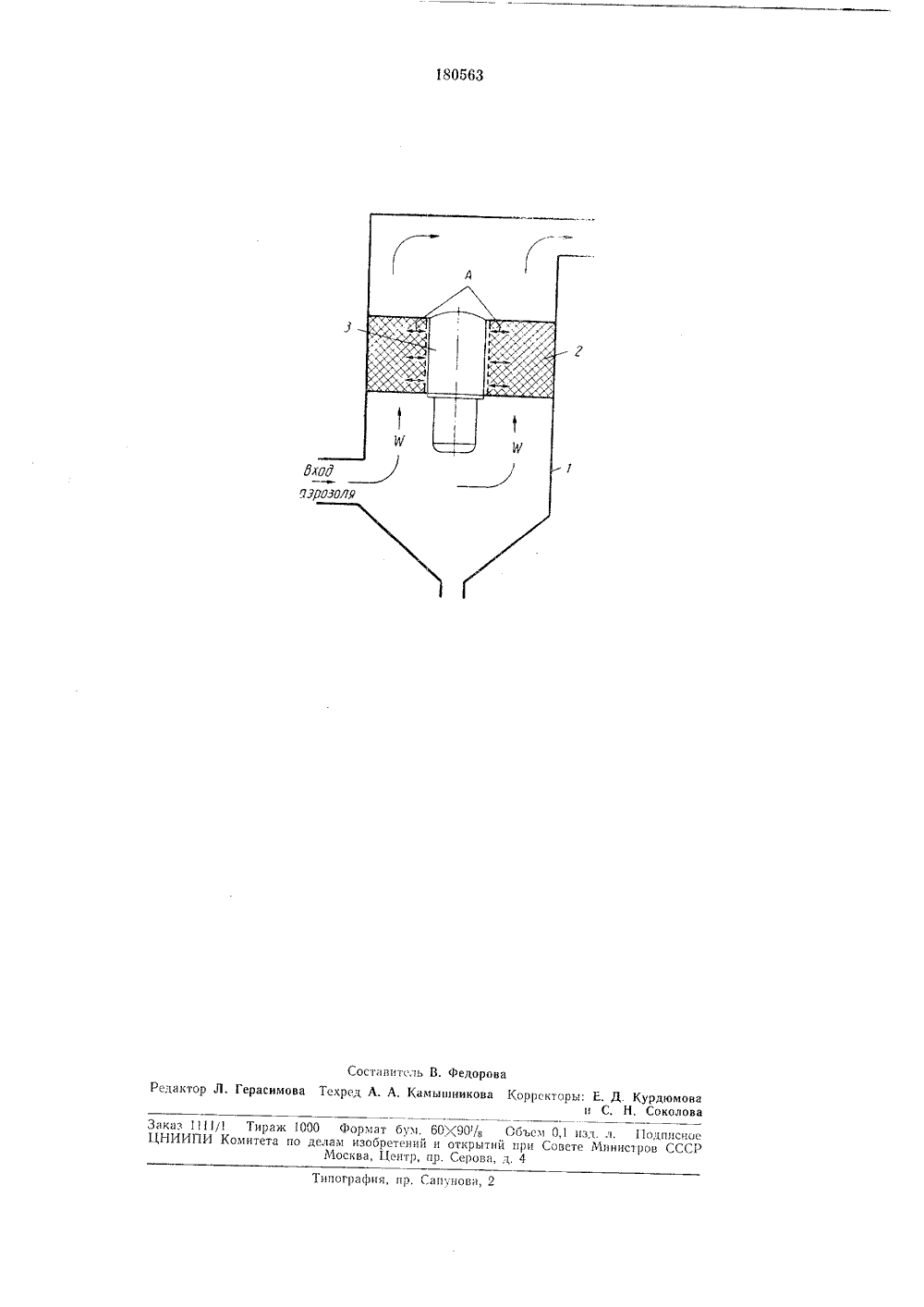

ОПИСАНИЕ 180563ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 11.11,1965 ( 946852/23-26)с присоединением заявкиКл, 12 е, 3/01 1 ПК В 01 с иоритет Комитет по деламаобретений и открытийпри Совете Министров УДК 66.074.3:66.084Опубликовано 26.11,1966. Бюллетень8Дата опубликования описания 16 Х.1966 АвторыизобретенияЗаявитель осесо ювн";.ли1па:ентно-т хиичесиинстИттт библ и отека йл БА Н, А. Фукс и Е. П. МедниковНаучно-исследовательский физико-химическиим. Л. Я. Карпова СПОСОБ ФИЛЬТРАЦИИ АЭРОЗОЛЕЙ зоб ретен и Предмет иСпособ фильтрациистую насадку или взвеменным озвучиваниемчающийся тем, что, спроцесса фильтрации,перечном направлениипотока. аэрозолей черезшенный слой с одпотока аэрозоля,целью интенсифозвучивание ведутк движению га пори- овре- отлисации в по- ового 1Известен способ фильтрации аэрозолей, заключающийся в том, что проходящий через пористую насадку газовый поток или взвешенный слой озвучивают в продольном направлении, обеспечивающем поступательное движение взвешенных частиц под действием радиационного давления звука.Предложенный способ отличается от известного тем, что газовый поток озвучивают в поперечном направлении к движению последнего, благодаря чему интенсифицируется процесс фильтрации аэрозолей за счет создания колебательного движения взвешенных частиц в газообразной среде.Способ основывается на том, что движущиеся с газообразной средой взвешенные частицы при прохождении пористой насадки приводятся в колебательное движение в поперечном направлении. Это осуществляется путем озвучивания насадки в направлении, перпендикулярном направлению движения аэрозоля, в диапазоне частот, обеспечивающем высокую степень увлечения частиц в колебательное движение газообразной среды.На чертеже представлена установка для осуществления описываемого способа, состоящая из корпуса 1 фильтра, пористой (сухой плп смоченной) насадки 2, источника звука 3.В качестве пористой насадки можно использовать слой песка, гравия, кокса, стружки, колецРашига и т. д.5 В качестве источника звука можно применять низкочастотную сирену вентиляторного,бескомпрессорного типа, свисток-пульсаторили иной пневматический генератор звуковь 1 хколебаний.0 Просасываемый через насадку аэрозоль озвучивается сквозь ограждение насадки (пунктир) в направлении, перпендикулярном направлению движения аэрозоля, Вовлекаясь иколебательное двихкение газовой среды, аэро 5 зольные частицы в ходе поступательного движения с потоком газа совершают поперечныеколебания, что приводит к более частым соударениям частиц с насадкой,Заказ 111/1 Тираж 1000 Формат бум 60(90/ц Объем 0,1 пзч. л. 11 одписцосЦНИИПИ Комитета по делам изобретений и открытий при Совете Мпнисаров СССРМосква, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2
СмотретьЗаявка
946852
Н. А. Фукс, Е. П. Медников Всесоюзна, снтко тохничес, Научно исследовательский физико химический институт бкб, Л. Карпова
МПК / Метки
МПК: B01D 15/00
Метки: аэрозолей, фильтрации
Опубликовано: 01.01.1966
Код ссылки
<a href="https://patents.su/2-180563-sposob-filtracii-aehrozolejj.html" target="_blank" rel="follow" title="База патентов СССР">Способ фильтрации аэрозолей</a>
