Способ регулирования температуры в реакторе

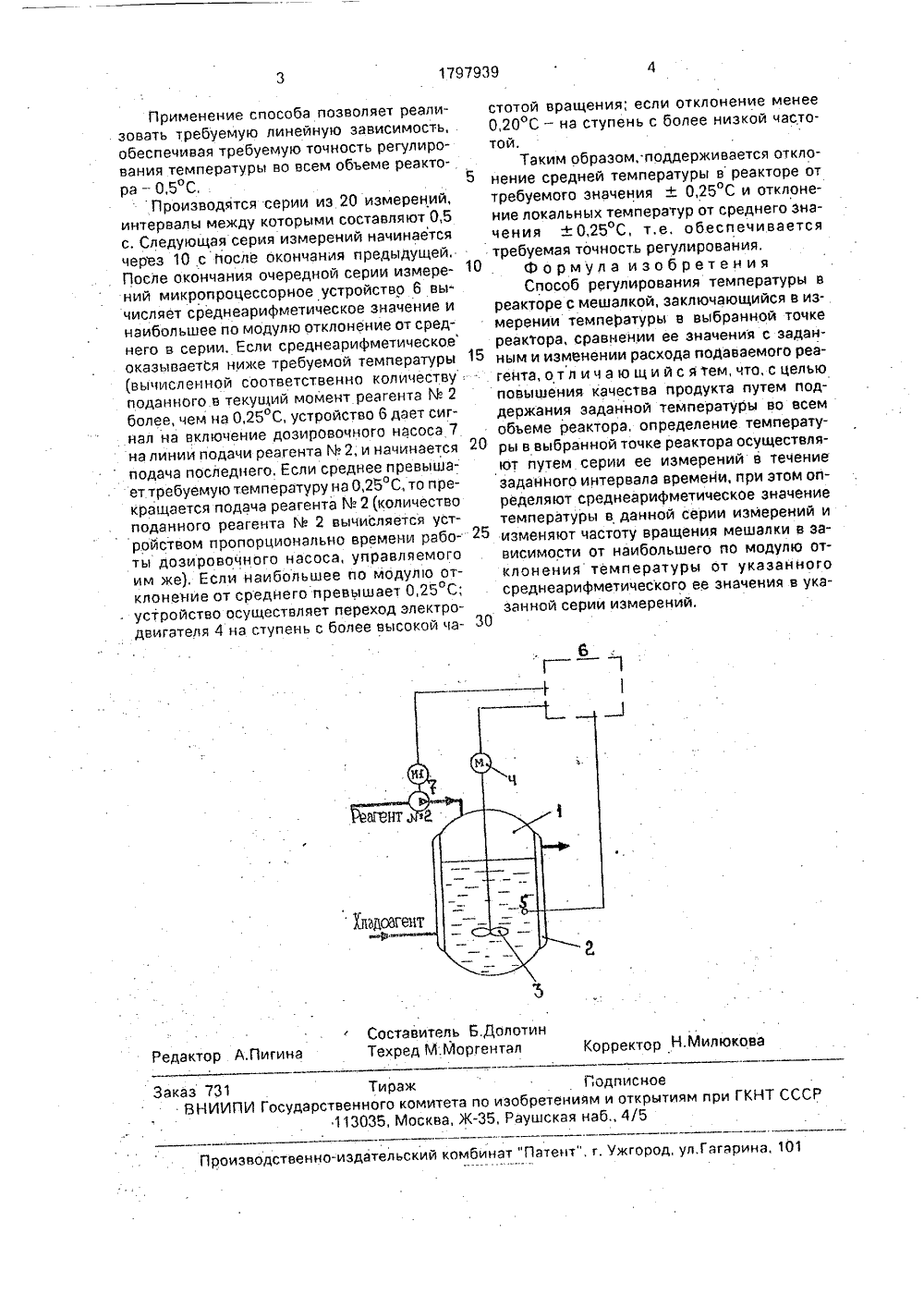

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУбЛИК 797939 5)5 В 01 О 19/00 ОСУДАРСТВЕННОЕ ПАТВЕДОМСТВО СССРГОСПАТЕНТ СССР) ТНОЕтте4,тФ 3,т,фт,)Я)т у"в Ь-.фйфиа БРЕТЕ ВТОРС КОМ ИЦЕТЕЛЬСТВУ ыш- чеия: аккои пром технологи зобретен туры в р серии из н ной то неарифме частоты в и мости нения тем арифмети л пе-.чеог ки ова- ожет б с р(71) Ленинградский научно-исследоватский и конструкторский институт химского машиностроения(56) Авторское свидетельство СССРМ 513715, кл. В 01 О 13/04, 1973.Шински ф. Системы автоматичесрегулирования химико-технологичеспроцессов, М Химия, 1974, с. 271.(54) СПОСОБ РЕГУЛИРОВАИЯ ТЕМПЕТУРЫ В РЕАКТОРЕ . Изобретение относится к рег ию технологических процессов ыть итвед спользовано в химическом производля регулирования процессов в реактолью изобретения является повышение качества продукта за счет поддержания заданного значения температуры во всем объеме реактора.На чертеже представлена блок-схемаустройства для реализации способа.В реакторе 1 с системой охлаждения 2и мешалкой 3, приводимой во вращение электродвигателем 4 указанным способом, производится смешение реагентов. Температура измеряется с помощью датчика 5 и результат измерения вводится в микропроцессорное устройство б, управляющее частотой вращения электродвигателя 4 и включением-выключением дозировочного насоса 7 на линии подачи реагента ЛЬ 2 в реактор 1.(57) Использование: в химичес ленности для регулирования ских процессов. Сущность и способ регулирования темпера торе заключается в проведениь рений температуры в зада реактора, определении ее сред ческого значения и изменения щения мешалки в завис наибольшего по модулю откло ратуры от указанного средне , ского ее значения. 1 ил. Пример реализации способа - в реакторе для фракционирования плазмы крови,В качестве реагента М 1 выступаетплазма крови с начальной температурой.плюс боС, реагента М 2 - раствор этилового спирта при минус 18 С, хладагента - рассол а при минус 20 С. Процесс смешения реагентов сопровождается выделением тепла, Применяется якорная мешалка, датчик температуры с инерционностью 0,5 с. Используется микропроцессорное устройство, О способное считывать аналоговый сигнал, работать по алгоритму, выдавать выходной дискоетный сигнал, а также осуществлять ступеннатое дискретное) управление касто. ),той вращения асинхронного трехфазного электродвигателя с короткозамкйутым ротором, В процессе реакции температура среды понижается от плюс 6 до минус 5 С, а количество поданного реагента М. 2 увеличивается в линейной зависимости от убывающей температуры среды,1797939 Составитель БцолотинТехред М.Моргентал Милюков едактор А.Пигина Корректор Н Заказ 731 Тираж Г 1 одписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5-издательский оизводст бинат Па нт" г. Ужгород ул Га а,Применение способа позволяет реализовать требуемую линейную зависимость, обеспечивая требуемую точность регулирования температуры во всем объеме реактораС,Производятся серии иэ 20 измерений, интервалы между которыми составляют 0,5 с, Следующая серия измерений начинается через 10 с после окончания предыдущей, После окончания очередной серии измерений микропроцессорное устройство 6 вычисляет среднеарифметическое значение и наибольшее по модулю отклонение от среднего в серии, Если среднеарифметическое оказывается ниже требуемой температуры (вычисленной соответственно количеству поданного в текущий момент реагента г 4. 2 более, чем на 0,25 С, устройство 6 дает сигнал на включение дозировочного насоса 7 на линии подачи реагента М 2, и начинается подача последнего, Если среднее превышаеттребуемую температуру на 0,25 С, то прекращается подача реагента В 2 (количество поданного реагента М 2 вычисляется устройством пропорционально времени работы дозировочного насоса, управляемого им же), Если наибольшее по модулю отклонение от среднего превь 1 шает 0,25 С; устройство осуществляет переход электродвигателя 4 на ступень с более высокой частотой вращения; если отклонение менее 0,20 С - на ступень с более низкой частотой.Таким образом, поддерживается отклонение средней температуры в реакторе от требуемого значения + 0,25 ОС и отклонение локальных температур от среднего значения + 0,25 С, т.е. обеспечивается требуемая точность регулирования,формула изобретения Способ регулирования температуры вреакторе с мешалкой, заключающийся в измерении температуры в выбранной точке реактора, сравнении ее значения с задан ным и изменении расхода подаваемого реагента, о т л и ч а ю щ и й с я тем, что, с целью повышения качества продукта путем поддержания заданной температуры во всем объеме реактора, определение температуры в выбранной точке реактора осуществляют путем серии ее измерений в течение заданного интервала времени, при этом определяют среднеарифметическое значение температуры в данной серии измерений и 25 изменяют частоту вращения мешалки в зависимости от наибольшего по модулю отклонения температуры от укаэанного среднеарифметического ее значения в указанной серии измерений.30
