Композиция для получения материала, поглощающего электромагнитное излучение в диапазоне частот 3 12 ггц

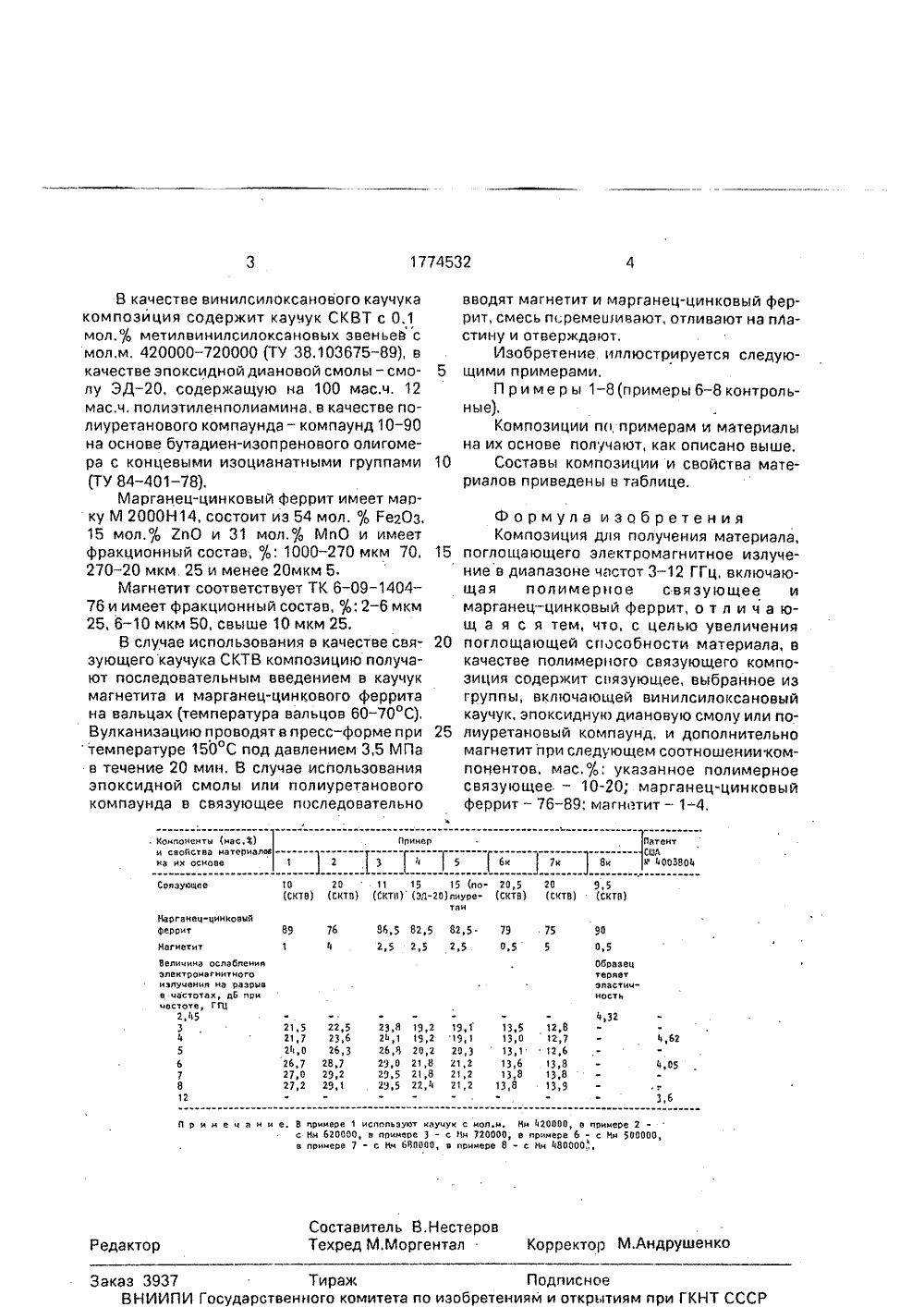

(57) Использование: защита радиоэле ной аппаратуры от электромагнитнь мех. Сущность: композиция включа полимерное связующее (винилсило вый каучук СКТВ, эпоксидная смола или полиуретановый компаунд 10 - 9 20, марганец-цинковый феррит 76 - 89 нетит 1-4. Величина ослабл электромагнитного излучения при час ГГЦ составляет до 29,5 дБ, 1 табл,ОЛУЧЕНИЯ МА ЕГО ЭЛЕКТРО В ДИАПАЗОНЕ гическии инстиктронх поет, %: ксано- ЭД - 20 О) 10- и магениятоте 8.Андреева, ,Ткаченко, А,АлексанА,Н.Васюин, Е.Г ва, А,Г ьева, Н Сафин и ный ма позици5 - 87,00,опубл и к,1977,на основе тся низкая К недостаткам материала этой композиции также относи поглощающая способность,Цель изобретения - увеличе щающей способности материалаЦель достигается тем, что к для получения материала, пог электромагнитное излучение в частот 3 - 12 ГГц, включающая и связующее и марганец-цинковы качестве полимерного связующ жит связующее, выбранное и включающей винилсилоксанов эпбксидную диановую смолу или новый компаунд, и дополнител жит магнетит при следующем со компонентов, мас,%;Указанное полимерное связующееМарганец-цинковый ие погло 10-20 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(56) 1. Поглощающий комтериал ПФ - 2, ОСТ 92 - 152, Патент СШАМ 4003840, кл. В 65 О 43 Изобретение относится к получению материалов, поглощающих электромагнитное излучение, которые используются для защиты радиоэлектронной аппаратуры от электромагнитных помех.Известна композиция для получения поглощающего материала, включающая связующее - полиэтилен низкого давления и марганец - цинковый феррит (1),Недостатком материала на основе этой композиции является его низкая поглощающая способность, что приводит к плохой защите радиоэлектронной аппаратуры от электромагнитных помех.Наиболее близкой к композиции по изобретению является известная композиция для получения материала, поглощающего электромагнитное излучение в диапазоне частот 3 - 12 ГГц, включающая связующее - кремнийорганическую смолу и марганецомпозиция лощающегодиапазонеолимерное и феррит, вего содерз группы, ый каучукполиуретаьно содер- отношении1774532 Компоненты (нас,ь)и свойства натериалез на их основе Пример2Патент(СКТВ) Иарганец-цинковыПферрит 8252,5 86,5 Вг,52,5 2,5 790,5 764 90 0,5 Иагнетит Образецтернетэластичность Величина ослабленииэлектромагнитногоизлучении на разрывв частотах, дб причастоте, ГП2,4534 432 Ю 22,5 23,6 26,3 28,7 29,2 29,1 19,1 19,1 20,3 21,2 21,2 21,2и 21,5 21,7 24 0 26,7 27,0 27,2 е 23,8 24,1 268 29,0 29,5 29,5 19,2 19,2 20,2 21,8 21,8 22,4 13,513,113,613,813,8 12,8 12,7 12,6 13,8 13,8 13,9 4,62 4,05 3,6 12 П р и м е ч а н и е. В прииере 1 используют каучук с иол.н. Ин 420000, в примере 2 с Ин 620000, в примере 3 - с Им 720000, в примере 6 - с Ин 500000, в примере 7 - с Нм 680000, в примере 8 - с Ин 480000. Составитель В.НестеровТехред М.Моргентал Корректор М.Андрушенко Редактор Заказ 3937 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР В качестве винилсилоксанового каучука композиция содержит каучук СКВТ с 0.1 мол,% метилвинилсилоксановых звеньев с мол,м, 420000-720000 ТУ 38,103675-89), в качестве эпоксидной диановой смолы - смолу ЭД - 20, содержащую на 100 мас,ч. 12 мас,ч. полиэтиленполиамина, в качестве полиуретанового компаунда - компаунд 10 - 90 на основе бутадиен-изопренового олигомера с концевыми изоцианатными группами (ТУ 84-401 - 78).Марганец-цинковый феррит имеет марку М 2000 Н 14, состоит из 54 мол. % Ре 20 з, 15 мол.% ЕпО и 31 мол,% МпО и имеет фракционный состав, %; 1000 - 270 мкм 70, 270-20 мкм. 25 и менее 20 мкм 5,Магнетит соответствует ТК 6-09-1404 - 76 и имеет фракционный состав, %; 2 - 6 мкм 25, 6 - 10 мкм 50, свыше 10 мкм 25.В случае использования в качестве связующегокаучука СКТВ композицию получают последовательным введением в каучук магнетита и марганец-цинкового феррита на вальцах (температура вальцов 60 - 70 С), Вулканизацию проводят в пресс - форме притемпературе 150 ОС под давлением 3,5 МПа в течение 20 мин, В случае использования эпоксидной смолы или полиуретанового компаунда в связующее последовательно вводят магнетит и марганец-цинковый феррит, смесь и.ремешивают, отливают на пластину и отверждают.Изобретение иллюстрируется следую 5 щими примерами,П р и м е р ы 1 - 8 (примеры 6 - 8 контрол ьные).Композиции и(1, примерам и материалына их основе получают, как описано выше,10 Составы композиции и свойства материалов приведены в таблице. Формула изобретенияКомпозиция для получения материала,15 поглощающего электромагнитное излуче ние в диапазоне частот 3 - 12 ГГц, включающая полимерное связующее имарганец - цинковый феррит, о т л и ч а ющ а я с я тем, что, с целью увеличения20 поглощающей способности материала, вкачестве полимерного связующего композиция содержит связующее, выбранное изгруппы, включающей винилсилоксановыйкаучук, эпоксиднун) диановую смолу или по 25 лиуретановый компаунд, и дополнительномагнетит при следующем соотношении компонентов. мас,%; указанное полимерноесвязующее. - 10-20; марганец-цинковыйферрит - 76 - 89; магнетит - 1 - 4,
