Генератор ударных импульсов для разрушения конкрементов в теле биообъекта
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

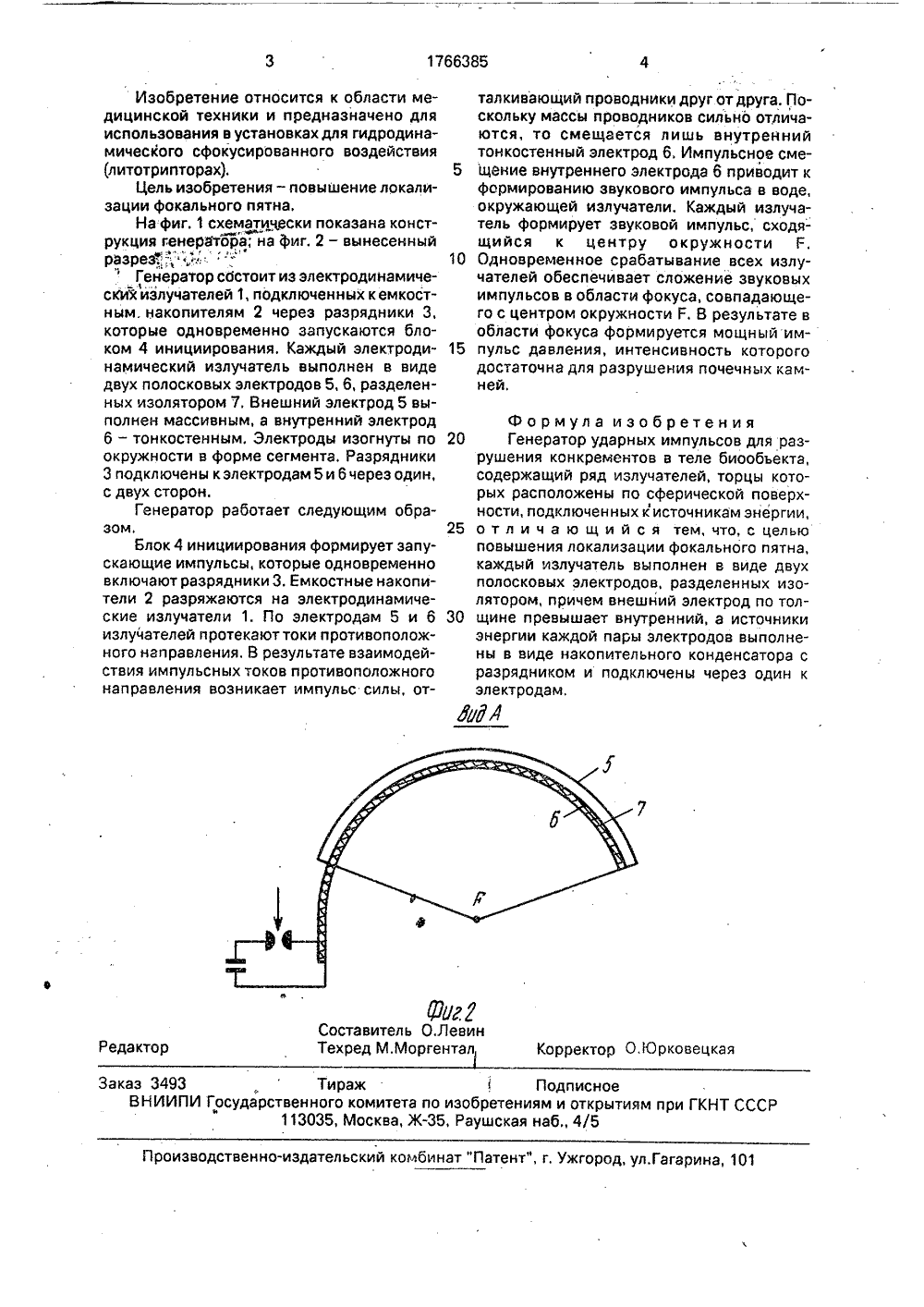

(5)5 А 1 В 17/22, 1985. ОО ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) ГЕНЕРАТОР УДАРНЪХ ИМПУЛЬСОВ ДЛЯ РАЗРУШЕНИЯ КОНКРЕМЕНТОВ В ТЕЛЕ БИООБЪЕКТА(57) Изобретение предназначено для использования в установках для гидродинамического сфокусированного воздействия (литотрипторах), Цель изобретения - повышение локализации фокального пятна. Генератор состоит из электродинамических излучателей 1, подключенных к емкостным накопителям 2 через разрядники 3, которые одновременно запускаются блоком 4 инициирования. Каждый электродинамический излучатель выполнен в виде двух полосковых электродов, разделенных изолятором, Внешний электрод выполнен массивным, а внутренний электрод -тонкостенным. Электроды изогнуты по окружности в форме сегмента. Разрядники 3 подключены к электродам через одинс двух сторон, Устройство обеспечивает повышение тока в электродах и уменьшение числа излучателей, необходимых для создания требуемого давления, 2 ил.1766385 Составитель О.ЛевинТехред М,Моргентал Корректор О.Юрковецкая Редактор Заказ 3493 ,Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к области медицинской техники и предназначено для использования в установках для гидродинамического сфокусированного воздействия (литотрипторах).Цель изобретения - повышение локализации фокального пятна,На фиг. 1 схематически показана конструкция генератора; на фиг. 2 - вынесенный разрез:.", .;:Гейератор состоит из электродинамичесйй излучателей 1, подключенных к емкостным. накопителям 2 через разрядники 3, которые одновременно запускаются блоком 4 инициирования. Каждый электродинамический излучатель выполнен в виде двух полосковых электродов 5, 6, разделенных изолятором 7. Внешний электрод 5 выполнен массивным, а внутренний электрод 6 - тонкостенным. Электроды изогнуты по окружности в форме сегмента. Разрядники 3 подключены к электродам 5 и 6 через один, с двух сторон.Генератор работает следующим образом.Блок 4 инициирования формирует запускающие импульсы, которые одновременно включают разрядники 3, Емкостные накопители 2 разряжаются на электродинамические излучатели 1. По электродам 5 и 6 излучателей протекают токи противоположного направления. В результате взаимодействия импульсных токов противоположного направления возникает импульс силы, оттал кивающий проводники друг от друга. Поскольку массы проводников сильно отличаются, то смещается лишь внутренний тонкостенный электрод 6, Импульсное сме щение внутреннего электрода 6 приводит кформированию звукового импульса в воде, окружающей излучатели, Каждый излучатель формирует звуковой импульс, сходящийся к центру окружности Г.10 Одновременное срабатывание всех излучателей обеспечивает сложение звуковых импульсов в области фокуса, совпадающего с центром окружности Р, В результате в области фокуса формируется мощный им пульс давления, интенсивность которогодостаточна для разрушения почечных камней,Формула изобретения 20 Генератор ударных импульсов для разрушения конкрементов в теле биообъекта, содержащий ряд излучателей, торцы которых расположены по сферической поверхности, подключенных к источникам энергии, 25 о т л и ч а ю щ и й с я тем, что, с цельюповышения локализации фокального пятна, каждый излучатель выполнен в виде двух полосковых электродов, разделенных изолятором, причем внешний электрод по тол щине превышает внутренний, а источникиэнергии каждой пары электродов выполнены в виде накопительного конденсатора с разрядником и подключены через один к электродам.
СмотретьЗаявка
4302542, 22.07.1987
ПРЕДПРИЯТИЕ ПЯ Ю-9396, ВСЕСОЮЗНЫЙ НАУЧНЫЙ ЦЕНТР МЕДИЦИНСКОЙ РЕАБИЛИТАЦИИ И ФИЗИЧЕСКОЙ ТЕРАПИИ
АЛЕКСЕЕВА НАДЕЖДА ИВАНОВНА, АНДРИЯНОВ ЮРИЙ ВЛАДИМИРОВИЧ, ГЕРАСИМОВ ЛЕВ НИКОЛАЕВИЧ, КРЮЧКОВ СЕРГЕЙ ПЕТРОВИЧ, ЛИ АНАТОЛИЙ АНДРЕЕВИЧ
МПК / Метки
МПК: A61B 17/22
Метки: биообъекта, генератор, импульсов, конкрементов, разрушения, теле, ударных
Опубликовано: 07.10.1992
Код ссылки
<a href="https://patents.su/2-1766385-generator-udarnykh-impulsov-dlya-razrusheniya-konkrementov-v-tele-bioobekta.html" target="_blank" rel="follow" title="База патентов СССР">Генератор ударных импульсов для разрушения конкрементов в теле биообъекта</a>
