Способ селекции признаков сигналов объектов

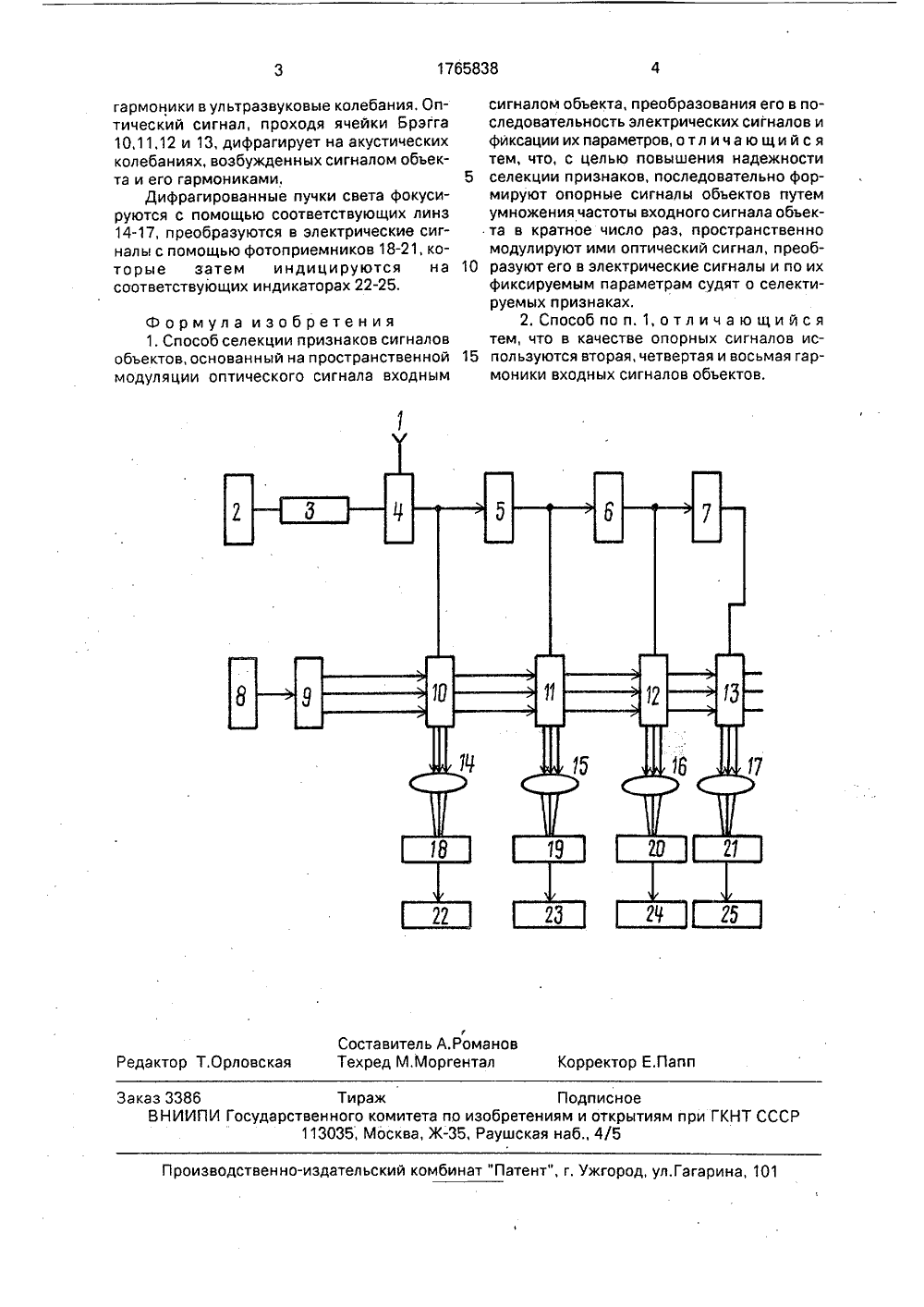

%36 И.Дикарев, Б.В.Кой тельство СССРК 9/00, 1983,тельство СССР9/00, 1980. В тероди тся на авто- прибыть ампи оп,и нажения ум- йки ом,Принимае .ого канала 1 , где он пре ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 54) СПОСОБ СЕЛЕКЦИИ ПРИЗНАСИГНАЛОВ ОБЪЕКТОВ Изобретение относится к областиматики, в частности к способу селекциизнаков сигналов объектов, и можетиспользовано при визуальном анализелитудного спектра сигналов объектовределения вида их модуляции,Цель изобретения состоит в повышениинадежности селекции признаков сигналовобъектов.Сущность изобретения поясняется чертежом, на котором представлена структурная схема устройства, реализующегоспособ.Устройство содержит входной канал 1,например антенну, гетеродин 2, смеситель3, усилитель 4 промежуточной частоты,ножители 5-7, лазер 8, коллиматор 9, ячеБрегга 10-13, линзы 14-17, фотоприемники18-21 и блоки 22-25 индикации,Устройство работает следующим обраый сигнал от объекта с входоступает на вход смесителя бразуется по частоте с по(57) Изобретение относится к области автоматики, в частности к способам селекции признаков сигналов объектов, Цель изобретения состоит в повышении надежности селекции признаков, Поставленная цель достигается тем, что последовательно формируют опорные сигналы объектов путем умножения частоты входного сигнала объекта в кратное число раз, пространственно модулируют ими оптический сигнал, преобразуют его в электрические сигналы и по их фиксируемым параметрам судят о селектируемых признаках. 1 з,п, ф-лы, 1 ил,мощью ге на 2 вы я 3 образую пря ко х частот.С помощью усилителя 4 выделяется напряжение только промежуточной (разностной) частоты. Фаза преобразованного сигнала с помощью умножителей 5-7 последовательно умножается в кратное число раз, например в 2 раза,Затем оптический сигнал, формируемый с помощью лазера 8 и коллиматора 9, подвергается пространственной модуляцией сигналом объекта и его гармониками, осуществляемой с помощью ячеек Брегга 10-13, Каждая ячейка Брегга состоит из звукопровода и возбуждающей гиперзвук пьезоэлектрической пластины, Напряжения с выхода усилителя 4 промежуточной частоты и умножителей 5,6,7 фазы на два подают на пьезоэлектрические преобразователи ячеек Брэгга располагают таким образом, чтобы оптический сигнал проходил через все ячейки Брэгга. Пьезоэлектрические и реобразователи преобразуют сигнал объекта и его1765838 Формула изобретения 1. Способ селекции признаков сигналовобъектов, основанный на пространственноймодуляции оптического сигнала входным Составитель А.РомановТехред М.Моргентал Корректор Е,Папп Редактор Т,Орловская Заказ 3386 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 гармоники в ультразвуковые колебания. Оптический сигнал, проходя ячейки Брэгга 10,11,12 и 13, дифрагирует на акустических колебаниях, возбужденных сигналом объекта и его гармониками,Дифрагированные пучки света фокусируются с помощью соответствующих линз 14-17, преобразуются в электрические сигналы с помощью фотоприемников 18-21, которые затем индицируются на соответствующих индикаторах 22-25. сигналом объекта, преобразования его в последовательность электрических сигналов и фиксации их параметров, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности 5 селекции признаков, последовательно формируют опорные сигналы объектов путем умножения частоты входного сигнала объекта в кратное число раз, пространственно модулируют ими оптический сигнал, преоб разуют его в электрические сигналы и по ихфиксируемым параметрам судят о селектируемых признаках,2. Способ по п.1, отл и ч а ю щи й с ятем, что в качестве опорных сигналов ис пользуются вторая, четвертая и восьмая гармоники входных сигналов объектов.
