Способ уплотнения поршня
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1763776
Авторы: Голышевский, Матях, Турко
Текст

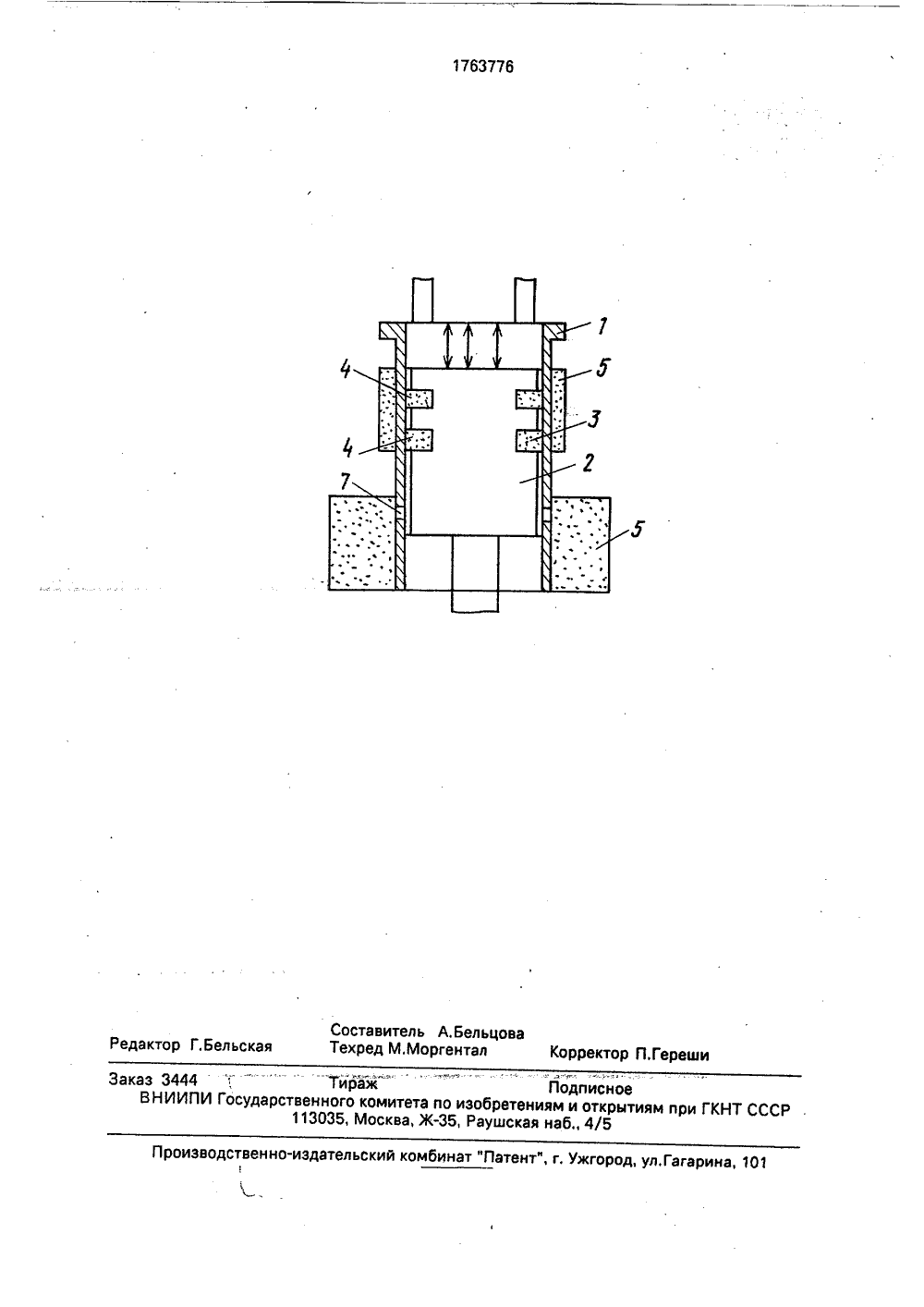

(57) Сущность изобретекость удерживают в ра ромагнитами, Коль заполняют магнитн поршня вниз через о в цилиндре и сооб полненной магнитн поршня вверх вклю магнитов, доводя м затвердевания. 1 ил цевые канавки поршня ой жидкостью при ходе тверстия, выполненные щенные с полостью, заой жидкостью. При ходе чают питание электроагнитную жидкость до вск ьство СССР40, 1976.НИЯ ПОРШНЯ ния: магнитную жидбочем зазоре элект авеле ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Изобретение относится к уплотнительной технике и может быть использовано дляуплотнения поршней в двигателях и различн ых механизмах.Целью изобретения является повышение долговечности уплотнения.На чертеже схематично показано устройство, на котором реализуется способ,В цилиндре 1 подвижно установленпоршень 2 с кольцевыми канавками 3 длямагнитной жидкости 4, в верхней части вокруг цилиндра 1 размещен электромагнит 5,а в нижней части цилиндра 1 расположенаемкость 6 для магнитной жидкости 4, которая сообщается через отверстия 7 в цилиндре 1 с кольцевыми канавками 3 поршня 1Способ реализуется следующим образом,Через отверстия 7 цилиндра 1 жидкостьпоступает в канавки поршня 2, при опускании его до уровня жидкости в емкости 6, изаполняет их. При подходе поршня 2 к зонедействия электромагнита 5 его включают,Создается магнитное поле, меняющее вязкость магнитной жидкости до ее затверде-" вания в канавках 4 поршня 2, в результате чего образуется надежное уплотнение между стенкой цилиндра 1 и поршнем 2.Магнитная жидкость до затвердевания действует как смазка: соприкасаясь с поверхностью цилиндра 1, она смазывает его и улучшает его работу, Таким образом, трение и выработка цилиндра уменьшаются, Магнитное поле также способствует усилию продвижения поршня,Формула изобретенияСпособ уплотнения поршня, заключающийся в удержании магнитной жидкости в 4 рабочем зазоре электромагнитами, о т л ич а ю щ и й с я тем, что, с целью повышения долговечности уплотнения, кольцевые канавки поршня заполняют магнитной жидкостью при ходе поршня вниз-через отверстия, выполненные в цилиндре и сообщенные с полостью, заполненной магнитной жидкостью, а при ходе поршня вверх включают питание электромагнитов, доводя магнитную жидкость до затвердевания,1763776 оставитель А.Бельцоваехред М. Моргентал Корректор П,Гереши едактор Г,Бельс СССР ьский комбинат "Патент", г. Ужгор оизводственно-из Гагарина, 10 Заказ 3444"-Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при Г 113035, Москва, Ж, Раушская наб., 4/5
СмотретьЗаявка
4733432, 05.07.1989
Р. И. Турко, И. В. Голышевский и С. Б. Матях
ТУРКО РОМАН ИВАНОВИЧ, ГОЛЫШЕВСКИЙ ИГОРЬ ВЛАДИМИРОВИЧ, МАТЯХ СЕРГЕЙ БОРИСОВИЧ
МПК / Метки
МПК: F16J 15/40
Метки: поршня, уплотнения
Опубликовано: 23.09.1992
Код ссылки
