Способ определения уровня нерастворителя в камере подземного растворения солей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1763643
Авторы: Боев, Великовский, Дубанов, Опара
Текст

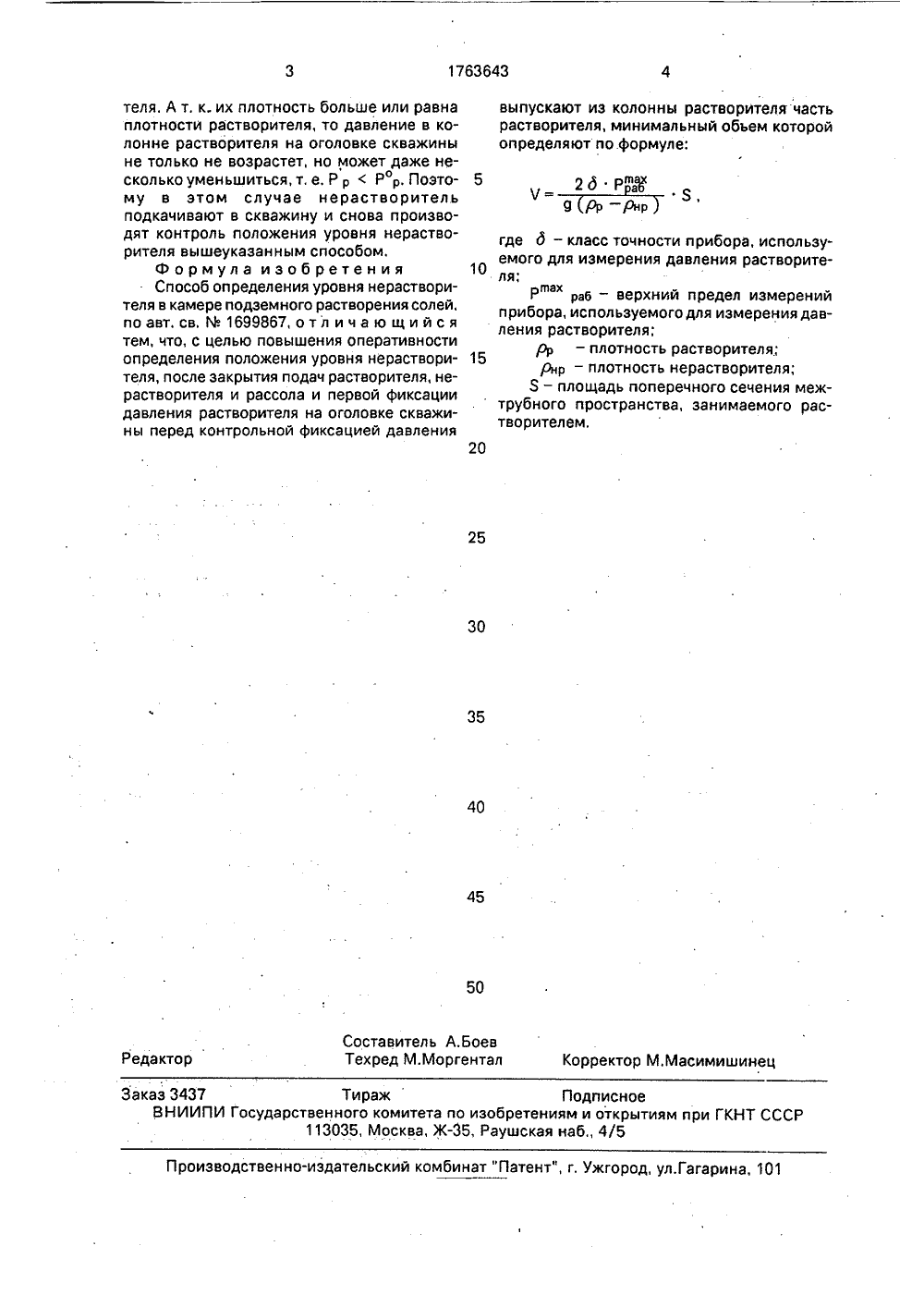

(Ь И ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ПИСАНИЕ АВТОРСКОМУ СВ(71) Калужский филиал Ммана(56) Авторское свидетельЬ 1699867 по заявке М 443/28. 1988. Изобретение относится к добыче полезных ископаемых методом подземного растворения и предназначено для совершенствования способа определения положения уровня нерастворителя в процессе подземного растворения солей, описанного в заявке на изобретение М 4423439/05-72149, путем сокращения времени простоя скважины при проведении контроля положения уровня нерастворителя подбашмачным методом.Целью настоящего изобретения является повышение оперативности определения положения уровня нерастворителя.Способ осуществляется следующим образом. Через 1 - 3 минуты после закрытия подач растворителя, нерастворителя и отбора рассола фиксируют давление растворителя (Р р) на оголовке скважины, Затем из колонны растворителя выпускают часть растворителя, минимальный объем которого определяют по формуле(54) СПОСОБ ОПРЕДЕЛЕНИЯ УРОВНЯНЕРАСТВОРИТЕЛЯ В КАМЕРЕ ПОДЗЕМНОГО РАСТВОРЕНИЯ СОЛЕЙ(57) Предназначен для повышения оперативности определения положения уровня нерастворителя. Перед контрольной фиксацией выпускают из колонны растворителя часть последнего, минимальный объем выпущенного растворителя определяют по расчетной формуле. Выпуск осуществляют при закрытии подач растворителя, нерастворителя и рассола,где д - класс точности прибора используемого для измерения давления растворителя на оголовке скважины,Р раб - верхний предел измерения вышеуказанного прибора;Я - площадь поперечного сечения м трубного пространства занимаемого творителем;9 - ускорение силы тяжести;рР - плотность растворителя;рнр - плотность нерастворителя.После выпуска указанной порции растворителя закрывают задвижку и снова фиксируют давление растворителя (РР) на оголовкескважины. Освободившийся после выпуска растворителя объем будет заполнен:а) нерастворителем - в случае, когда уровень нерастворителя ниже башмака колонны растворителя. Ат. к, плотность нерастворителя меньше плотности растворителя, то давление растворителя на оголовке скважины возрастет т, е. РРР 0 Р, В этом случае нерастворитель в скважину не подкачива.от.б) растворителем или, даже, слабым рассолом - в случае, когда уровень нерастворителя выше башмака колонны раствори1763643 выпускают из колонны растворителя частьрастворителя, минимальный объем которойопределяют по формуле: 20 25 30 35 40 50 Составитель А.Боев Техред М.Моргентал Редактор Корректор М,Масимишинец Заказ 3437 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 теля. А т. к. их плотность больше или равна плотности растворителя, то давление в колонне растворителя на оголовке скважины не только не возрастет, но может даже несколько уменьшиться, т, е, Р рР р, Поэтому в этом случае нерастворител.ь подкачивают в скважину и снова производят контроль положения уровня нерастворителя вышеуказанным способом.Формула изобретения Способ определения уровня нерастворителя в камере подземного растворения солей, по авт. св. М 1699867, о т л и ч а ю щ и й с я тем, что, с целью повышения оперативности определения положения уровня нерастворителя, после закрытия подач растворителя, не- растворителя и рассола и первой фиксации давления растворителя на оголовке скважины перед контрольной фиксацией давления где д - класс точности прибора, используемого для измерения давления растворителя;Р- в - верхний предел измерений прибора, используемого для измерения давления растворителя;р - плотность растворителя;р - плотность нерастворителя;Я - площадь поперечного сечения межтрубного пространства, занимаемого растворителем.
СмотретьЗаявка
4498132, 25.10.1988
КАЛУЖСКИЙ ФИЛИАЛ МВТУ ИМ. Н. Э. БАУМАНА
БОЕВ АНДРЕЙ ВИКТОРОВИЧ, ВЕЛИКОВСКИЙ МИХАИЛ АЛЕКСЕЕВИЧ, ДУБАНОВ ВАСИЛИЙ ГРИГОРЬЕВИЧ, ОПАРА АНАТОЛИЙ ИВАНОВИЧ
МПК / Метки
МПК: B65G 5/00, E21B 43/28
Метки: камере, нерастворителя, подземного, растворения, солей, уровня
Опубликовано: 23.09.1992
Код ссылки
<a href="https://patents.su/2-1763643-sposob-opredeleniya-urovnya-nerastvoritelya-v-kamere-podzemnogo-rastvoreniya-solejj.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения уровня нерастворителя в камере подземного растворения солей</a>
