Способ соединения концов ленты при обвязывании предметов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

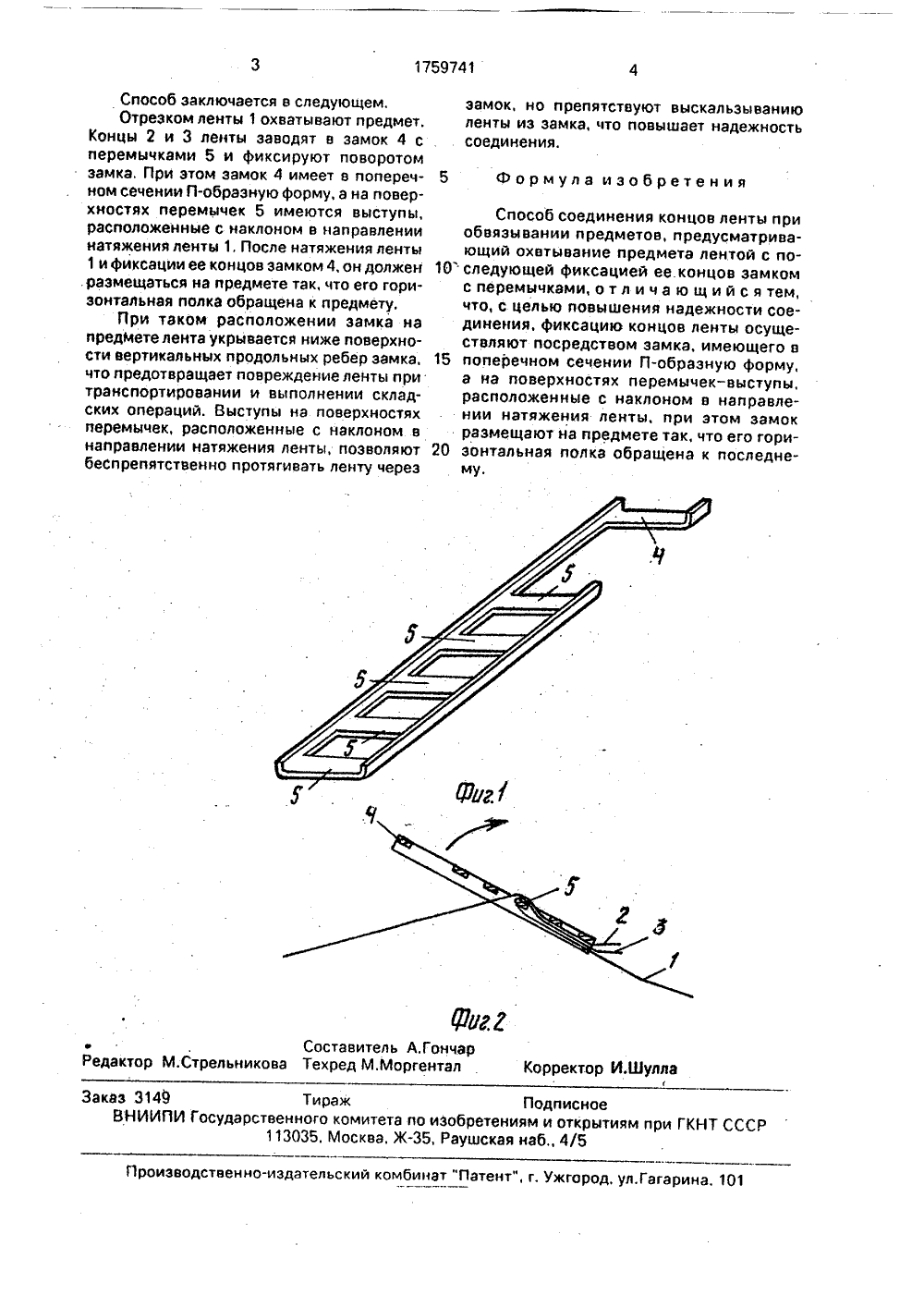

-ДЫМ 63 1 1)5 В ИСАНИЕ ИЗС)БРЕТ ОРСКОМУ С ТЕЛ ЬСТВ пезамГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) 1. Патент США Р 3423804, кл. В 65 О 63/16, 1969.2, Авторское свидетельство СССР М 1370005, кл. В 65 О 63/16, 1986.(54) СПОСОБ СОЕДИНЕНИЯ КОНЦОВ ЛЕНТЫ ПРИ ОБВЯЗЫВАНИИ ПРЕДМЕТОВ (57) Использование: относится к технологии обвязочных работ и может быть применено при обвязке предметов гибкой лентой, преИзобретение относится к технологии обвязочных работ и мокет быть использовано при обвязке предметов гибкой лентой, преимущественно полимерной, в различных отраслях промышленности.Известен способ соединения концов ленты при обвязывании предметов, предусматривающий охоэтывэние предмета лентой с последующей фиксацией ее конца замком с перемычками, к которому прикреплен другой конец ленты ЯНедостатками способа являются необходимость крепленля одного конца ленты к замку и выскальзывание ленты из замка при больших нагрузках.Наиболее близким к изобретению является способ соединенля концов ленты при обвязывании предметов, предусматривающий охватывание предмета лентой с послеимущественно полимерной, в различных отраслях промышленности. Сущность изобретения: способ соединения концов ленты при обвязывании предметов включает охватывание предмета лентой с последующей фиксацией ее концов замком с перемычками, причем фиксацию концов ленты осуществляют посредством замка, имеющего в поперечном сечении П-образную форму, а на поверхностях перемычек - выступы. расположенные с наклоном в направлении натяжения ленты, при этом замок размещают на. предмете так, что его горизонтальная полка обращена к последнему. 2 ил. дующей фиксацией ее концов замком с ремычка ми (2).Недостатком этого способа является ненадежность такого соединения. При больших нагрузках лента может выскользнуть из замка.Целью изобретения является повышение надежности соединения.Указанная цель достигается тем, что фиксацию концов ленты осуществляют посредством замка, имеющего в поперечном сечении П-образную форму, а на поверхностях перемычек - выступы, расположенные с наклоном в направлении натяжения ленты, при этом замок размещают на предмете так, что его горизонтальная полка обращена к последнему.На фиг. 1 изображен замок; на фиг. 2 - схема скрепления предмета обвязкой с ком.1759741 замок, но препятствуют выскальзываниюленты из замка, что повышает надежностьсоединения. 5 Формула изобретения Составитель А,Гончар едактор М.Стрельникова Техред М.Моргентал Корректор И.йуллаЗаказ 3149 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж, Раушская наб 4/5 оиэводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина,Способ заключается в следующем.Отрезком ленты 1 охватывают предмет, Концы 2 и 3 ленты заводят в замок 4 с перемычками 5 и фиксируют поворотом замка. При этом замок 4 имеет в поперечном сечении П-образную форму, а на поверхностях перемычек 5 имеются выступы, расположенные с наклоном в направлении натяжения ленты 1. После натяжения ленты 1 и фиксации ее концов замком 4, он должен .размещаться на предмете так, что его горизонтальная полка обращена к предмету.При таком расположении замка на предмете лента укрывается ниже поверхности вертикальных продольных ребер замка, что предотвращает повреждение ленты при транспортировании и выполнении складских операций. Выступы на поверхностях перемычек, расположенные с наклоном в направлении натяжения ленты, позволяют беспрепятственно протягивать ленту через Способ соединения концов ленты приобвязывании предметов, предусматривающий охвтывание предмета лентой с по следующей фиксацией ее.концов замкомс перемычками, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности соединения, фиксацию концов ленты осуществляют посредством замка, имеющего в 15 поперечном сечении П-образную форму,а на поверхностях перемычек-выступы, расположенные с наклоном в направлении натяжения ленты. при этом замок размещают на предмете так, что его гори эонтальная полка обращена к последнему.
СмотретьЗаявка
4815487, 17.04.1990
УКРАИНСКОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ДЕРЕВООБРАБАТЫВАЮЩЕЕ ОБЪЕДИНЕНИЕ
ГОНЧАР АЛЕКСЕЙ АЛЕКСЕЕВИЧ, ЧЕРВОНЫЙ НИКОЛАЙ ИВАНОВИЧ
МПК / Метки
МПК: B65D 63/16
Метки: концов, ленты, обвязывании, предметов, соединения
Опубликовано: 07.09.1992
Код ссылки
<a href="https://patents.su/2-1759741-sposob-soedineniya-koncov-lenty-pri-obvyazyvanii-predmetov.html" target="_blank" rel="follow" title="База патентов СССР">Способ соединения концов ленты при обвязывании предметов</a>
