Номер патента: 173614
Текст

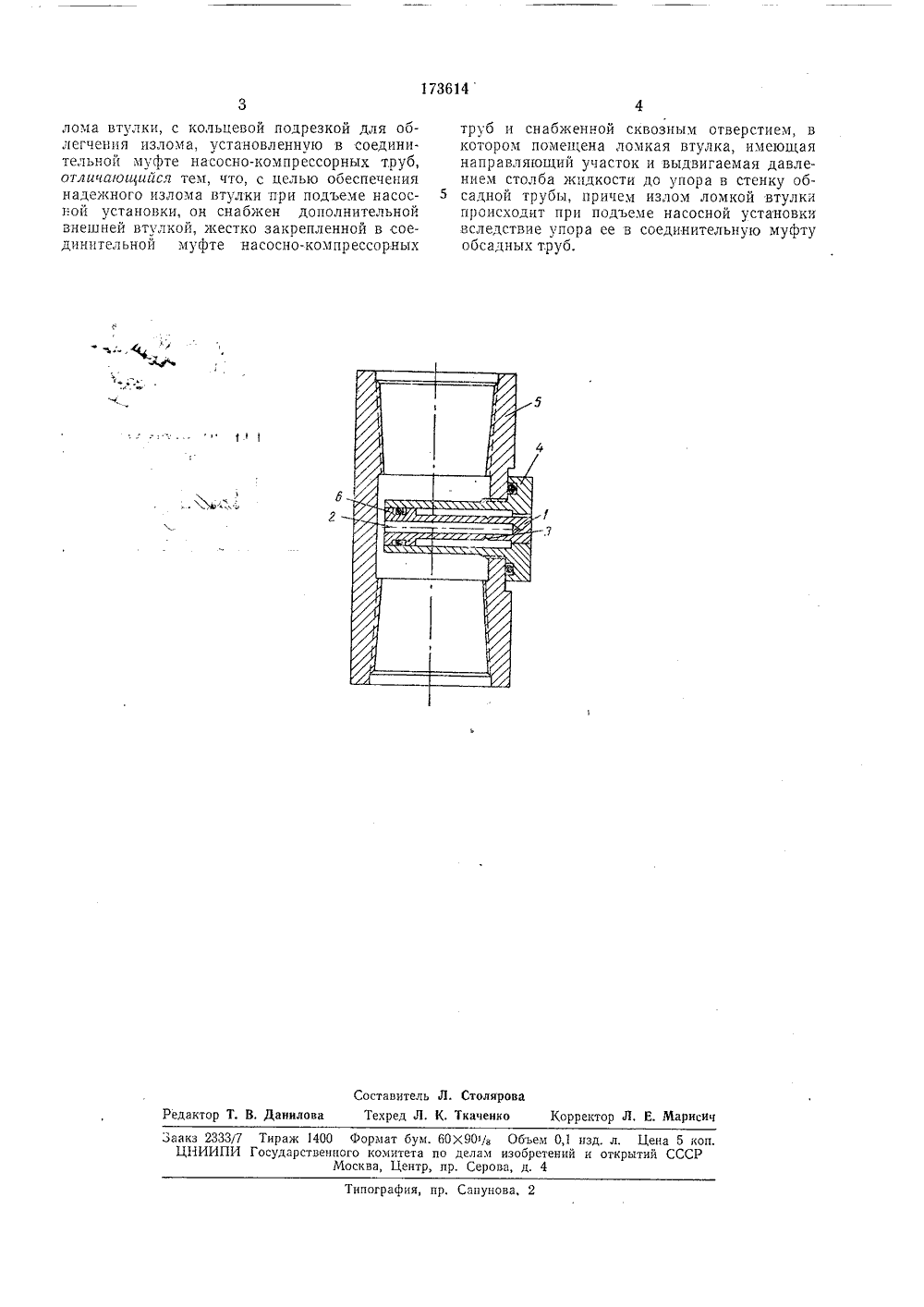

ОПИСАНИЕИЗОБР ЕТЕ НИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских Республикзаявки с присоединенПриоритетОпубликованоДата опублик Государственный Комитет по делам изобретений и открытий СССР1.711.1965, Бюллетень15ания описания 13.1 Х.1965 АвторыизобретениЗаявитель А, Н, Воронов, Н, ф. Ивановский и В. А. Красиков Особое конструкторское бюро по конструированию, исслед и внедрению бесштанговых насосовСЕСО ИДКОС КЛАПАН Л чяет обеспечить натаким образом,Такое выполнение позво,дежный излом втулки ипроизвести слив жидкости,На чертеже показана схема описываемого клапана.Клапан для слива жидкости из насоснокомпрессорных труб погружных насосных установок представляет собой ломкую втулку 1 с глухим отверстием 2 и кольцевой подрезкой 3 для облегчения излома. Клапан снабжен дополнительной внешней втулкой 4, жестко закрепленной в соединительной муфте 5 насосно-компрессорных труб, Внешняя втулка 4 снабжена сквозным отверстием, в котором помещена ломкая втулка 1, имеющая направляющий участок б. Ломкая втулка 1 выдвигается давлением столба жидкости до упора в стенку обсадной трубы (на чертеже не показана), причем излом ломкой втулки происходит при подъеме насосной установки вследствие упора втулки в соединительную муфту обсадных труб (на чертеже не показано). мет изобретени Клапан дком прессорнустановок,с глухим от Подписная группа И 237 Известны клапана для слива жидкости из насосно-компрессорных труб погружных насосных установок, представляющие собой втулку с глухим отверстием, открываемым путем излома втулки, с кольцевой подрезкойоблегчения излома, установленную в нительной муфте насосно-компрессорныхпричем излом лапкой втулки происхоутем сбрасывания груза в насосно-коморные трубы.Недостатком известных клапанов для слива жидкости является то, что при эксплуатации погруяных насосов в скважинах, содержащих парафин, необходимость пользования автоматическими депарафинизационными установками со скребками вызывает падение скребка к насосу, что исключает возможность излома ломкой втулки путем сбрасывания груза в насосно-компрессорные трубы. Это приводит к подъему труб с жидкостью.Описываемый клапан снабжен дополнительной внешней втулкой, жестко закрепленной в соединительной муфте и снабженной сквозным отверстием, в котором помещена ломкая втулка, имеющая направляющий участок и выдвигаемая давлением столба жидкости до упора в стенку обсадной трубы; причем излом ломкой втулки происходит при подъеме насосной установки, вследствие упора ее в соединительную муфту обсадных труб. я слива жидкости из насоснох труб погружных насосных представляющий собой втулку ерстием, открываемым путем изаакз 2333/7 Тираж 1400 Формат бум. 60 Х 901/8 Объем 0,1 изд. л. Цена 5 коп ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д, 4ографня, пр. Сапунова, 2 лома втулки, с кольцевой подрезкой для облегчения излома, установленную в соединительной муфте насосно-компрессорных труб, отличаощийся тем, что, с целью обеспечения надежного излома втулки при подъеме насосной установки, он снабжен дополнительной внещней втулкой, жестко закрепленной в соединительной муфте насосно-компрессорных труб и снабженной сквозным отверстием, в котором помещена ломкая втулка, имеющая направляющий участок и выдвигаемая давлением столба жидкости до упора в стенку об садной трубы, причем излом ломкой втулкипроисходит при подъеме насосной установки вследствие упора ее в соединительную муфту обсадных труб.
