Струнодержатель музыкального инструмента
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1730670
Автор: Кукаев
Текст

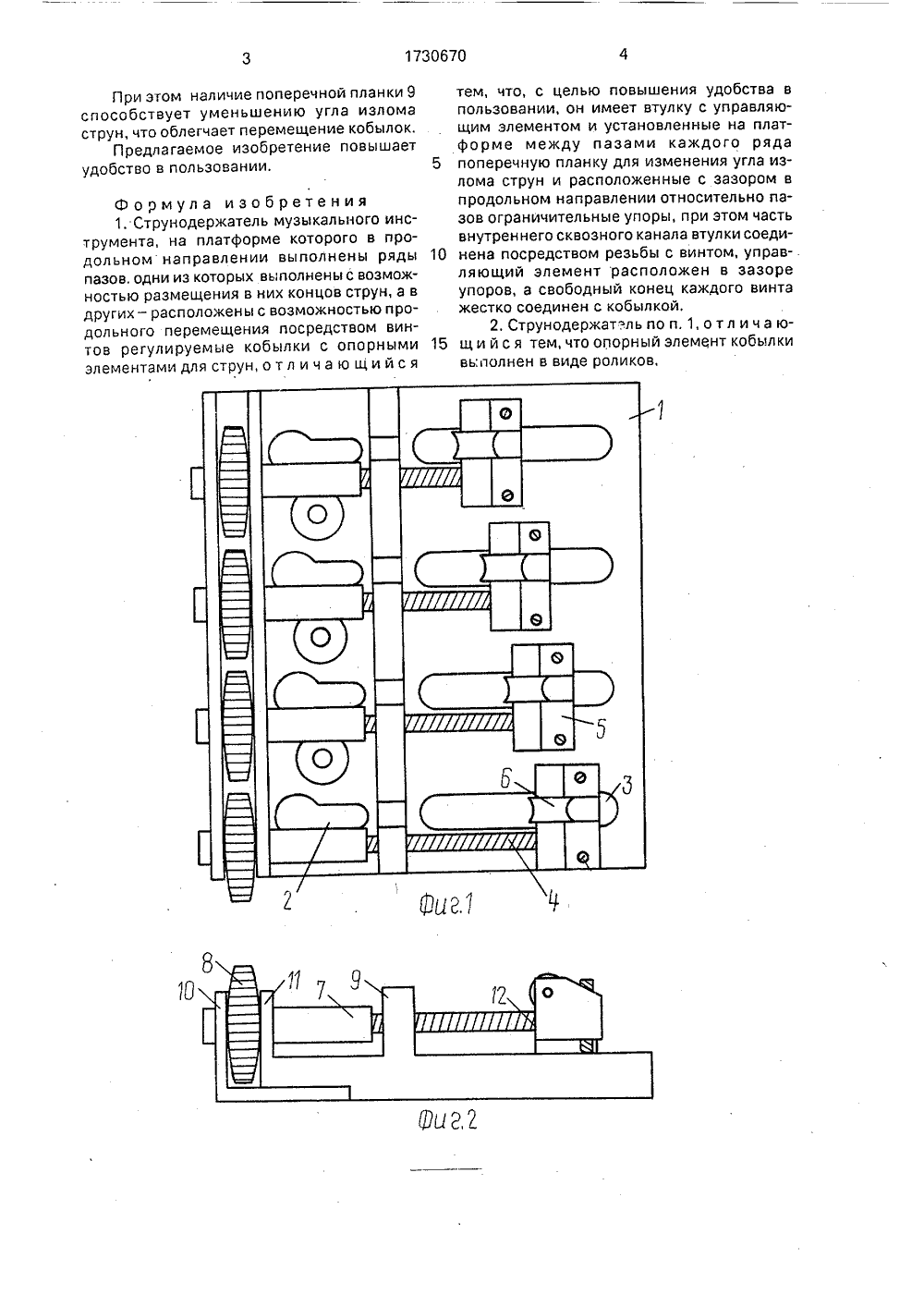

1730 о 70 СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 5 м И 10 НИЯ ЛЬСТ РСКОМУ СВ К а для обе ия контак льц 10 и 5 вып лиров1 ид ены, н е,н очные ругие априкального инстедующим абра-С ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР САНИЕ ИЗОБ(56) Патент Японии М 63 - 442кл. 6 10 О 3/04, 1988. Изобретение относится к конструкции музыкальных инструментов, в частности к конструкции струнодержателя, используемого, например, в гитарах.Целью изобретения является повышение удобства в пользовании.На фиг. 1 схематично изображен струнодержатель в сборе; на фиг. 2 - то же, вид сбоку.Струнодержатель музыкального инструмента, на платформе 1 которого в продольном направлении выполнены ряды продольных пазов 2 и 3, одни 2 из которых выполнены с возможностью размещения в них концов струн (не показано), а в других 3 - расположены с возможностью продольного перемещения посредством винтов 4 регулируемые кобылки 5 с опорными элементами 6 для струн.Струнодержатель имеет втулку 7 с управляемым элементом 8 и установленные на платформе 1 между пазами 2 и 3 каждого ряда поперечную планку 9 для изменения угла излома струн и расположенные с зазором в продольном направлении относительно пазов ограничительные упоры 10 и 11.Часть внутреннего сквозного канала втулки 7 связана посредством резьбы с винтом 4 (другая часть до конца имеет диаметр,54) СТРУНОДЕРЖАТЕЛЬ МУЗЫКАЛЬНОО ИНСТРУМЕНТА57) Изобретение относится к струнодержаелю музыкального инструмента и позволят повысить удобство в пользовании осредством наличия втулки с управляющим элементом. 1 з.п,ф-лы, 2 ил. больший диаметра резьбы винт печения возможности исключен винта с втулкой 7).Управляющий элемент 8 ( др,) расположен в зазоре упоро свободные концы винтов 4 жест ны с кобылкой 5.Опорный элемент 6 кобылки в виде роликов. Имеются регу винты 12 кобылки 5. Платформа элементы конструкции выполн мер, из бронзы, а винты стальнь Струнодержатель музьрумента функционирует слзом.Установим платформу 1 на корпусе музыкального инструмента, а затем закрепим, струну в продольном пазу 2, при этом ее размещают иа ролике б кобылки б, и при )и помощи регулировочных винтов 12 регулируем высоту струны над грифом гитары.Затем осуществляем подстраивание октав на струнах, для чего большим пальцем правой руки поворачиваем втулку 7 посредством управляющего элемента 8 в нужном направлении, за счет чего осуществляется перемещение кобылки 5, которая перемещается по пазу 3,1730670 02 При этом наличие поперечной планки 9 способствует уменьшению угла излома струн, что облегчает перемещение кобылок.Предлагаемое изобретение повышает удобство в пользовании. Формула изобретения 1. Струнодержатель музыкального инструмента, на платформе которого в продольномнаправлении выполнены ряды пазов. одни из которых выполнены с возможностью размещения в них концов струн, а в других - расположены с возможностью продольного перемещения посредством винтов регулируемые кобылки с опорными элементами для струн, о т л и ч а ю щ и й с я тем, что, с целью повышения удобства в пользовании, он имеет втулку с управляющим элементом и установленные на платформе между пазами каждого ряда 5 поперечную планку для изменения угла излома струн и расположенные с зазором в продольном направлении относительно пазов ограничительные упоры, при этом часть внутреннего сквозного канала втулки соеди нена посредством резьбы с винтом, управляющий элемент расположен в зазоре упоров, а свободный конец каждого винта жестко соединен с кобылкой.2, Струнодержат л ь по и, 1, о т л и ч а ю щ и й с я тем, что опорный элемент кобылкивь;полнен в виде роликов,
СмотретьЗаявка
4769430, 26.12.1989
А. В. Кукаев
КУКАЕВ АЛЕКСАНДР ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G10D 3/12
Метки: инструмента, музыкального, струнодержатель
Опубликовано: 30.04.1992
Код ссылки
<a href="https://patents.su/2-1730670-strunoderzhatel-muzykalnogo-instrumenta.html" target="_blank" rel="follow" title="База патентов СССР">Струнодержатель музыкального инструмента</a>
