Способ регулирования потока излучения газоразрядных ламп высокого давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

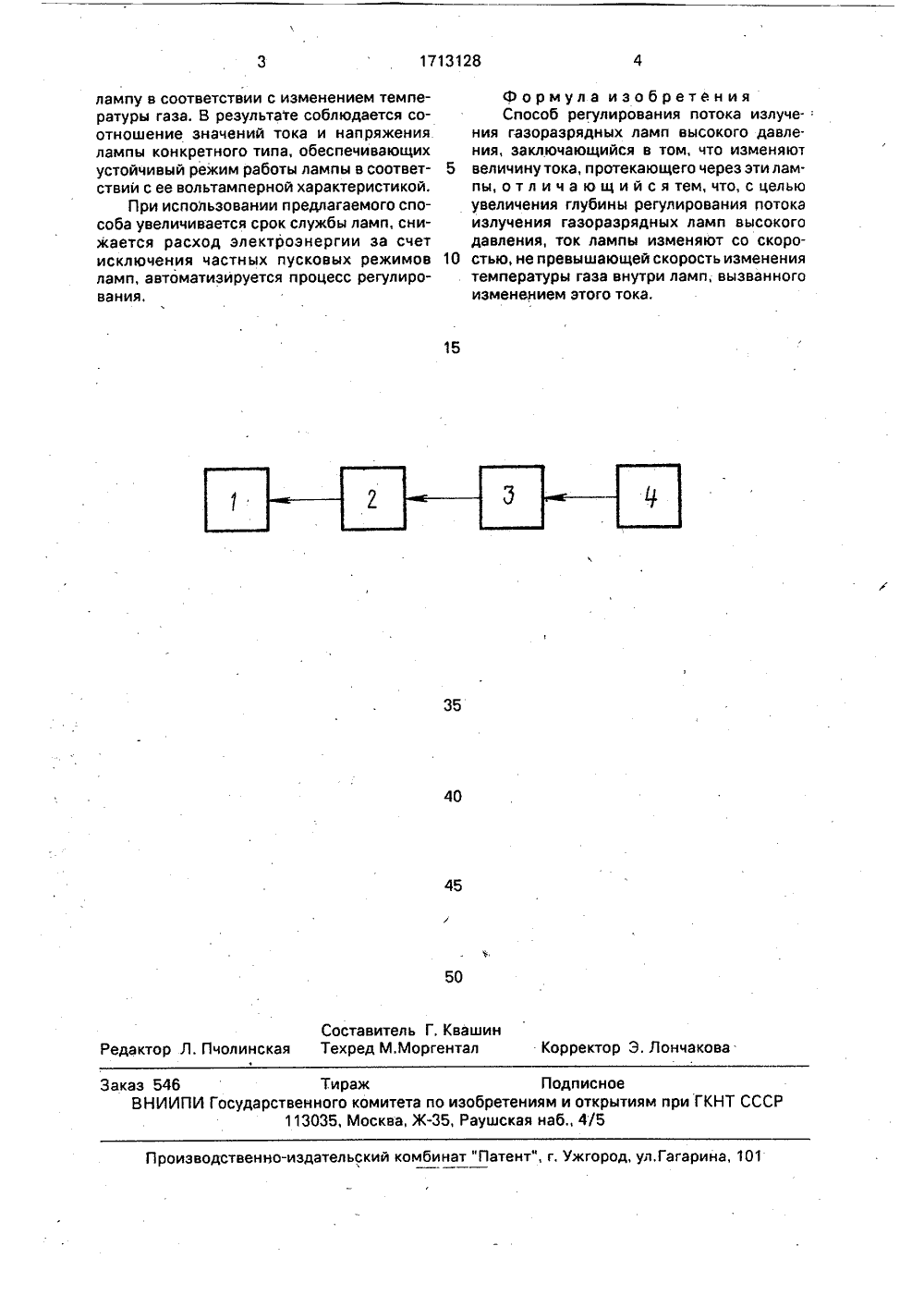

(51) ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР ОМИТЕТОТКРЫТИЯ ОБРЕТЕНИЯ ЕТЕЛЬСТВ(56) Кунге Я.А., Ощепков Б.А., ПоповГлубокое регул и рова ние излученияДРЛ, - Светотехника, М 9, 1989, с. 6 -фугенфиров М,И. Электрическиес газоразрядными лампамй. - М.: Эн нныи Ю,И, ламп 7,хем рги Изобретение относится к электротехнике и может быть использовано для регулирования интенсивности излучениягазоразрядных ламп высокого давления.Цель изобретения - увеличение глубины регулирования потока излучения газоразрядных ламп высокого давления.На чертеже приведена функциональнаясхема, реализующая способ.На чертеже показаны объект 1 регули-,рования (газоразрядная лампа высокогодавления), регулятор 2 тока, блок 3 формирования закона регулирования тока, и задатчик4 потока излучения,Сущность способа заключается в следующем.После наступления установившегосярежима работы лампы, т.е. когда температура газа лампы и ее ток достигли установившихся значений, регулируют потокизлучения лампы с помощью задатчика 4 ОПИСАНИ К АВТОРСКОМУ СВ(54) СПОСОБ РЕГУЛИРОВАНИЯ ПОТОКА ИЗЛУЧЕНИЯ ЛАМП ВЫСОКОГО ДАВЛЕНИЯ(57) Изобретение относится к электротехнике и может быть использовано для регулирования интенсивности излучения газоразрядных ламп высокого давления, Целью изобретения является увеличение глубины регулирования потока излучения ламп. Способ, заключающийся в изменении тока, протекающего через лампы, состоит в том, что ток ламп изменяют со скоростью, не превышающей скорость изменения температуры газа внутри ламп, вызванного изменением этого тока, 1 ил,(ручного, программного и т.п.), сигнал с которого через блок 3 формирования закона регулирования тока, формирующего управляющее воздействие со скоростью изменения температуры газа внутри лампы, поступает на регулятор 2, который изменяет ток лампы 1, что приводит к пропорциональному изменению потока излучения,,Закон изменения температуры газа внутри лампы конкретного типа, по которому определяется скорость изменения температуры, устанавливается экспериментально путем скачкообразного изменения тока лампы. Экспериментально установленная скорость изменения температуры газа внутри лампы при прохождении тока через него реализуется с помощью блока 3 формирования закона регулирования тока, Изменение тока лампы по установленному закону регу. лирования обеспечивает изменение элект. ропроводности газового разряда черезЗаказ 546 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 лампу в соответствии с изменением температуры газа. В результате соблюдается соотношение значений тока и напряжения лампы конкретного типа, обеспечивающих устойчивый режим работы лампы в соответствии с ее вольтамперной характеристикой.При использовании предлагаемого способа увеличивается срок службы ламп, снижается расход электроэнергии за счет исключения частных пусковых режимов ламп, автоматизируется процесс регулирования. Ф ор мул а из о бр ете н ия Способ регулирования потока излуче-:ния газоразрядных ламп высокого давления, заключающийся в том, что изменяют 5 величину тока, протекающего через эти лампы, о т л и ч а ю щ и й с я тем, что, с целью увеличения глубины регулирования потока излучения газоразрядных ламп высокого давления, ток лампы изменяют со скоро стью, не превышающей скорость изменениятемпературы газа внутри ламп, вызванного изменением этого тока.
СмотретьЗаявка
4779447, 08.01.1990
СТАВРОПОЛЬСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ
МОЛЧАНОВ АНАТОЛИЙ ГЕОРГИЕВИЧ, ФОМИН ВЛАДИМИР МИХАЙЛОВИЧ
МПК / Метки
МПК: H05B 41/39
Метки: высокого, газоразрядных, давления, излучения, ламп, потока
Опубликовано: 15.02.1992
Код ссылки
<a href="https://patents.su/2-1713128-sposob-regulirovaniya-potoka-izlucheniya-gazorazryadnykh-lamp-vysokogo-davleniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ регулирования потока излучения газоразрядных ламп высокого давления</a>
