Формирователь кодированных сигналов

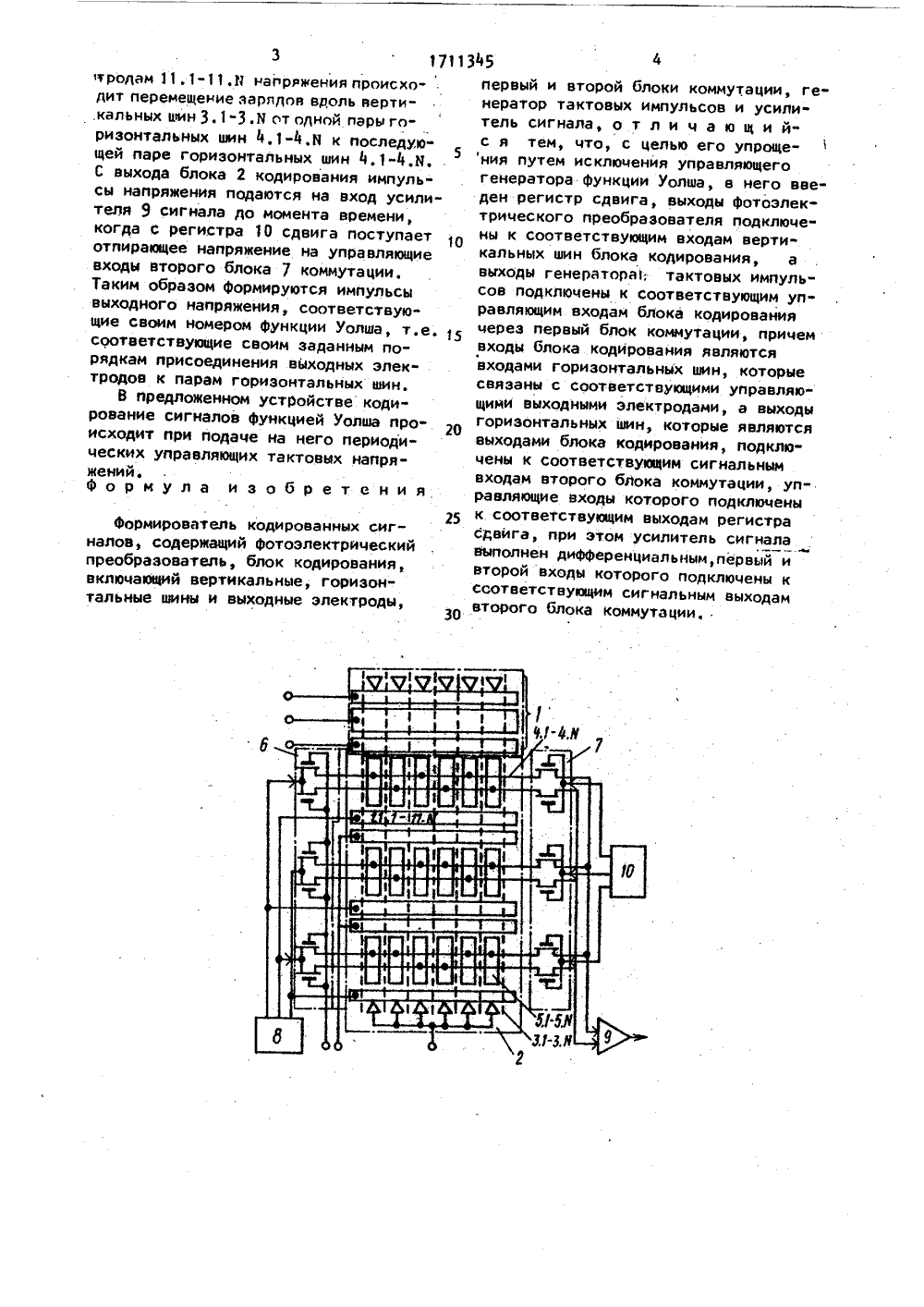

,) Н 04 ИУ САНИЕ ИЗОБРЕТЕНИ Яцф,ЯЯф ЩАДЯЯфЯЯф 1 Щф о СССР1977.ННЫХ С енса элек 1(57) Изобретение относится к электронике, в частности к устройствам дляпреобразования оптических изображений в электрические сигналы. Цельизобретения - упрощение формирователякодированных сигналов. Формирователькодированных сигналов содержит фотоэлектрический преобразователь 1, блок2 кодирования, вертикальные шины 313.11. горизонтальные шины 4.1-4.11,Изобретение относится к электро"нике, в частности к устройствам для .преобразования оптических изображенийи электрические сигналы.Цель изобретения - упрощение формирователя кодированных сигналов путем исключения управляющего генера"тора Функции Уолша,На чертеже представлена структурнаяэлектрическая схема Формирователя кодированных сигналов.Формирователь. кодированных сигналов содержит фотоэлектрический преоб-:разователь 1, блок 2, кодирования,вертикальные шины 3,1-3,М, горизон"тальные шины 4. 1-4.Н, выходные электроды 5. 1-5.0, первый блок 6 комму". первыи 6 и второй 7 блоки, коммутации,генератор 8 тактовых импульсов, усилитель 9 сигнала, регистр 10 сдвига, управляющие электроды 11. 1-11.В. Световое изображение проецируется на Фотоэлектрический преобразователь 1 свыхода которого электрический сигналпоступает на блок 2 кодирования. Последний управляется с генератора 8тактовых импульсов через первый блок6 коммутации, управляющие сигналыподаются на горизонтальные шины 4,14,М, В блоке 2 кодирования под действием приложенного к управляющимэлектродам 11.1-11.И напряжения происходит перемещение зарядов ероль вер- ртикальных шин 3.1-3.Н от одной пары фгоризонтальных шин 4,1-4,И к последу- ФР 1ющей паре горизонтальных шин 4,1-4.М, файф ф1 ил,тации, второй блок 7 коммутации, гнератор 8 тактовых импульсов, усилтель 9 сигнала, регистр 10 сдвига,управляющие электроды 11. 1-11.И.формирователь кодированных сигнлов работает следующим образом.Световое изображение проецируетна фотоэлектрический преобраэовате1, с выхода которого электрический снал поступает на блок 2 кодированиПоследний управляется с генераторатактовых импульсов через первый бл6 коммутации, управляющие сигналыподаются на горизонтальные шины 4.4,я.В блоке 2 кодирования под д1 ем приложенного к управляющимз1 т родам 11.1-11.22 напряжения происходит перемещение зарллоя вдоль верти.кальных шин 3.1-3.Я от одной парь горизонтальных шин 4.1-4,й к последующей паре горизонтальных шин 4. 1-4 .О. С выхода блока 2 кодирования импульсы напряжения подаются на вход усилителя 9 сигнала до момента времени, когда с регистра 10 сдвига поступает отпирающее напряжение на управляющие входы второго блока 7 коммутации. Таким образом формируются импульсы выходного напряжения, соответствующие своим номером функции Уолша, т.е. соответствующие своим заданным порядкам присоединения выходных электродов к парам горизонтальных шин.В предложенном устройстве кодирование сигналов функцией Уолша происходит при подаче на него периодических управляющих тактовых напряжений.Формула изобретения Формирователь кодированных сигналов, содержащий фотоэлектрический преобразователь, блок кодирования, включающий вертикальные, горизонтальные шины и выходные электроды,113454первый и второй блоки коммутации, генератор тактовых импульсов и усили" тель сигнала, о т л и ч а ю щ и йс я тем, что, с целью его упрощения путем исключения управляющего генератора функции Уолша, в него введен регистр сдвига, выходы Фотоэлектрического преобразователя подключены к соответствующим входам вертикальных шин блока кодирования, а выходы генератора: тактовых импульсов подключены к соответствующим управляющим входам блока кодирования чеРез первый блок коммутации, причем входы блока кодирования являются входами горизонтальных шин, которые связаны с соответствующими управляющими выходными электродами, а выходы горизонтальных шин, которые являются выходами блока кодирования, подключены к соответствующим сигнальным входам второго блока коммутации, управляющие входы которого подключены к соответствующим выходам регистра сдвига, при этом усилитель сигнала выполнен дифференциальным, первый и второй входы которого подключены к соответствующим сигнальным выходам второго блока коммутации,
