Способ усталостных испытаний конструкции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

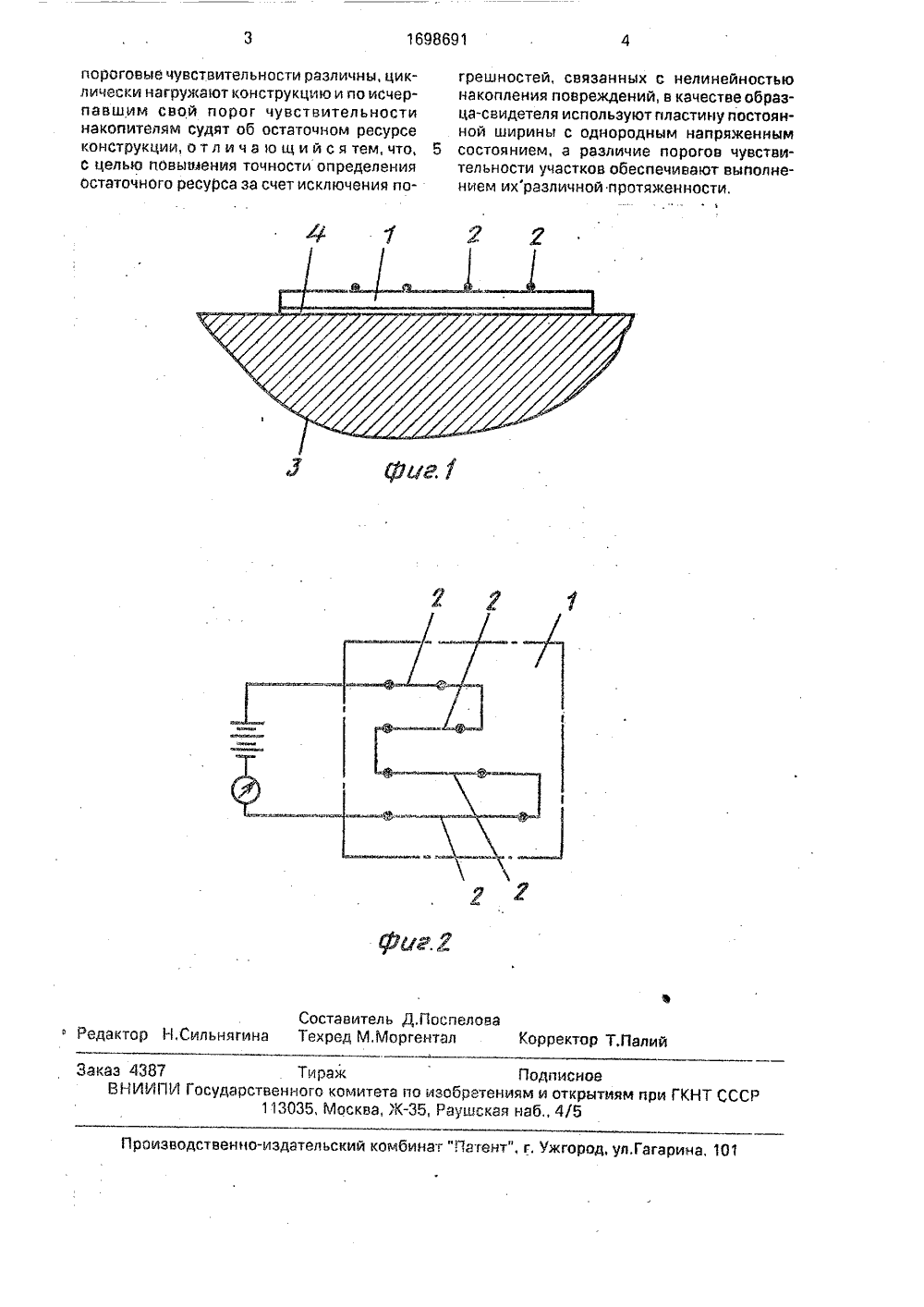

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1)5 О 01 й 3/3 НИЕ ИЗОБРЕТЕ оза ых й. а- б сты,ля-,и.ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬС(71) Институт физико-технических проблемСевера Якутского филиала СО АН СССР(56) Авторское свидетельство СССРМ 1402801, кл, О 01 В 7/18, 1986,(54) СПОСОБ УСТАЛОСТНЫХ ИСПЫТАНИЙКОНСТРУКЦИИ(57) Изобретение относится к испь 1 таниям, кспособам усталостных испытаний конструкИзобретение относится к испытаниям, к способам усталостных испытаний конструкций.Цель изобретения - повышение точности определения остаточного ресурса за счет исключения погрешностей, связанных с нелинейностью накопления повреждений,На фиг.1 показана схема закрепления образца-свидетеля на конструкции; на фиг.2 - электрическая схема соединения датчиУстроиство для реализации способа представляет собой стенд для циклического нагружения конструкции и связанное с датчиками образца-свидетеля средство регистрации их разрушения,Способ реализуется следующим образом,На поверхности конструкции в месте наивысшей ее поврежденности закрепляют образец-свидетель 1 в виде прямоугольной пластины из диэлектрического материала с последовательно связанными между собой накопителями поврежденности - датчиками.Ы 2 1698691 А 1 ций. Цель изобретения - повышение точ сти определения остаточного ресурса счет исключения погрешностей, связанн с нелинейностью накопления поврежден На поверхности конструкции в месте ее ивысшей поврежденности закрепляют разе ц-свидетель из диэлектрика нанесенным проводящим покрытием, уча ки которого последовательно соединен По мере выхода из строя участков с разл ными порогами чувствительности опреде ют остаточную долговечность конструкц 2 ил. 2 в виде напылений проводящего слоя, Участки, соответствующие различным накопи- ( телям, имеют разную протяженность, что обеспечивает разные пороги их чувствительности. Закрепление на конструкции 3 осуществляют через связующий слой 4. а Для контроля состояния датчиков 2 через ф них пропускают электрический ток, При О разрушении соответствующего датчика его исключают из электрической цепи, Конструкцию 3 циклически нагружают и по мере разрушения датчиков с различными порога- О ми чувствительности определяют остаточный ресурс конструкции. Формула изобретения Способ усталовтных испытаний конструкции, заключающийся в том, что на конструкции в области наивысшей ее повреждаемости закрепляют плоский упругий образец-свидетель из диэлектрического материала с нанесенными на его поверхность накопителями поврежденности в виде участков проводящего покрытия, последовательно соединенных таким образом, что ихСоставитель Д.ПоспеловаРедактор Н,Сильнягина Техред М,Моргентал Корректор Т,Пал каз 4387 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 475 Производственно-издательский комбинат "Патент", г. Ужг Гагарина, 10 пороговые чувствительности различны, циклически нагружают конструкцию и по исчерпавшим свой порог чувствительности накопителям судят об остаточном ресурсе конструкции, о т л и ч а ю щ и й с я тем, что, 5 с целью повыаения точности определения остаточного ресуРса за счет исключения погрешностей, связанных с нелинейностью накопления повреждений, в качествеобразца-свидетеля используют пластину постоянной ширины с однородным напряженным состоянием, а различие порогов чувствительности участков обеспечивают выполнением ихразличной протяженности,
СмотретьЗаявка
4620413, 14.12.1988
ИНСТИТУТ ФИЗИКО-ТЕХНИЧЕСКИХ ПРОБЛЕМ СЕВЕРА ЯКУТСКОГО ФИЛИАЛА СО АН СССР
НОЕВ ИВАН ИВАНОВИЧ, МИХАЙЛОВ ВЛАДИМИР ЕГОРОВИЧ
МПК / Метки
МПК: G01N 3/32
Метки: испытаний, конструкции, усталостных
Опубликовано: 15.12.1991
Код ссылки
<a href="https://patents.su/2-1698691-sposob-ustalostnykh-ispytanijj-konstrukcii.html" target="_blank" rel="follow" title="База патентов СССР">Способ усталостных испытаний конструкции</a>
Способ определения остаточного ресурса материала конструкции
Номер патента: 1026036
Опубликовано: 30.06.1983
Авторы: Гуревич, Ивашкевич, Конюхов, Перельман, Розенталь, Соколов, Углов, Унылов
МПК: G01N 3/32
Метки: конструкции, остаточного, ресурса
...на образец равномерно по длине рабочей части ультразвуко1 вые датчики и осуществляют предварительную наработку по эксплуатационному режиму до разрушения образца в наиболее слабом сечении, при этом регистрируют изменение сигналов датчиКов и устанавливают зависимостьих изменения д от остаточного ресурса материала образца в различныхсечениях после разрушения, образец устанавливают на конструкцию таким образом, чтобы он не участвовал внапряженной схеме конструкции, в исследуемом сечении конструкции устанавливают ультразвуковой контрольный датчик и в процессе эксплуатации конструкции сравнивают сигналы контрольного датчика с сигналами датчиков образца, выявляют сечение образца, в котором значение д наиболее близко к изменению сигнала...
