Спиновый параметрический модуль
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1695201
Автор: Левин
Текст
(я)5 О 01 М 24/081 И нирующегоэха. Цельтуды спинопередатчипоступает вми, индуктираллел ьноПараметрыми, чтобы ннялисьследователчивалась м ли- сть па- пами. ки- слкомм еемк ючени того, ной утаторы 5 сти варик ем емкост чтобы ча системы,ность 11 значени и 9 разопов коми Сб. Это тота накл юча юемкость , равное ив ла ГОСУДАРСТВ Е ННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР П САНИЕ ИЗОБРВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1(56) Авторское свидетельство СССР М 1029728, кл. 6 01 И 24 /08, 1985.Куневич А.В, и др. Спектрометр спинового эха в ферромагнетиках, - ПТЭ, 1984, М 4, с.129, (54) СПИНОВЫЙ ПАРАМЕТРИЧЕСКИЙ МОДУЛЬ.(57) Изобретение относится к технике ядерного магнитного резонанса, функциоИзобретение относится к технике ядерного магнитного резонанса (ЯМР), в частности к совершенствованию аппаратуры формирования спинового эха (СЭ).Цель изобретения -увеличение амплитуды спинового эха.На чертеже приведена схема спиново-. го параметрического модуля.Спиновый параметрический модуль содержит первую катушку 1 индуктивности с выводами 2 и 3, первый конденсатор 4, первый коммутатор 5, второй конденсатор 6, первый 7 и второй 8 резисторы, второй коммутатор 9, варикапы 10 и 11, включенные последовательно-встоечно.Спиновый параметрический модуль работает следующим образом,На интервале закачки, когда действуют возбуждающие импульсы амплитудой, например, 20 В, коммутаторы 5 и 9 замкнуты и мощность передатчика поступает согласованным образом в П-контур, образованный варикапами 10 и 11, индуктивностью 1 спинового контура и параллельно включеннына основе эффекта спинов изобретения - увеличение амп вого эха. В устройстве мощно ка при замкнутых коммутато контур, образованный варика вностью спинового контура и включенными конденсатора этихэлементов выбираются та а входе и выходе контура вып условия согласования ьно, через индуктивность про аксимальная мощность. 1 ил.и 4 и 6. Параметры этих ются такими, чтобы на онтура выполнялись уси, следовательно, через окачивалась максимальми конденсаторамэлементов выбиравходе и выходе Пловия согласованияиндуктивность 1 прная мощность.На этом этапемкнуты, увеличенипенсируется отклнеобходимо длястройки резонансщей емкость С 4, инварикапов Сю, сохрчастоте ЯМР. При таком условии в катушке 1 индуцируется сигнал максимального уровня,Отсутствие дополнительных индуктивностей приводит к тому, что к индуктивности спинового контура приложено полное напряжение, генерируемое передатчиком.Активная мощность, поступающая в модуль, делится между сопротивлением открытого коммутатора 5 и много большим1695201 908 Составитель И,СтаростеТехред М.Моргентал Редактор А.Лежн Корректор С.Шев Заказ 4158 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 льский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 Производственно входным сопротивлением П-контура 10, 11, 1, 4, поэтому потери мощности ничтожны.Таким образом, изобретение позволяет увеличить амплитуду СЭ.формула изобретения 5 Спиновый параметрический модуль, содержащий последовательно соединенные катушку индуктивности и первый конденсатор, второй конденсатор, первый вывод которого соединен с общей шиной, а также 10 Первый коммутатор и второй коммутатор, вход которого соединен с выходом спиноого параметрического модуля, и первый и второй резисторы, через которые выход и вход соединены сбответственно с общей 15 шиной, о т л и ч а ю щ и й с я тем, что, с целью увеличения амплитуды спинового зха, в него введены два встречно-последовательно включенных варикапа, вход модуля соединен с входом первого коммутатора, выход которого соединен с первым выводом катушки индуктивности непосредственно, а через последовательную цепочку встречно включенных варикапов - с общей шиной, второй вывод катушки индуктивности соединен с выходом модуля непосредственно, а через первый конденсатор - с общей шиной, причем к выходу второго коммутатора подключен второй вывод второго конденсатора.

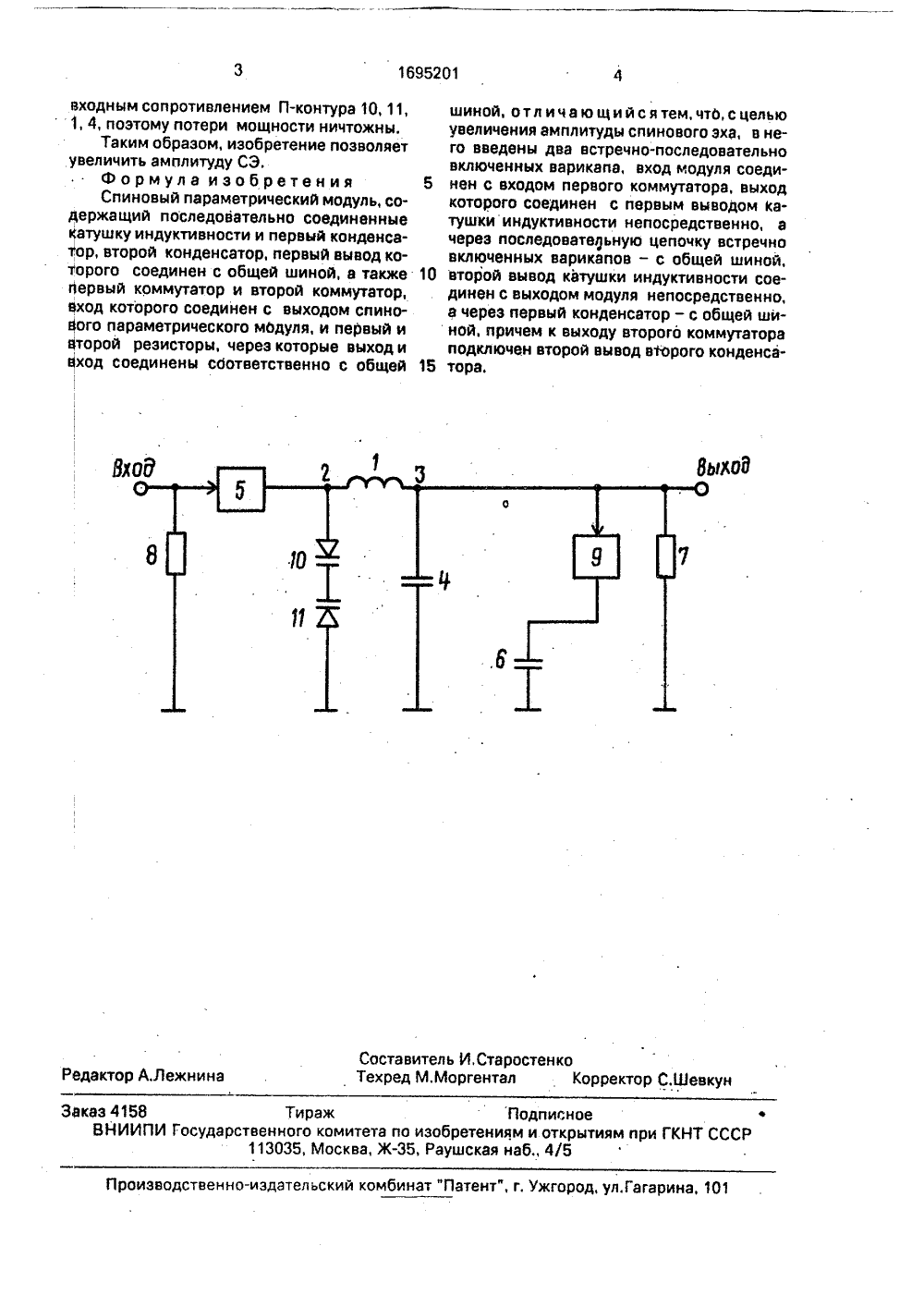

СмотретьЗаявка
4678729, 17.02.1989
ПРЕДПРИЯТИЕ ПЯ В-8828
ЛЕВИН ЮРИЙ КОНСТАНТИНОВИЧ
МПК / Метки
МПК: G01N 24/08
Метки: модуль, параметрический, спиновый
Опубликовано: 30.11.1991
Код ссылки
<a href="https://patents.su/2-1695201-spinovyjj-parametricheskijj-modul.html" target="_blank" rel="follow" title="База патентов СССР">Спиновый параметрический модуль</a>
