Датчик атмосферного давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

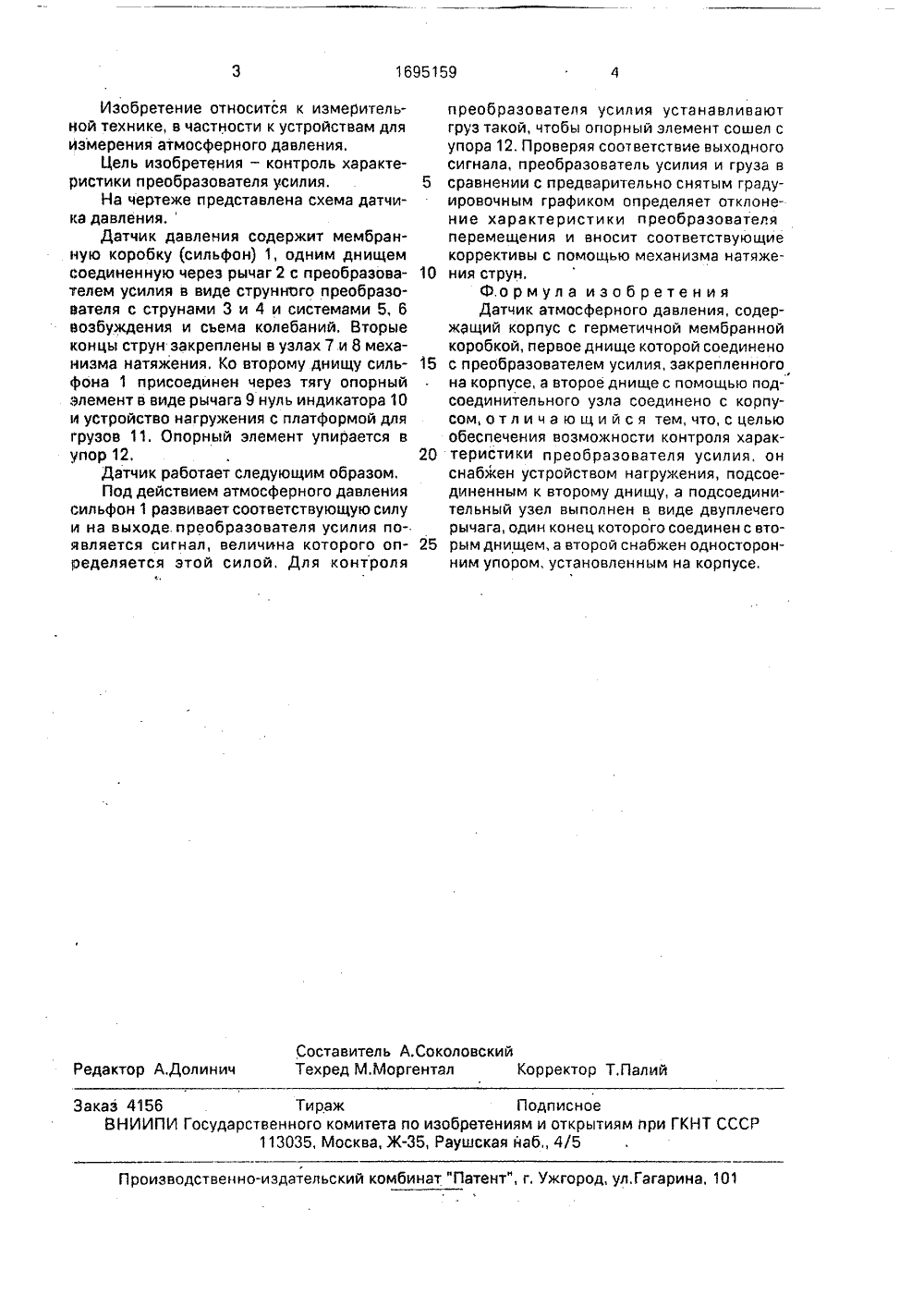

%44 зическ обсерватори пуща етельство СССР1 7/06, 1966,О ДАВЛЕНИЯ к измерительтчикам атмос- изобретения(Л ОСУДАРСТВЕННЫЙ КОМИТЕТ О ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, .,Ж 1695159 А 1 является контроль характеристики преобразователя усилия, Датчик давления содержит мембранную коробку 7, одно днище которой соединено со струнным преобразователем усилия, а другое днище - с опорным элементом в виде рычага 9, устройством 11 нагружения и упором 12, При контроле нагружают устройство 11 до тех пор, пока опорный элемент не сойдет с упора 12, После этого проверяют соответствие груза нагружения и выходного сигнала преобразователя усилия, сравнивая его с градуировочным графиком, и судят о исправности преобразователя усилия, 1 ил.г1695159 Составитель А.СоколовскийРедактор А.Долинич Техред М. Моргентал Корректор Т,Палий Заказ 4156 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к измерительной технике, в частности к устройствам для Измерения атмосферного давления.Цель изобретения - контроль характеристики преобразователя усилия. 5На чертеже представлена схема датчика давления,Датчик давления содержит мембранную коробку (сильфон) 1, одним днищем соединенную через рычаг 2 с преобраэова телем усилия в виде струнного преобразователя с струнами 3 и 4 и системами 5, 6 возбуждения и сьема колебаний. Вторые концы струн закреплены в узлах 7 и 8 механизма натяжения. Ко второму днищу силь фона 1 присоединен через тягу опорный элемент в виде рычага 9 нуль индикатора 10 и устройство нагружения с платформой для грузов 11. Опорный элемент упирается в упор 12. 20Датчик работает следующим образом, Под действием атмосферного давления сильфон 1 развивает соответствующую силу и на выходе. преобразователя усилия появляется сигнал, величина которого оп ределяется этой силой. Для контроля преобразователя усилия устанавливают груз такой, чтобы опорный элемент сошел с упора 12. Проверяя соответствие выходного сигнала, преобразователь усилия и груза в сравнении с предварительно снятым градуировочным графиком определяет отклонение характеристики преобразователя перемещения и вносит соответствующие коррективы с помощью механизма натяжения струн.ф,ормула изобретения Датчик атмосферного давления, содержащий корпус с герметичной мембранной коробкой, первое днище которой соединено с преобразователем усилия, закрепленного на корпусе, а второе днище с помощью подсоединительного узла соединено с корпусом, о т л и ч а ю щ и й с я тем, что, с целью обеспечения воэможности контроля характеристики преобразователя усилия, он снабжен устройством нагружения, подсоединенным к второму днищу, а подсоединительный узел выполнен в виде двуплечего рычага, один конец которого соединен с вторым днищем, а второй снабжен односторонним упором, установленным на корпусе.
СмотретьЗаявка
4687390, 21.03.1989
ГЛАВНАЯ ГЕОФИЗИЧЕСКАЯ ОБСЕРВАТОРИЯ ИМ. А. И. ВОЕЙКОВА
ЗАЧЕК СТАНИСЛАВ ИОСИФОВИЧ, КАРПУША ВИЛЕН ЕФИМОВИЧ
МПК / Метки
МПК: G01L 7/06
Метки: атмосферного, давления, датчик
Опубликовано: 30.11.1991
