Способ испытания на прочность образцов материалов из частично кристаллических полимеров
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1693446
Авторы: Гольдман, Кизнис, Руткаускас, Щербак
Текст

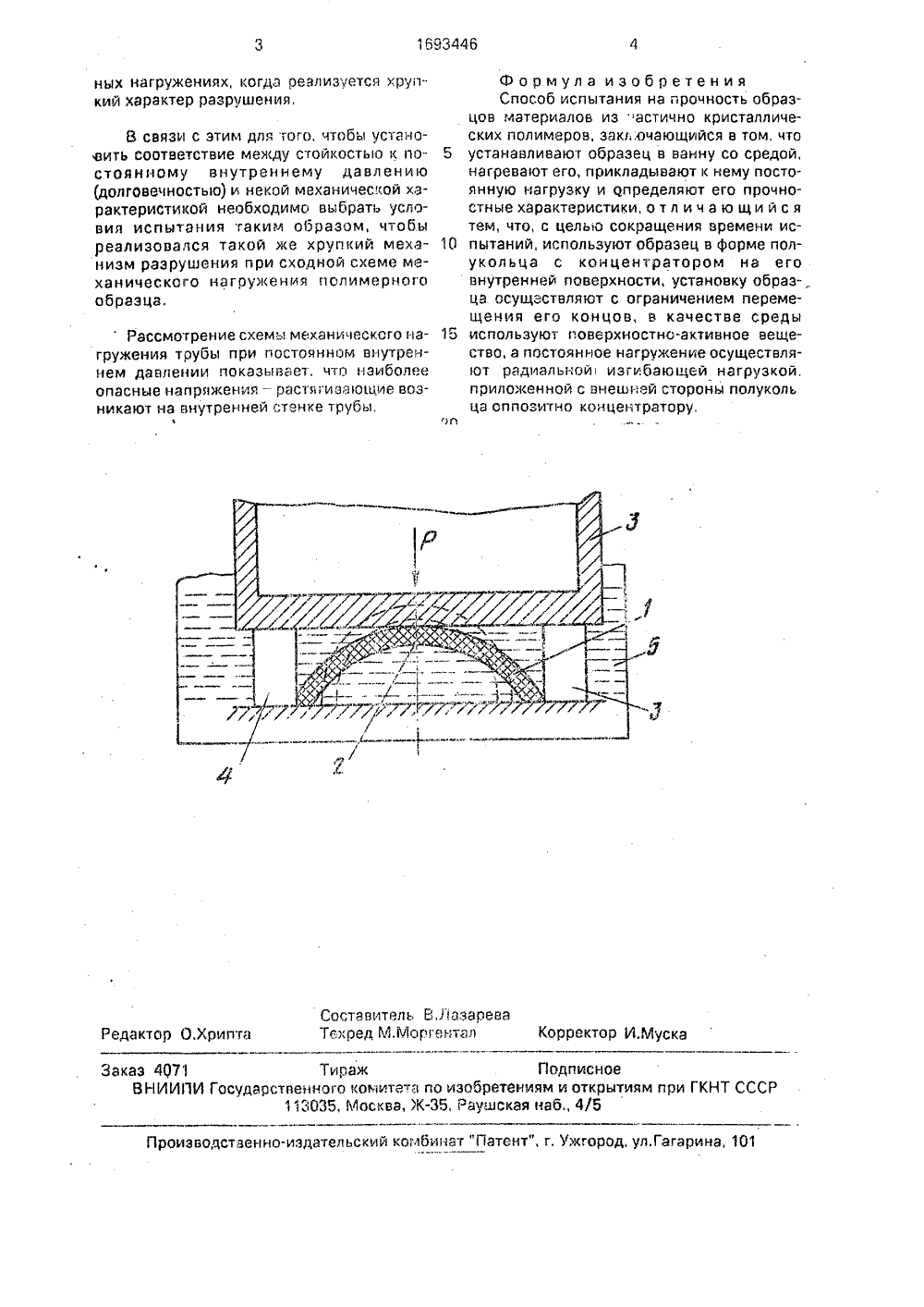

,п, 5.23 НИЯ. А ПРГ 11РИАЛОВ ИЗ ЧАСЧЕСКИХ ПОЛИтательость. времненииющего стро обраГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ИЕ ИЗС)БР КОМУ СВИДЕТЕЛЬСТВУ(54) СПОСОБ ИСПЫТАСТЬ ОБРАЗЦОВ МАТЕТИЧНО КРИСТАЛЛИМЕРОВ Изобретение относится к испы ной тсхнике, к испытаниям на прочн Цель изобретения - сокращение ни испытаний за счет проведения временных испытаний при сохра механизма разрушения, соответству длительным испытаниям,На чертеже представлена схема ства, реализующего данный способ,Способ осуществляют следующи зомУстанавливают образец в виде полукольца 1 с продольным надрезом 2 шириной 0,1 + 0,02 мм и глубиной 0,5 . 0,05 мм в ванну 3 со средой, Постоянную наружную радиальную изгибающую нагрузку Р прикладывают оппозитивно продольному надрезу 2. По обеим сторонам полукольца 1 установлены упоры 4 для ограничения перемещения краев полукольца 1 под воздействием нагрузки, В качестве среды(57) Изобретение относится к испытательной технике, к испытаниям на прочность, Цель изобретения - сокращение времени испытаний за счет проведения кратковременных испытаний при сохранении механизма разрушения, соответствующего длительным испытаниям. Образец в виде полукольца с концентратором посредине устанавливают в ванну с поверхностно-активным веществом, нагревают его и прикладывают радиальную изгибающую нагрузку оппозитнс концентратору, В ванне устанавливают упоры для создания постоянства деформации в образце. 1 ил. используют поверхностно-активную среду (ОП) 5, ускоряющую разрушение полукольца. При этом температура испытания выбирается, например для полукольца из ПЗКД, 80 С. Образец в виде полукольца, подвергаемый испытанию в заданном режиме, заменяет испытания труб, выполненных из частично кристаллического полимера. на прочность при внутреннем давлении.Справедливость такой замены объясняется следующим,Долговечность полимерного материала определяется, в основном, долей проходных молекул, количество которых зависит от молекулярного строения, а именно, молекулярной массы, молекулярно-массового распределения, Причем проходные молекулы наиболее явно влияют на долговечность полимерного материала при долговремен;7;,";Г 17;,T Составитель В,Лазареваедактор О рипта Тсхред М,Моргентал Корр Муска аз 4071 Тираж Подписное ВНИКЛИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Рауюская наб., 4/5 оизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 1 ных нагружениях, когда реализуется хрупкий характер разрушения,8 связи с этим для того, чтобы установить соответствие между стойкостью к постоянному внутреннему давлению (долговечностью) и некой механической характеристикой необходимо выбрать условия испытания таким образом, чтобы реализовался такой же хрупкий механизм разрушения при сходной схеме механического нагоужения полимерного образца.Рассмотрение схемы механического нагружения трубы при постоянном внутреннем давлении показывает, что наиболее опасные напряжениярас.ии ивсчощие возникают на внутренней стенке трубы,Формула изобретенияСпособ испытания на прочность образцов материалов из астично кристаллических полимеров, заключающийся в том, что5 устанавливают образец в ванну со средой,нагревают его, прикладывают к нему постоянную нагрузку и Определяют его прочностные характеристики, о т л и ч а ю щ и й с ятем, что, с целью сокращения времени ис 1 О пытаний, используют образец в форме полукольца с концентратором на еговнутренней поверхности, установку образ-.ца осуществляют с ограничением перемещения его концов, в качестве среды15 используют поверхностно-активное вещество, а постоянное нагружение осуществляют радиальной изгибающей нагрузкой,приложенной с вневней стороны полукольца оппозитно концентратору,
СмотретьЗаявка
4721915, 21.06.1989
ВИЛЬНЮССКИЙ ЗАВОД "ПЛАСТА"
КИЗНИС ПРАНАС АНТОНОВИЧ, ЩЕРБАК ВИКТОР ВАСИЛЬЕВИЧ, ГОЛЬДМАН АНАТОЛИЙ ЯКОВЛЕВИЧ, РУТКАУСКАС ЮОЗАС СЕРГЕЕВИЧ
МПК / Метки
МПК: G01N 3/18
Метки: испытания, кристаллических, образцов, полимеров, прочность, частично
Опубликовано: 23.11.1991
Код ссылки
<a href="https://patents.su/2-1693446-sposob-ispytaniya-na-prochnost-obrazcov-materialov-iz-chastichno-kristallicheskikh-polimerov.html" target="_blank" rel="follow" title="База патентов СССР">Способ испытания на прочность образцов материалов из частично кристаллических полимеров</a>
Образец для испытания гальванических покрытий на прочность при растяжении
Номер патента: 1793314
Опубликовано: 07.02.1993
МПК: G01N 3/08
Метки: гальванических, испытания, образец, покрытий, прочность, растяжении
...растягивающего усилия с продольной осью симметрии рабочей части образца,Для этого образец снабжен второй ступенчатой накладкой, соотношение толщин Формула изобретения Образец для испытания гальванических покрытий на прочность при растяжении, содержащий пластинчатую рабочую часть, захватные части и разнотолщинную ступенчатую накладку, отл ича Ю щи й ся тем, что, с целью повышения точности при испытании, он снабжен второй ступенчатой накладкой, каждая накладка размещена на соответствующей захватной части образца и обращена к ней ступенью, захватные часуказанных ступеней равно 1:2, ступени накладок выполнены со скосом под углом 20 -30 к большой грани рабочей части образца,а длина плоской части каждой накладки отторца до скоса,...
Образец для испытания на замедл разрушение растяжениемно-
Номер патента: 338814
Опубликовано: 01.01.1972
МПК: G01N 3/08
Метки: замедл, испытания, образец, разрушение, растяжениемно
...образцы для испытания сварных соединений на замедленное разрушение растяжением снабжены полукруглым или ключе- видным надрезом. Недостатком этих образцов является трудность выявления склонности сварного соединения к замедлеиному разрушению, т. е, невозможность проследить за кинетикой развития трещин.Цель изобретения - повышение точности выявления склонности сварного соединения к замедленному разрушению.Для этого предлокенный образец снабжен остроугольным надрезом, глубина которого ограничена исследуемой зоной,Н а фиг. 1 изо бр ажен описываемый о бр азец; на фиг, 2 - схема устройства, позволяющего производить качественную оценку сварных соединений на замедленное разрушение.Для испытания сварного шва на образец- свидетель накладывают...
Способ обнаружения сквозных и поверхностных дефектов при испытаниях полых изделий на прочность
Номер патента: 1337697
Опубликовано: 15.09.1987
Авторы: Бударин, Бучацкий, Вавилин, Гаврилова, Куцевич, Нагайцев, Рыбаков, Сучкова, Троицкий, Шульженко, Щербаченко
МПК: G01M 3/20
Метки: дефектов, испытаниях, обнаружения, поверхностных, полых, прочность, сквозных
...на поверхность внутренних кольцевых и продольных сварных швов трубы, а также на околошовные участки внутренней поверхности трубы наносят с помощью пневмораспылителя индикаторный материал до толщины слоя около20 мкм. Спустя 1-2 мин на индикаторном материале, нанесенном на внутреннюю поверхность изделия, имеющего глубокоэалегающие поверхностные (тупиковые) дефекты, появляются индика 1 ЗЗ 7692торные пятна темно-эе.пецого цвета. Места обцдружеция дефектов отмечдют. После этого к перфорациоцному отверстию, выполненному но внешнем слое трубы, прикрепляют магнитную присоску, соединенную с источником сжатого воздуха (газд) под давлением. В межслойном промежутке трубы созддют давление сжатого воздуха до 4 ати,1 п Под действием избыточного...
Образец для определения прочности материалов при испытании на изгиб
Номер патента: 1733958
Опубликовано: 15.05.1992
Авторы: Вальт, Кучин, Сапожников, Шилкин, Шульженко
МПК: G01N 3/20
Метки: изгиб, испытании, образец, прочности
...количества зерен заполнителя бетона;5 - средняя площадь поперечного сечения зерна заполнителя бетона;Ьй = 0,7 - 1,0Значение коэффициента К определено из известных соотношений математической статистики.Среднюю площадь поперечного сечения зерна заполнителя бетона определяютд 1+дг , (2) где д 1 и дг - наименьший и наибольший размеры зерен заполнителя отдельной фракции.Соотношение ЬВ принято 0,7-1,0 исходя из технической воэможности размещения отверстия в центральной части образца.На фиг. 1 представлена схема испытаний предлагаемого образца: на фиг. 2 - сечение А-А на фиг. 1.Изготовлены две серии образцов размерами 15 х 15 х 60 см (те, Ь/Ь = 10) с центральным круглым отверстием диаметром 7,5 см по 10 образцов в.каждой и две серии...
Устройство для испытания криволинейных образцов на прочность при растяжении
Номер патента: 1010505
Опубликовано: 07.04.1983
МПК: G01N 3/08
Метки: испытания, криволинейных, образцов, прочность, растяжении
...замеряемых уси. лий сжатия, действующих в нагружателе, кро,ме этого, оно не позволяет испытывать об. разцы в виде сегментов, что ограничивает область применения известного устройства.Целью изобретения является повышение точности измерения при испытании образцов40 хрящей трахеи и бронхов, имеющих форму дуги кольца.Указанная цель достигается тем, что в устройстве для испытания криволинейных образцов на прочность при растяжении, содержа. щем корпус, установленный на нем нагружатель в виде эластичного цилиндра, охватываемого при испьпании образцом, взаимодействующие с торцовыми поверхностями нагружателя нажимные элементы и тенэометричес. кий силоизмеритель, последний выполнен в виде двух балок, консольно закрепленных по обе стороны...
Предыдущий патент: Устройство для динамических испытаний оболочек
Следующий патент: Криостат с односторонним вводом захватов для механических испытаний образцов
Случайный патент: Сегментный подшипник скольжения
