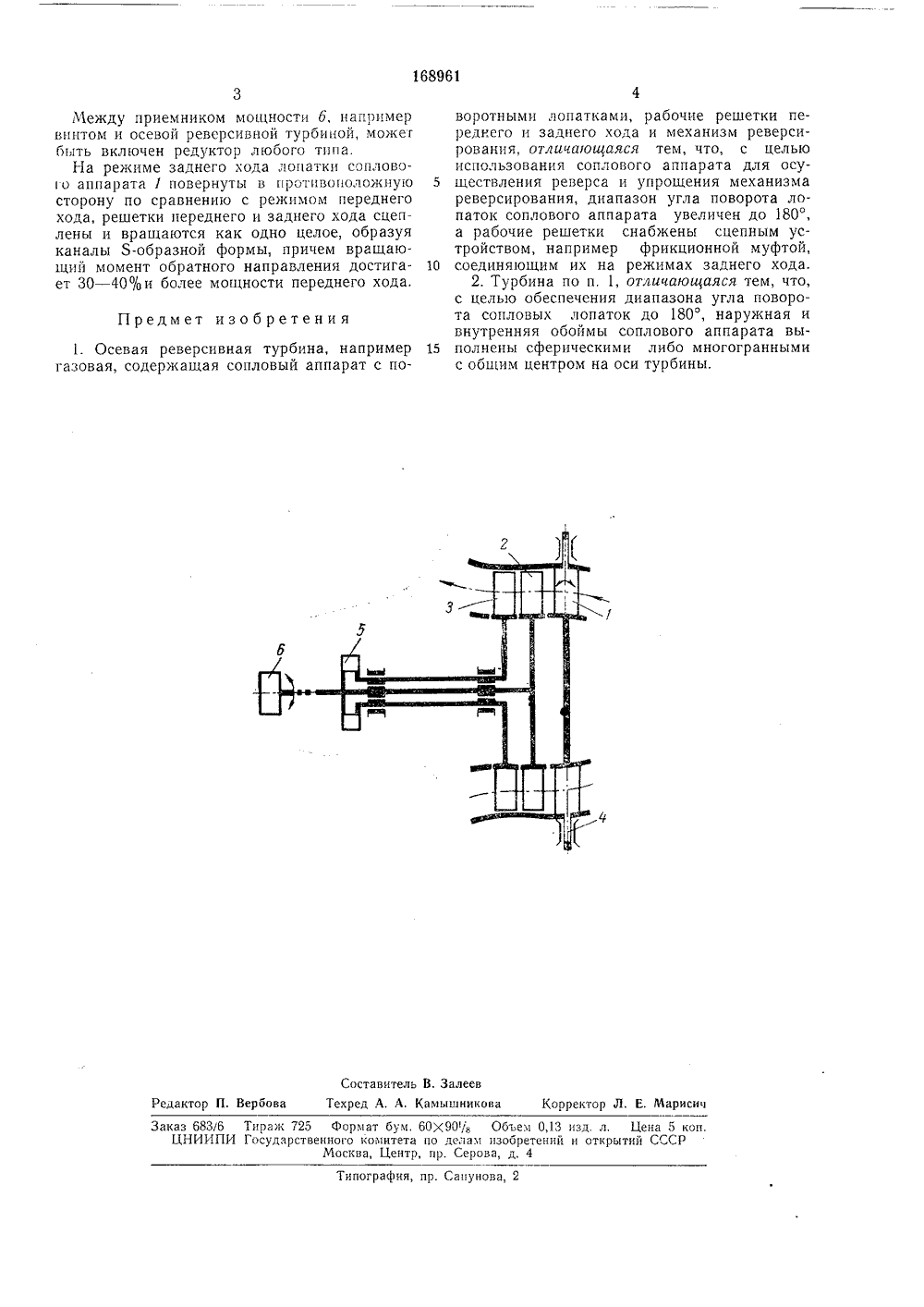

Осевая реверсивная турбинаf. -t. -f o-. ui; gt; amp; j: t.: -. -l -ллл1п i-vi: . ifhc. 44. tkxijneckas бпо.; №т1ка

Номер патента: 1281458

Опубликовано: 07.01.1987

Авторы: Алексеев, Ефремов, Петренко, Штипельман

МПК: B60Q 11/00

Метки: автотранспортного, движения, задним, сигнализации, средства, ходом

...усилитель 14 мощности.В зависимости от величины напряженияна выходе детектора 9 амплитудный селектор 10 разрешает работу одного из генераторов 11-13.При небольшой величине постоянного О напряжения на выходе детектора 9 (маломуровне акустических помех окружающей среды) амплитудный селектор 10 запускает генератор 11, вырабатывающий прямоугольные импульсы малой длительности и большой скважности, чем обеспечивается низкий уровень звукового сигнала.При большом уровне акустических помехамплитудный селектор 10 запускает генератор 13, выр абатываюгци й им пул ьс ы бол ьшой длительности и малой скважности, чем обеспечивается высокий уровень звукового сигнала.Генератор 12 работает в промежуточномрежиме и служит для управления рабо.той элемента 6...

Номер патента: 1747719

Опубликовано: 15.07.1992

Авторы: Вавилов, Петров, Серов, Топунов

МПК: F01D 1/30

Метки: заднего, ступень, турбины, хода

...аналогичнь 1 й профилю.11 рабочей лопатки 7 по среднему диаметру ступени, и ориентированный спинкой 12 против направления холостого вращения рабочего колеса 6. Вторая часть 10 профиля 8 ориентирована спинкой 13 по направлению холостого.вращения рабочего колеса 6. В периферийной зоне под второй частью 10 профиля 8 рабочих лойаток 7 установлено наподвижное кольцо 14, которое, создает канал 15 между внутренней частью 3 корпуса 1 и кольцом 14 для выхода рабочей среды на режиме заднего хода, и канал 16 между наружной частью 2 корпуса 1 и кольцом 14 для выхода циркулирующей средь 1 из зоны перекрыши рабочихлопаток 7 при их холостом вращении на режиме переднегохода,При работе турбины нарежиме переднего хода рабочая среды через ступень турбины...

Номер патента: 887966

Опубликовано: 07.12.1981

Автор: Гавриков

МПК: G01M 9/00

Метки: выхода, кольцевых, осредненного, потерь, потока, решетках, сопловых, суммарных, турбомашины, угла

...на фиг. 2 - развертка сечения А-А фиг. 1; на фиг.3 - вид Б фиг.1.Устройство содержит размещенную за исследуемой сопловой решеткой 1 спрямляющую лопаточную решетку 2, закрепленную между внутренней 3 и наружной 4 обечайками и соединенную с измерителем момента количества движения (не показан) . Устройство снабжено также выравнивающей сотовой решеткой 5, установленной за спрямляющей решеткой 2 и жестко связаной с ней.Для ликвидации утечек рабочего тела через радиальный зазор между корпусом 6 и наружной обечайкой 4 может быть установлено лабиринтное уплотне887966 ние утечек рабочего тела через радиальный зазор,формула изобретения ние 7. Устройство работает следующим образом,При установившемся режиме движения рабочего тела через исследуемую...

Номер патента: 221415

Опубликовано: 01.01.1968

Автор: Дворкин

МПК: A01G 25/02, B05B 1/28, B05B 3/02

Метки: аппарат, дождевательный

...на конфузоре вала заслонки с винтовым пазом, в который входит неподвижный штифт. 15На чертеже схематически изображен описываемый аппарат, вид сбоку, разрез передней части.В стволе,1 подвижно установлен снабженный возвратной пруяиной 2 конфузор 3 со 2 сменным соплом 4 и заслонкой б, укрепленной на валу б, свободно установленном в укрепленой на конфузоре стойке 7 и связанном с последней штифтом 8, входящим в кольцевой паз 9. В задней части вала имеется вин товой паз 10, огибающий неподвижный штифт 11, установленный в приливе 12 ствола.При нормальном напоре воды в аппарате конфузор под давлением воды продвигается вперед, при этом вал поворачивается, открывая заслонку. При падении напора конфузор под действием возвратной пружины...

Номер патента: 241704

Опубликовано: 01.01.1969

Автор: Филоненко

МПК: B21B 37/78

Метки: аппарата, величины, каретки, пильгерстана, подающего, хода

...ареткн подаОЩСГО анпар 1 тд пнльгерстана, содержащее лннсйку переменной магнитной проводи:5 Ости, датчн, св 51 заннь Й со счетным устройствох), и цнфровоп индикатор, От,чпО- и 1 еес. тем, что, с целью сохраснення постоянства зазора мсткду д 2 Гн)ком и лснейкой и исключения выбсга прн рабочем ходе карегки, датчик )аояСн электромагнитам 1, сер- ДЕЧНИК) КОТО "ЫХ 51 ЗЛЯ 10 ГС 5 ЕГО ОПОР 2 М)1 ПРИ движени по ли:)еЙке псременнОЙ маГннтной про,водмости. Известно устройство для измерен)гя величины хода каретки подающего апПарата пильгерстана, содержащее линейку переменной магнитной проводимости, датчик, связанный со счетным устройспвох), и цифровой индикато,р.Предлагаемое устройство отличается от известного тем, что датчик снабжен...
