Установка для изготовления apmohemehtfiblx напорных трубь5: =-ит1; л
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 168168
Авторы: Балавадзе, Джапаридзе, Лобоцкий, Ломидзе, Овадовский, Элиозишвили
Текст

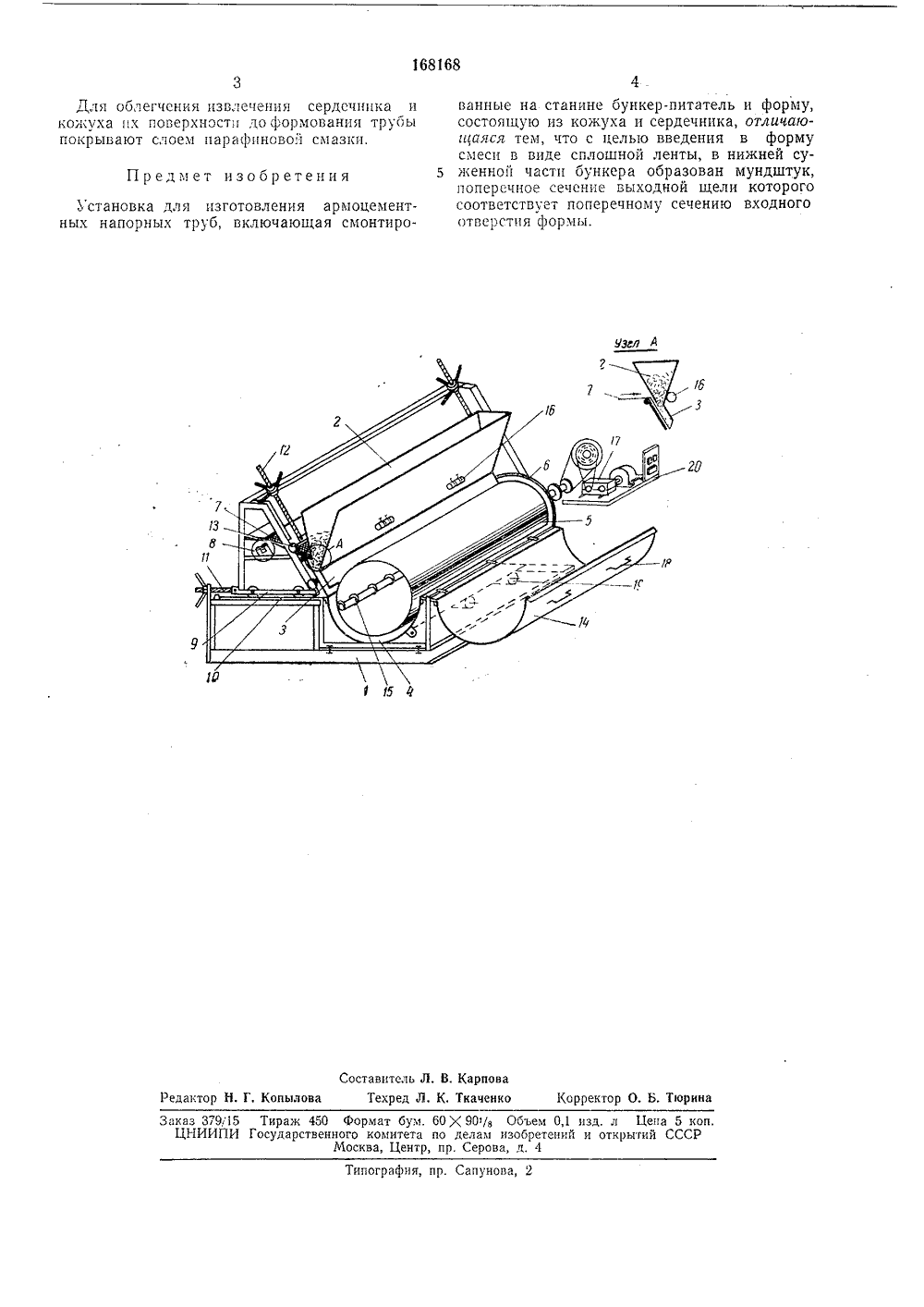

168168 Союз Советских Социалистических Республик(фо 808961/29- г Кл, 80 а, 34 в присоединением явки1 ПК В 28 с риоритетпубликовано 05.1.1965. Бюлата опублиг(ования описания осударственныимитет по делам изобретенийоткрытий СССР УДК 666.961,05 етень18.111.19 Авторыизобретен. Балавадзе, 3, С. Джапаридзе, Н. Б. Лобоцкий, Ш И, М. Овадовский и Г. Н, Элиозишвили А. Ломидзе,формования армоцементвается, Форма с изготовмается со станины и половой обработки,На этом процесс ой трубы заканчи енной трубой сни ается в камеру те Подггггаггая грггпиа Л 2 Известные установки для непрерывного механизированного изготовления напорных труб из армоцемента методом послойной навивки на жесткий сердечник, использующим свойство этого прочного, трещиностойкого и водо непроницаемого материала формоваться гнутьем, включают бункер-питатель и форму.В предлагаемой установке для введения смеси в форму в виде сплошной ленты в нижней суженной части ее бункера образован 10 мундштук, поперечное сечение выходной щели которого соответствует поперечному сеченгпо ьходного отверстия формы.На чертеже схематически изобракена предложенная установка, 15На станине 1 смонтированы бункер-пита- тель 2, оканчивающийся мундштуком 3, в котором формуется армоцементная лента, и форма, состоящая из кожуха 4 и вращающегося в нем сердечника б, на торцах которого 20 установлены съемные фиксирующие кольца б. Выходная щель мундштука вплотную подходит ко входному отверстию кожуха,Мелкозернистая бетонная смесь поступает в бункер-питатель вместе с обезжиренной 25 стальной тканой сеткой 7, разматывающейся с бухты 8, установленной на тележке 9, имеющей возможность перемещаться в горизонтальном направлении по рельсам 10 посредством винтового механизма 11. 30 2Бункер-питатель может перемещаться как в горизонтальном, так и в вертикальном направлении при помощи винтовых механизмов 11 и 12 и роликов 13. В начале работы крышка 14 кожуха откидывается, конец сетки крепежными крючками 15 прикрепляется к наружной поверхности сердечника б, в бункерпитатель подается раствор, после чего включаются установленные на переднем борту бункера вибраторы 1 б. Сердечнглк б приводом 17 приводится во вращение и вытягивает сетку из мудштука, увлекая за собой провибрированную и отформованную непрерывную армоцементную ленту, которая послойно плотно наматывается на сердечник б и после навивки предусмотренного количества слоев армоцемента заполняет кожух 4, Крышка ког(уха закрывается с помощью ручек 13, в результате чего происходит обжатие трубы с одновременным вращением сердечника и вибрированием кожуха с помощью вибраторов 19. Управление вращением сердечника и работой впбраторов осуществляется со щитка 20./б 3 авитель Л. В. Карпова Текред Л. К. Ткаченк дактор И. Г. Копылова Корректор О. Б, Тюри аказ 37915ЦНИИПИ Тираж 450 формат бум. бои 90/8 Объем 0,1 изд. лсударственного комитета по делам изобретений и откМосква, Центр, пр, Серова, д. 4 Цена 5 коп,тий СССР Типография, пр. Сапунова,Для облегчения извлечения сердечника и кОжуха их поверхности до фОрмОвания труоы покрывают слоем парафиновой смазки. Предмет изобретения Ъстановка для изготовления армоцементных напорных труб, включающая смонтированные на станине бункер-питатель и форму, состоящую из кожуха и сердечника, отличаю- и(аяся тем, что с целью введения в форму смеси в виде сплошной ленты, в нижней су женной части бункера образован мундштук,поперечное сечение выходной щели которого соответствует поперечному сечению входного отверстия формы.
СмотретьЗаявка
808931
В. К. Балавадзе, С. Джапаридзе, Н. Б. Лобоцкий, Ш. Ломидзе, И. М. Овадовский, Г. Н. Элиозишвили
МПК / Метки
МПК: B28B 21/48, B28B 21/56
Метки: =-ит1, apmohemehtfiblx, напорных, трубь5
Опубликовано: 01.01.1965
Код ссылки
<a href="https://patents.su/2-168168-ustanovka-dlya-izgotovleniya-apmohemehtfiblx-napornykh-trub5-it1-l.html" target="_blank" rel="follow" title="База патентов СССР">Установка для изготовления apmohemehtfiblx напорных трубь5: =-ит1; л</a>
