Генератор частотно-модулированных сигналов

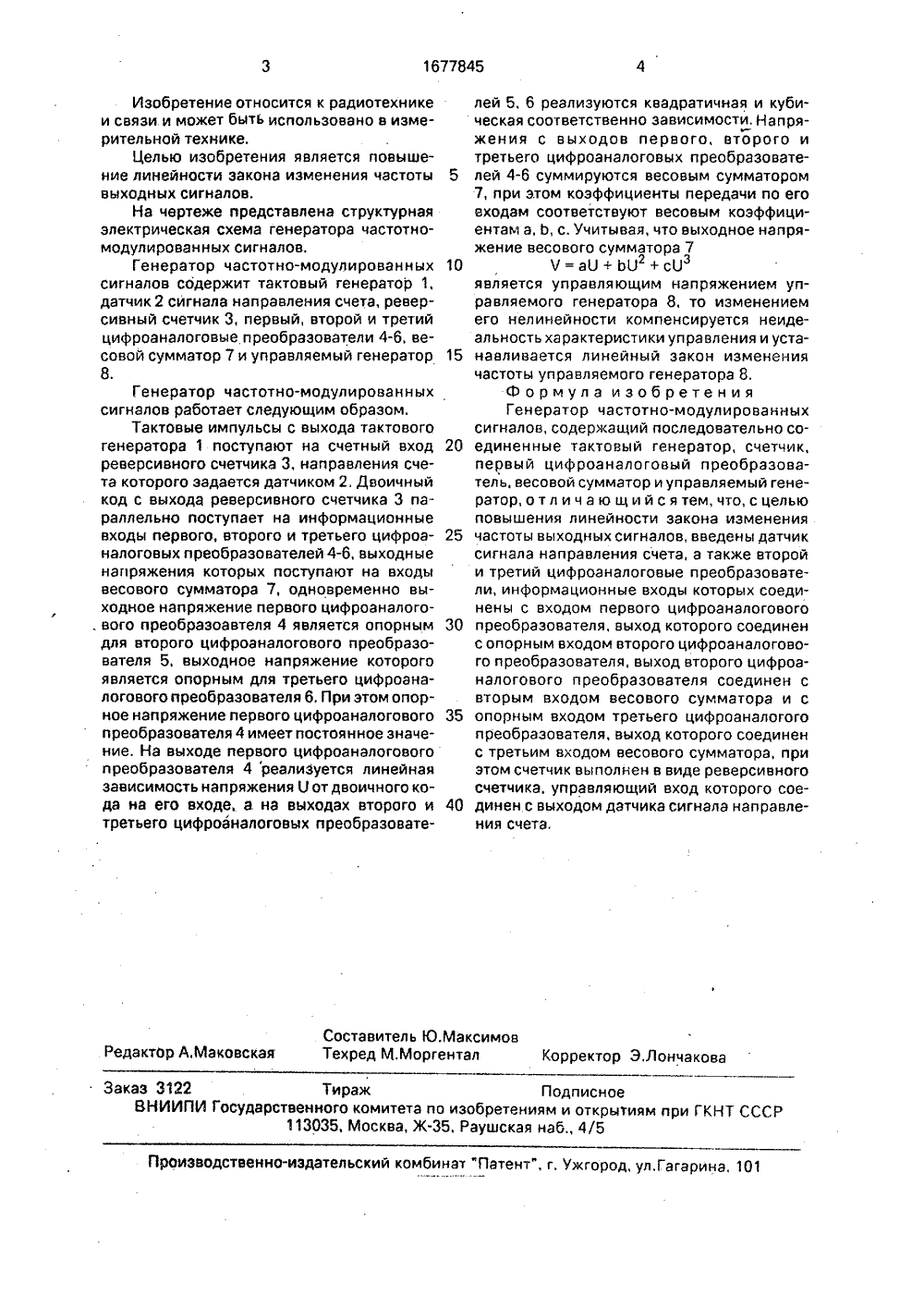

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК СЗО 51)5 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКО ВИДЕТЕЛЬСТВУ л.М 34енко, А.Н.Зикий, А,В.Помин8.8)видетельство СССР03 С 3/08, 29.07.80.видетельство СССРН 03 С 3/08, 06,04,82,(21) 4478449/09 (22) 17.08,88 (46) 15.09,91. Бю (72) А.Ю,Горбат занов и Е.Г.Маз (53) 621.376,3 (О (56) Авторское с %926756, кл, НАвторское с М 1069126, кл.(57) Изобретение относится к радиотехнике и связи и может быть использовано в измерительной технике. Целью изобретения является повышение линейности закона изменения частоты выходных сигналов. Генератор частотно-модулированных сигна.Я 2 1677845 А 1 лов содержит тактовыи генератор 1, датчик 2 направления счета, реверсивный счетчик 3, первый, второй и третий цифроаналоговые преобразователи 4-6, весовой сумматор 7 и управляемый генератор 8. Двоичный код с выхода реверсивного счетчика 3 параллельно поступает на информационные входы цифроаналоговых преобразователей 4-6, при этом опорное напряжение циофоаналогового преобразователя 4 имеет постоянное значение, а опорные напряжения цифроаналоговых преобразователей 5, 6 поступают с выходов цифроаналоговых преобразователей 4, 5 соответственно. Напояжения с выходов цифроаналоговых преобразователей 4-6 суммируются весовым сумматором 7 а так, что обеспечивается линейный закон изменения частоты управляемого генератора 8. 1 ил.Заказ 3122 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4(5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к радиотехникеи связи и может быть использовано е измерительной технике,Целью изобретения является повышение линейности закона изменения частотывыходных сигналов,На чертеже представлена структурнаяэлектрическая схема генератора частотномодулированных сигналов.Генератор частотно-модулированныхсигналов содержит тактовый генератор 1,датчик 2 сигнала направления счета, реверсивный счетчик 3, первый, второй и третийцифроаналоговые преобразователи 4-6, весовой сумматор 7 и управляемый генератор8.Генератор частотно-модулированныхсигналов работает следующим образом.Тактовые импульсы с выхода тактовогогенератора 1 поступают на счетный входреверсивного счетчика 3, направления счета которого задается датчиком 2. Двоичныйкод с выхода реверсивного счетчика 3 параллельно поступает на информационныевходы первого, второго и третьего цифроаналоговых преобразователей 4-6, выходныенапряжения которых поступают на входывесового сумматора 7, одновременно выходное напряжение первого цифроаналого. вого преобразоавтеля 4 является опорнымдля второго цифроаналогового преобразователя 5, выходное напряжение которогоявляется опорным для третьего цифроаналогового преобразователя 6, При этом опорное напряжение первого цифроаналоговогопреобразователя 4 имеет постоянное значение. На выходе первого цифроаналоговогопреобразователя 4 реализуется линейнаязависимость напряжения О от двоичного кода на его входе, а на выходах второго итретьего цифроаналоговых преобразователей 5, 6 реализуются квадратичная и кубическая соответственно зависимости. Напряжения с выходов первого, второго итретьего цифроаналоговых преобразовате 5 лей 4-6 суммируются весовым сумматором7, при этом коэффициенты передачи по еговходам соответствуют весовым коэффициентам а, Ь, с. Учитывая, что выходное напряжение весового сумматора 710 Ч=аО+ЬО +сОявляется управляющим напряжением управляемого генератора 8, то изменениемего нелинейности компенсируется неидеальность характеристики управления и уста 15 нааливается линейный закон изменениячастоты управляемого генератора 8.Формула изобретенияГенератор частотно-модулированныхсигналов, содержащий последовательно со 20 единенные тактовый генератор, счетчик,первый цифроаналоговый преобразователь, весовой сумматор и управляемый генератор,отличающийсятем,что,сцельюповышения линейности закона изменения25 частоты выходных сигналов, введены датчиксигнала направления счета, а также второйи третий цифроаналоговые преобразователи, информационные входы которых соединены с входом первого цифроаналогового30 преобразователя, выход которого соединенс опорным входом второго цифроаналогового преобразователя, выход второго цифроаналогового преобразователя соединен свторым входом весового сумматора и с35 опорным входом третьего цифроаналогогопреобразователя, выход которого соединенс третьим входом весового сумматора, приэтом счетчик выполнен в виде реверсивногосчетчика, управляющий вход которого сое 40 динен с выходом датчика сигнала направления счета,
