Теплообменник для термообработки карбонатсодержащих материалов в кипящем слое
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

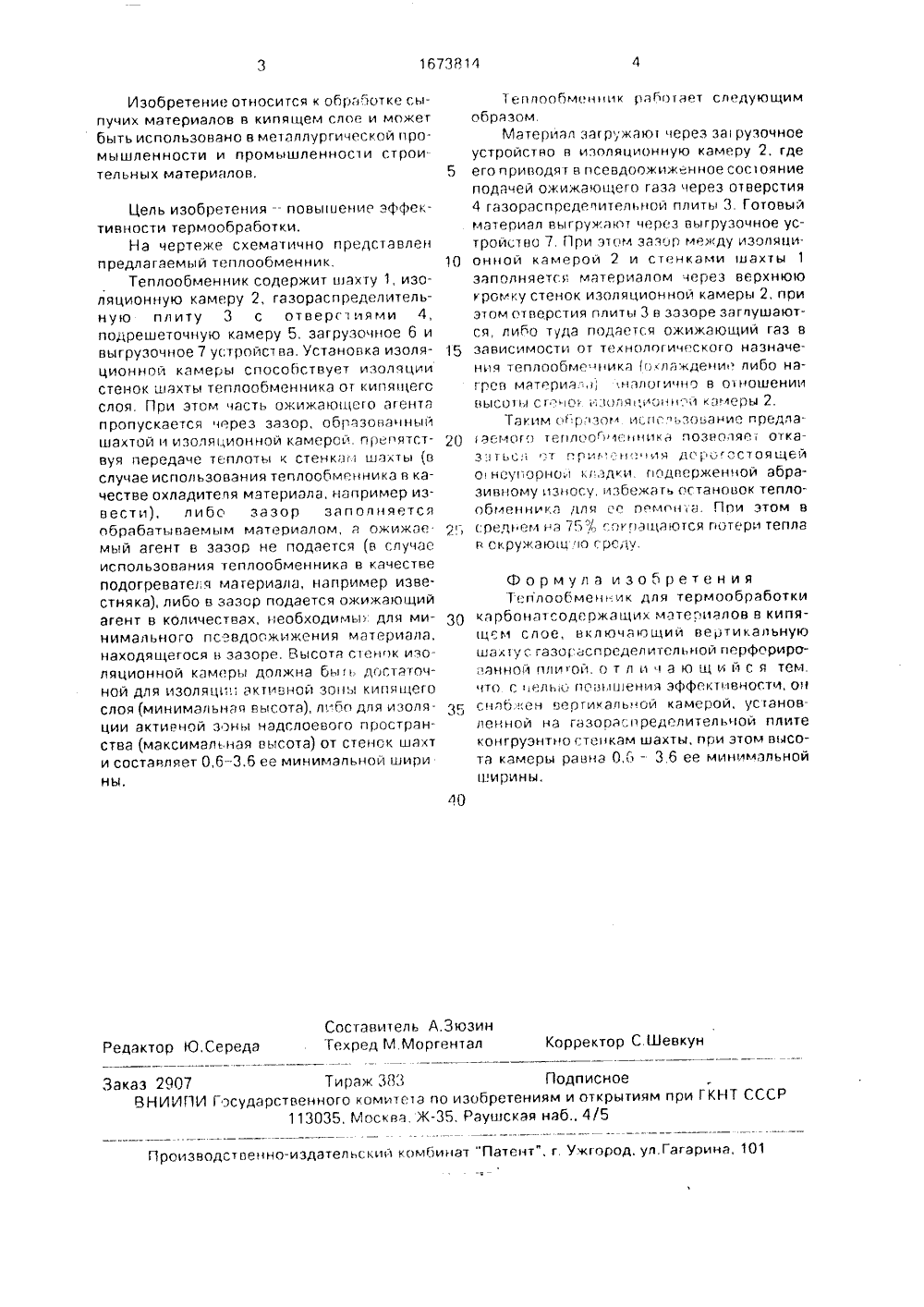

СОГОЗ СОВЕТСКИХСОЦИАЛИС ГИЧЕ СКИХРЕСПУБЛИК.,Ж 167381 27 В 15/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ПИСАНИЕ ИЗОБРЕТЕНИЯ й(54) ТЕПЛООБМЕННИК ДЛЯ ТЕРМООБРАБОТКИ КАРБОНАТСО,ЦЕРЖАЩИХ МАТЕРИАЛОВ В КИПЯЩЕМ СЛОЕ(57) Изобретение относится к обработке сыпучих материалов в кипящем слое и может быть использовано в металлургической, химической промышленности и промышленности строительных материалов. Цель изобретения - повышение эффективности термообработки, Теплообменник содержит вертикальную шахту 1 с газораспределительной перфорированной плитой 3 в основании, На плите 3 расположена изоляционная камера 2, образованная вертикальными стенками, установленными на плите конгруэнтно стенкам шахты, при этом высота камеры равна 0,6-3,6 ее минимальной ширины. 1 ил.1673 Р 14 Изобретение относится к обработке сыпучих материалов в кипящел слое и может быть использовано в металлургической промышленности и промышленности строительных материалов. 40 Составитель А,ЗюзинТехред М Моргентал Корректор С, Шевкун Редактор Ю,Середа Заказ 2907 Тираж 303 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская ндб., 4/5 Производственно-издательский комбинат "Патент", г У.кгород, ул.Гагарина, 101 Цель изобретенияповышение эффективности термообработки.На чертеже схематично представлен предлагаемый теплообменник.Теплообменник содержит шахту 1, изоляционную камеру 2, газораспределительную плиту 3 с отвергияли 4, подрешеточную камеру 5, загрузочное 6 и выгрузочное 7 уст ройст ва, Установка изоляционной камеры способствует изоляции стенок шахты теплообменника от кипящего слоя, При этом часть ожиждющего агента пропускается через зазор, образованный шахтой и изоляционной камерой препятствуя передаче теплоты к стенкам шахты (в случае использования теплообменника в качестве охладителя мэтеридла, например извести), либо зазор заполняется обрабатываемым материалом, а ожижае. мый агент в зазор не подается (в случае использования теплообменника в качестве подогревателя магериалд, например известняка), либо в зазор подается ожижающий агент в количествах, необходимы для минимального псевдоожижения материала, находящегося в зазоре. Высота сенпк изо. ляционной камеры должна бы сть достаточной для изоляции активной зоны кипящего слоя (минимальная высота), либо для изоляции активной зоны нддслоевого простран. ства (максимальная высота) от стенок шахт и составляет 0,63,6 ее минимальной шири ны,1 еппообменник работает следующимобразомМатериал загружаю через за рузочноеустройство в изоляционную камеру 2, где 5 его приводят в псевдоожиженное состояниеподачей ожижающего газа через отверстия 4 газордспределительной плиты 3 Готовый материал выгруждкт через выгрузочное устройство 7 При этгл зазор между изоляци онной камерой 2 и стенками шахты 1заполняетгя материалом через верхнюю кромку стенок изоляционнои камеры 2, при этом отверстия плиты 3 в зазоре заглушаются, либо туда подается ожижающий газ в 15 зависимости от технологического назначения теплообменика 1 г лдждени либо нагрев материалндлогично в оношении высот ы с г. юг идола циол: и кд леры 2.Таким обргзгм испо ьзование прсдла 1 демого теплоогн 1 ен ника гозволяеоткэзэтьс, т г.риь;.:и.ия дсогостоящей огнеупорной кладки подверженной абразивному износу, избежать агтановок теплообленникд для ее пемгн а Ппи этом в сред елд 75% сокгдщдются готери тепла г окружаюгц ю срсду. Формула изобретения Теплообменник для термообработки 30 карбондтсодержащих мате-палов в кипящем слое, включающий вертикальную шахту с газораспределительной перфорироанной пли ой. о т л ид ю щ и й с я тем что с нелью повышения эффективности, он 35 сндбкен веогикаль,ой камерой, установленной на газордспределительной плите конгруэнтно стенкам шахты, при этом высота камеры равна 0,6 - 3 6 ее минимальной ширины,
СмотретьЗаявка
4697663, 31.05.1989
ДОНЕЦКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЧЕРНОЙ МЕТАЛЛУРГИИ
ВОЛОХОВ ВИТАЛИЙ АЛЕКСАНДРОВИЧ, ВАНЖА АНАТОЛИЙ НИКОЛАЕВИЧ, ДОРОГОЙ ИГОРЬ АЛЕКСАНДРОВИЧ, КОНОВАЛОВ НИКОЛАЙ ФЕДОРОВИЧ, ШОСТАК ВАСИЛИЙ АЛЕКСАНДРОВИЧ, ИЛЮЩЕНКО ИГОРЬ ВЛАДИМИРОВИЧ, БАХЧЕЕВ НИКОЛАЙ ФЕДОРОВИЧ, ТИХОВИДОВ СЕРГЕЙ АЛЕКСЕЕВИЧ, СОШИН ВИКТОР ИГНАТЬЕВИЧ
МПК / Метки
МПК: F27B 15/00
Метки: карбонатсодержащих, кипящем, слое, теплообменник, термообработки
Опубликовано: 30.08.1991
Код ссылки
<a href="https://patents.su/2-1673814-teploobmennik-dlya-termoobrabotki-karbonatsoderzhashhikh-materialov-v-kipyashhem-sloe.html" target="_blank" rel="follow" title="База патентов СССР">Теплообменник для термообработки карбонатсодержащих материалов в кипящем слое</a>
