Способ сравнения чисел
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

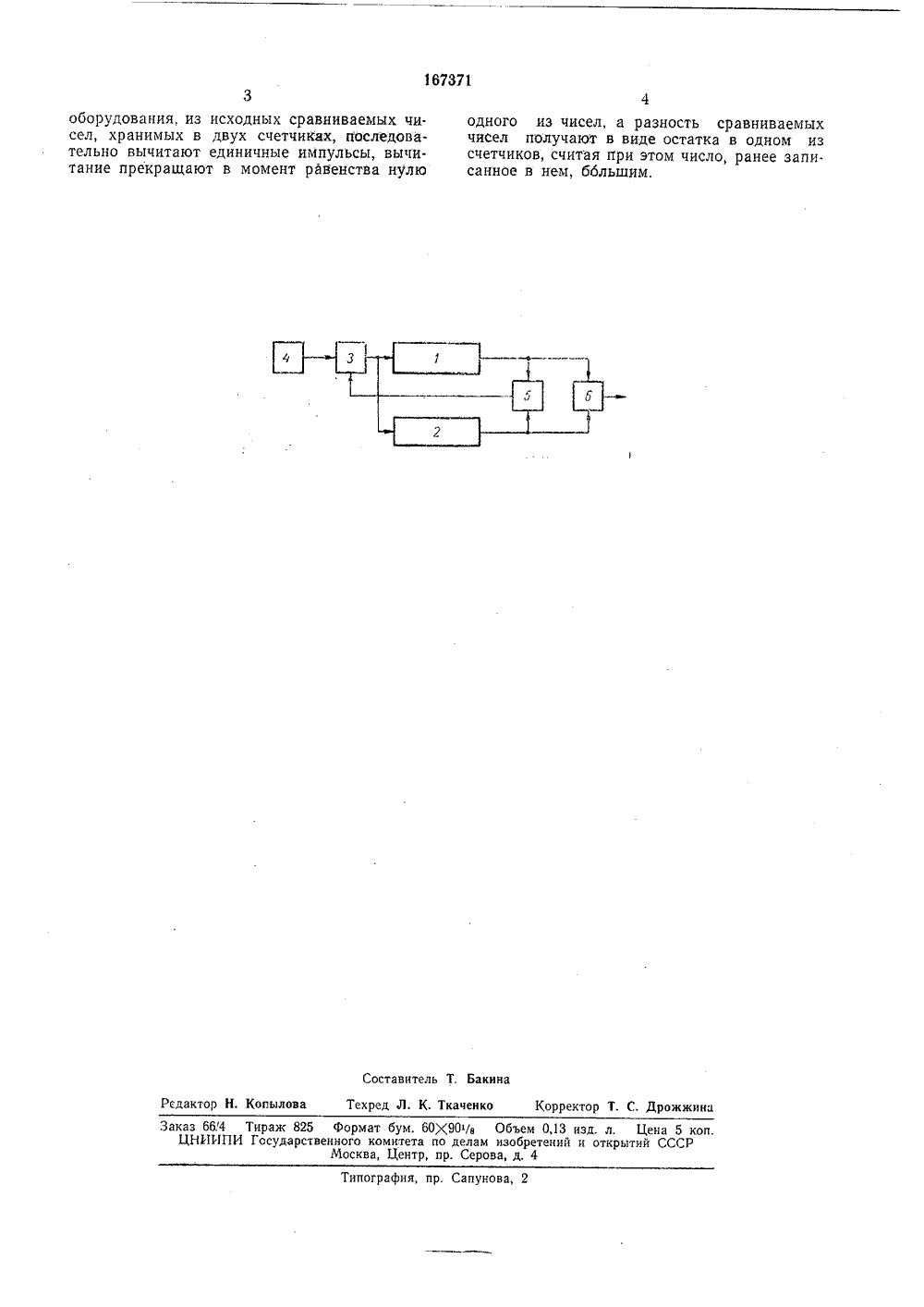

Союз СоветскихСоциалистицескихРеспублик Зависимое от авт. свидетельства М Кл. 42 Ш, 14,г З.Х 11.1963 ( 872254/2 Заявлено иоритет Государственныикомитет ло делам изобретенийи открытий СССР С 681.142 688.8) Опубликовано 04,1,1965, БюллетеньДата опубликования описания 8.11.196 Авторыизобретсни В. Чхеидзе и Ю. С. Манук аявите ОСОБ СРАВНЕНИЯ ЧИ ключ и запирает его. Этим операция сравнения заканчивается.Естественно, что число, оэтого во втором счетчике, есниваемых чисел.Если А ) В, то разность по окончании сравнения оказывается в регистре 1. Если А ( В, разность фиксируется в регистре 2, При равенстве же сравниваемых чисел оба регистра по окончании сравнения оказываются на нуле, и индикация этого случая осугцествляется по сигналу на выходе схемы совпадения б.Очевидно, что способ может быть использован в любых системах счисления, в которых осуществимы счетчики единичных приращений, При этом становится возможным, используя хорошо разработанные устройства вычислительной и импульсной техники (реверсивные счетчики, генераторы импульсов, полусумматоры, ключи и т. д.), значительно упростить операцию точного сравнения двух чисел и реализовать прецизионные цифровые компараторы методом обьгчного инженерного конструирования. ставшееся после ть разность сравмет изоб Пр Способ с тем, что, с зования раздписная группа Х присоединением заявки М Известны способы сравнения чисел, позволяющие определять либо знак неравенства, либо численное значение разности.Предложенный способ сравнения чисел отличается от известных тем, что для непосредственного использования различных кодов, а также упрощения оборудования, из исходных сравниваемых чисел, хранимых в двух счетчиках, последовательно вычитают единичныс импульсы; вычитание прекращают в момент равенства нулю одного из чггсел, а разность сравниваемых чисел получают в виде остатка в одном из счетчиков, считая при этом число, ранее записанное в нем, ббльшим,Иа чертежике приведена структурная схема, поясняющая способ сравнения чисел с определением как знака неравенства, так и численного значения разности,Предварительно в регистры 1 и 2, выполненные в виде вычитающих счетчиков того кода, в котородг представлены сравниваемые числа, вводятся соответственно сами сравниваемые числа А и В,Затем через нормально открытый ключ 3 на оба счетчика синхронно подают импульсы от генератора 4. В момент установки одного из счетчиков на нуль формируется сигнал окончания операции, который через сборку 5 воздействует па равнения чисел, отгичпющиис целью непосредственного испольличных кодов, а также упрощенияЗаказ 664 Тираж 825 Формат бум. 60)(901/8 Объем 0,13 изд. л. Цена 5 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2 оборудования, из исходных сравниваемых чи. сел, хранимых в двух счетчиках, последовательно вычитают единичные импульсы, вычитание прекращают в момент равенства нулю одного из чисел, а разность сравниваемых чисел получают в виде остатка в одном из счетчиков, считая при этом число, ранее запи. санное в нем, большим.
СмотретьЗаявка
872254
М. В. Чхеидзе, Ю. С. Манук
МПК / Метки
МПК: G06F 7/02
Опубликовано: 01.01.1965
Код ссылки
<a href="https://patents.su/2-167371-sposob-sravneniya-chisel.html" target="_blank" rel="follow" title="База патентов СССР">Способ сравнения чисел</a>
