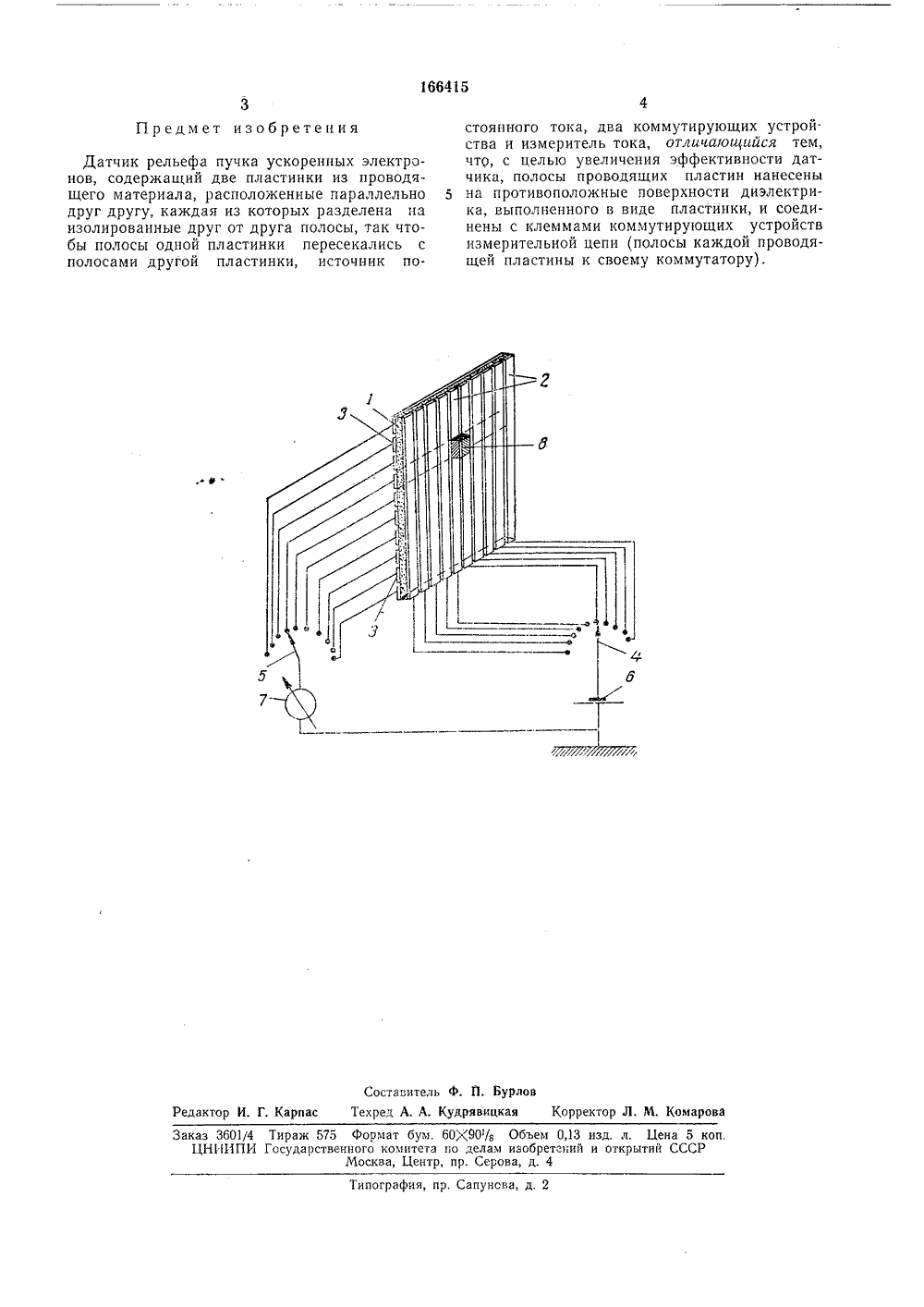

Датчик рельефа пучка ускоренных электронов

Номер патента: 1744507

Опубликовано: 30.06.1992

Авторы: Коломиец, Семенюк, Цимбалюк, Яковуник

МПК: G01G 23/02

Метки: весов, датчика, защитное, электронно-тензометрических

...другой посредством резьбового соединения - с опорной плитой, при этом роль пружины выполняет сама кольцевая втулка,Новым в предлагаемом устройстве является выполнена передаточного механизма в виде кольцевой втулки с ромбическим поперечным сечением. Такое выполнение передаточного механизма позволяет за счет выбора . угла при вершине сечения ромба втулки значительно уменьшить горизонтальную составляющую усилия, уменьшая тем самым габариты устройства. Такое исполнение устройства позволит устранить трениескольжения между элементами передаточного механизма, За счет предварительногоподжатия кольцевой втулки посредствомрегулировочного винта достигается выполнение самой кольцевой втулкой функцийпружины, эа счет чего уменьшаются габариты и...

Номер патента: 1290087

Опубликовано: 15.02.1987

Авторы: Гроссман, Кравченко, Лысюк, Марцинкевич, Миндин, Семенюк

МПК: G01G 23/02

Метки: весов, датчика, защитное, электронно-тензометрических

...взаимоцей 30 ствует с шариками 5, расположенными в радиальных пазах кольцевого диска 6 и опирающимися на основание 2, Шарики 5 контактируют с торообразной поверхностью наружного бурта 7 нажимной втулки 8. Втулка 8 имеет противо положно расположенный .бурту 7 внутренний бурт 9, между которым и гайкой 1 О установлена предварительно сжатая пружина 11. Гайка 10 взаимодействует с соединенной с основанием .40 2 шпилькой 12. Параллельно датчику 3 установлены жесткие упоры 13. 2Защитное устройство для датчикаработает следующим образом.Нагрузка от датчика 3 через опорное кольцо 4 и шарики 5 воспринимается наружным буртом 7 нажимной втулки 8 и передается с помощью ее внутреннего бурта 9 на предварительносжатую пружигу 11При возникновении...

Номер патента: 534326

Опубликовано: 05.11.1976

Авторы: Резниченко, Углов, Чесаков

МПК: B23K 15/00

Метки: геометрических, параметров, пучка, технологического, электронного

...снимаются показания с одного из проводников датчика 2.Изменения этого тока используются дляоценки рассеяния зондирующего электронного пучка и, следовательно, для оценки геометрических параметров зондируемого электронного пучка.Для этого необходимо рассчитать дифференциальное сечение рассеяния Аб зондирующего пучка, используя формулу Резерфорда для однократного рассеяния:30 где Уя - ускоряющее напряжение зондирующего пучка, Ь - СОНЬ (5 10 м),Х-угол, определяемый размерами однойиз токопроводящих полос датчика,рад ),При использовании схемы, представленнойна фиг, 1, ток на датчике 2 изменяетсяпрямо пропорционально величинейб, поскольку другие величины в уравнении (1)не изменяются при изменениях величинызаряда технологического пучка,...

Номер патента: 1547990

Опубликовано: 07.03.1990

Авторы: Акопянц, Емченко-Рыбко, Кайдалов, Непорожний, Шершнев

МПК: B23K 9/10

Метки: длины, пучка, электронного

...пучка 2 с электронно-оптической осью электронной сварочной пушки 1, Одновременно взводится триггер 22 и через элемент И 11 на суммирующий вход счетчика 14 начинают поступать тактовые импульсы с выхода генератора 10, ЦАП 15 формируется сигнал развертки электронного пучка 2, После соприкосновения электронного пучка 2 с первой металлической пластиной 8 и достижения тока через эту пластину, равного половине тока пучка, срабатывает первый элемент 6 сравнения, триггер 20 перебрасывается, триггер 21 взводится, Тактовые импульсы качинают поступать через элемент И 12 на вычитаюший вход счетчика 14 и од-, новременно на счетный вход счетчика 17, ЦАП 15 отрабатывается отклонение электронного пучка 2 к второй пласти- л5 154 не Я, и в момент...

Номер патента: 502130

Опубликовано: 05.02.1976

Авторы: Баранов, Колесников

МПК: F02P 5/04

Метки: датчик, зажигания, системы, электронной

...ротора генератора, жестко 15 связанного с ротором датчика, клювы 4 и 5пластин 3 поочередно проходят мимо сердечников 10, 11 и башмака 14, в результате чего обмотки 12, 13 пронизываются магнитными потоками Фь Фь Фз, форма и полярность 2 д которых показана на фпг. 6.В положении, показанном на фиг, 3, длясоздания э.д.с. в обмотке 13 используется поток рассеяния магнита датчика (Ф,), который замыкается с одной пластины 3 через окру жающую среду на магнитопроводящую крышку 7 статора 8 и далее через се 11 деч.и)с 1 О и воздушный зазор - на другую пластину 3 ротора датчика.В положении, показанном на фпг. 4, для 3:) создания э.д.с. в обмотках используется рабочий магнитный поток (Ф), замыкающийся с клювов 4, 5 через воздушные зазоры и...
