Генератор радиоимпульсов

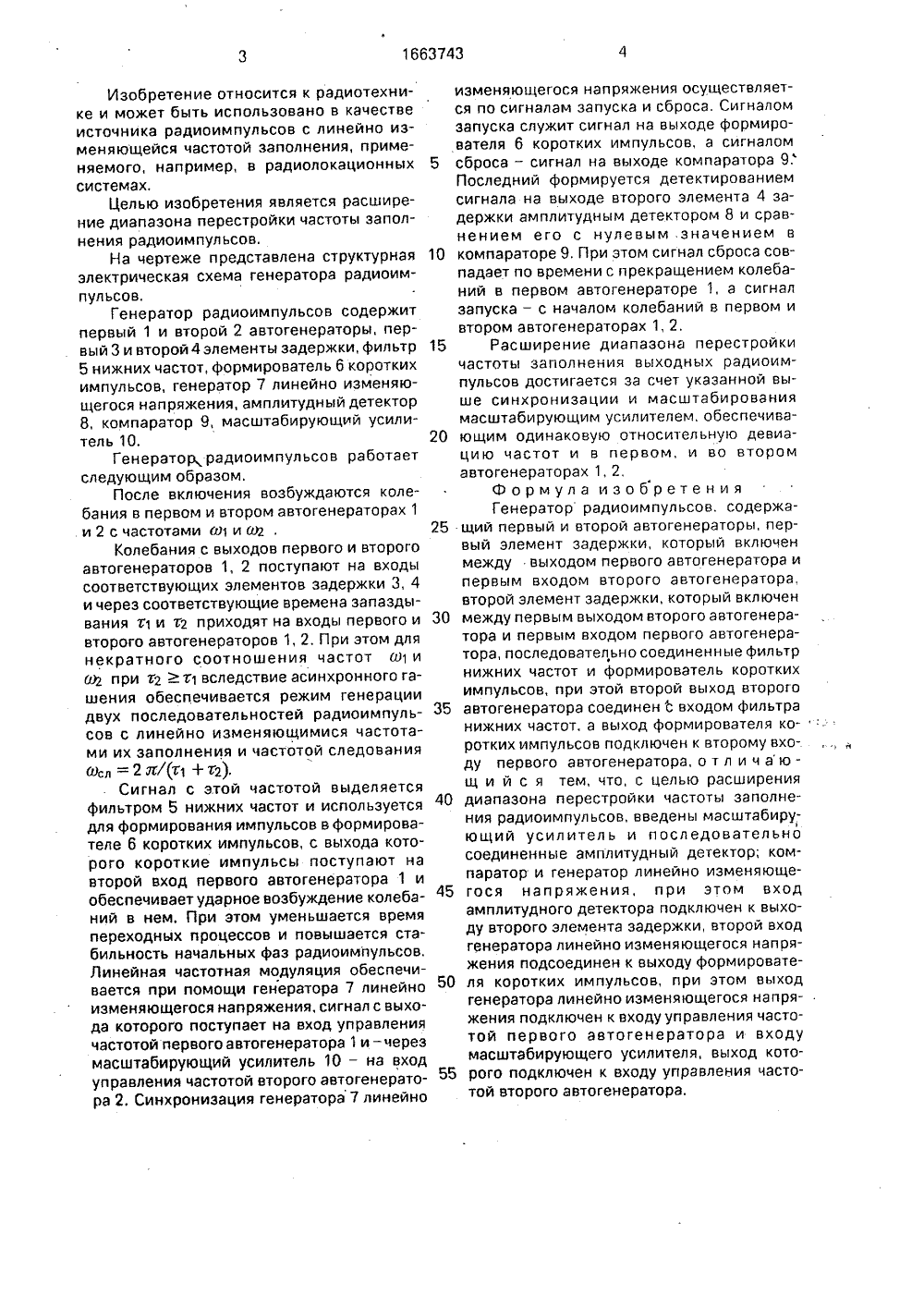

союз советских социАлистически 1663743 ЕСПУБЛИК(51)5 Н 03 В 25/00 ОБРЕТЕ ОПИСА Поляков, В,П.Мввв о(Х ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЪСТВ(71) Харьковский институт инженеров железнодорожного транспорта им. С, М, Кирова(56) Авторское свидетельство СССР М 590846, кл. Н 03 В 25/00, 21.04.76, (54) ГЕНЕРАТОР РАДИОИМПУЛЬСОВ (57) Изобретение относится к радиотехнике, Цель изобретения - расширение диапазона перестройки частоты заполнения выходных радиоимпульсов, Генератор радиоимпульсов содержит автогенераторы 1 и 2, элементы задержки 3 и 4, фильтр 5 нижних частот, формирователь 6 коротких импульсов, генератор 7 линейно изменяющегося напряжения, детектор 8, компаратор 9 и масштабирующий усилитель 10, Колебания с выходов автогенераторов 1 и 2 через соответствующие элементы задержки 3 и 4 приходят на входы автогенераторов 1 и 2 и вследствие асинхронного гашения обеспечивают режим генерации двух последовательностей радиоимпульсов с линейно изменяющимися частотами. Фильтр 5 выделяет сигнал с частотой следования радиоимпульсов,. который используется для формирования импульсов в формирователе б. Короткие импульсы поступают на второй вход автогенератора 1 и обеспечивают ударное возбуждение колебаний в нем. Линейная частотная модуляция обеспечивается при помощи генератора 7, Сигнал с его выхода поступает на вход управления частотой автогенератора 1 и - через усилитель 10 - на.вход управления частотой автогенератора 2, Синхронизация генератора 7 осуществляется сигналом запуска, который поступает с выхода формирователя б, и сигналом сброса, который поступает с выхода компаратора 9 и формируется детектированием сигнала на выходе элемента 4 задержки амплитудным детектором 8 и сравнением его с нулевым значением в компараторе 9. 1 ил,5 10 15 20 25 30 35 40 45 50 55 Изобретение относится к радиотехнике и может быть использовано в качестве источника радиоимпульсов с линейно изменяющейся частотой заполнения, применяемого, например, в радиолокационных системах.Целью изобретения является расширение диапазона перестройки частоты заполнения радиоимпульсов,На чертеже представлена структурная электрическая схема генератора радиоимпульсов,Генератор радиоимпульсов содержит первый 1 и второй 2 автогенераторы, первый 3 и второй 4 элементы задержки, фильтр 5 нижних частот, формирователь 6 коротких импульсов, генератор 7 линейно изменяющегося напряжения, амплитудный детектор 8, компаратор 9, масштабирующий усилитель 10.Генератор радиоимпульсов работает следующим образом.После включения возбуждаются колебания в первом и втором автогенераторах 1 и 2 с частотами в 1 и аа,Колебания с выходов первого и второго автогенераторов 1, 2 поступают на входы соответствующих элементов задержки 3, 4 и через соответствующие времена запаздывания 71 и тг приходят на входы первого и второго автогенераторов 1, 2. При этом для некратного соотношения частот в 1 и й 32 при тгт вследствие асинхронного гашения обеспечивается режим генерации двух последовательностей радиоимпульсов с линейно изменяющимися частотами их заполнения и частотой следования мсл = 2 Ы(т 1 + т 2).Сигнал с этой частотой выделяется фильтром 5 нижних частот и используется для формирования импульсов в формирователе 6 коротких импульсов, с выхода которого короткие импульсы поступают на второй вход первого автогенератора 1 и обеспечивает ударное возбуждение колебаний в нем. При этом уменьшается время переходных процессов и повышается стабильность начальных фаз радиоимпульсов, Линейная частотная модуляция обеспечивается при помощи генератора 7 линейно изменяющегося напряжения, сигнал с выхода которого поступает на вход управления частотой первого автогенератора 1 и - через масштабирующий усилитель 10 - на вход управления частотой второго автогенератора 2, Синхронизация генератора 7 линейно изменяющегося напряжения осуществляется по сигналам запуска и сброса, Сигналом запуска служит сигнал на выходе формирователя 6 коротких импульсов, а сигналом сброса - сигнал на выходе компаратора 9; Последний формируется детектированием сигнала на выходе второго элемента 4 задержки амплитудным детектором 8 и сравнением его с нулевым .значением в компараторе 9, При этом сигнал сброса совпадает по времени с прекращением колебаний в первом автогенераторе 1, а сигнал запуска - с началом колебаний в первом и втором автогенераторах 1, 2.Расширение диапазона перестройки частоты заполнения выходных радиоимпульсов достигается за счет указанной выше синхронизации и масштабирования масштабирующим усилителем, обеспечивающим одинаковую относительную девиацию частот и в первом, и во второмавтогенераторах 1, 2, Формула изобретения Генератор радиоимпульсов, содержащий первый и второй автогенераторы, первый элемент задержки, который включен между выходом первого автогенератора и первым входом второго автогенератора, второй элемент задержки, который включен между первым выходом второго автогенератора и первым входом первого автогенератора, последовательно соединенные фильтр нижних частот и формирователь коротких импульсов, при этой второй выход второго автогенератора соединен с входом фильтра нижних частот, а выход формирователя коротких импульсов подключен к второму входу первого автогенератора, о т л и ч а ющ и й с я тем, что, с целью расширения диапазона перестройки частоты заполнения радиоимпульсов, введены масштабирующий усилитель и последовательно соединенные амплитудный детектор; компаратор и генератор линейно изменяющегася напряжения, при этом вход амплитудного детектора подключен к выходу второго элемента задержки, второй вход генератора линейно изменяющегося напряжения подсоединен к выходу формирователя коротких импульсов, при этом выход генератора линейно изменяющегося напряжения подключен к входу управления частотой первого автогенератора и входу масштабирующего усилителя, выход которого подключен к входу управления частотой второго автогенератора,
