Автомат для счета и упаковки листовых материалов, например мипластовых сепараторов

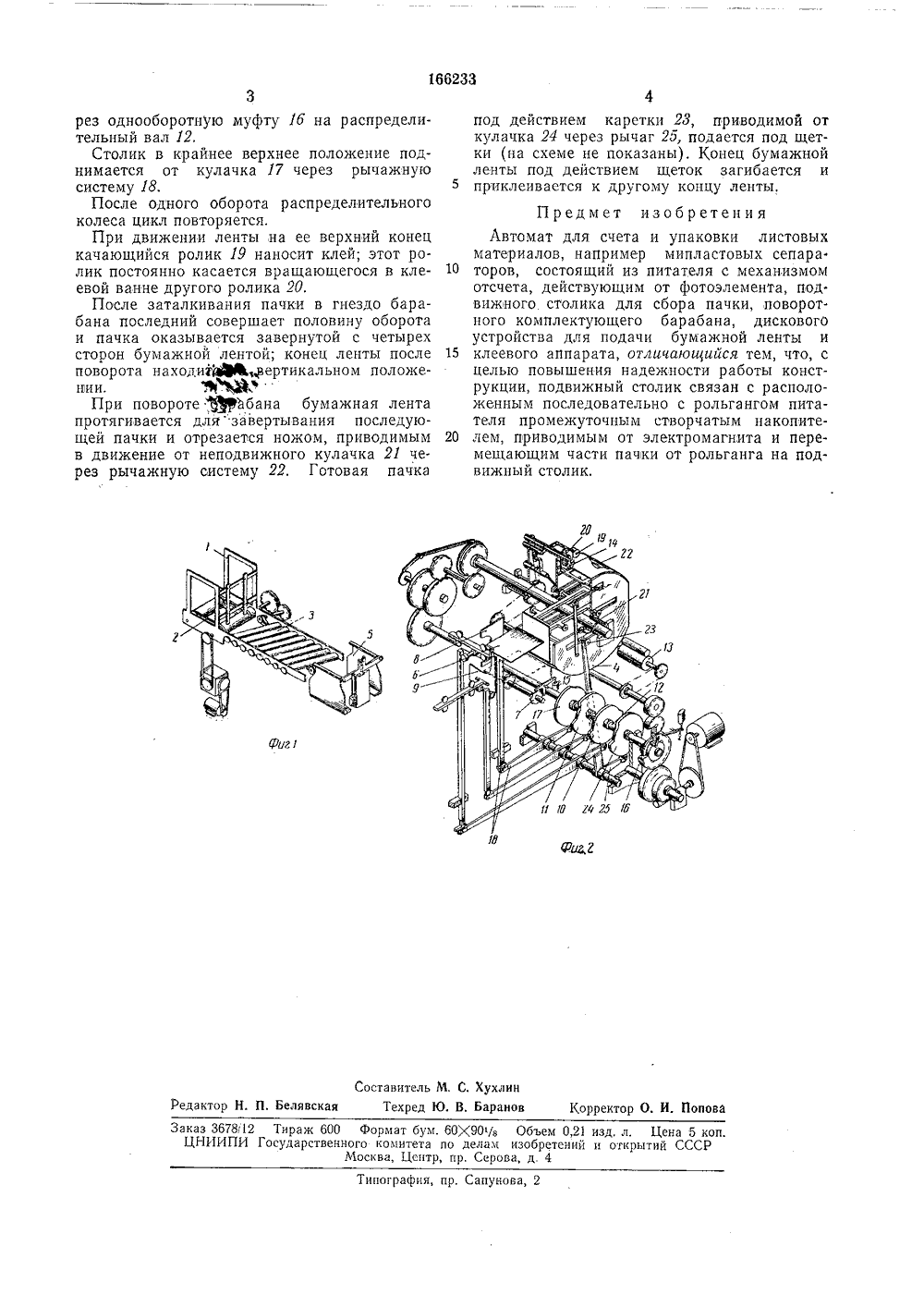

166233 Союз СоветскихСоциалистическихРеспублик Зависимое от авт. свидетельстваЗаявлено 28,11,1962 ( 766916/23 с присоединением заявки5 е,5 МПК О Государственный комитет по делам изобретений и открытий СССРиорит Опубликовано. 10.Х 1.1964. БюллетеньДата опубликования описания 25,1.1965 ДКАвторыизобретен явите АВТОМАТ ДЛЯ СЧЕТА И УПАКОВ НАПРИМЕР МИПЛАСТО ма питателя кинематическ сооранной части ывает электро- выдач собираетереходит в край- мает на конечвоздействует че 5 По удалении из створокпачки (пятой части) срабат магнит 15, После пяти таких ся полная пачка и столик п нее нижнее положение, наж 0 ный выключатель, который гт ком сквоз одписная группа Ло 89. Н. Маркер, М. А. Нахам Известны конструкции комплектующих автоматов, состоящих из питателя, механизма счета, действующего от фотоэлемента, подвижного столика для сбора пачки, поворотного комплектующего барабана, устройства для подачи бумажной ленты и клеевого аппарата. Однако такие конструкции сложны и ненадежны.Предлагаемый автомат для счета и упаковки листовых материалов отличается от известных тем, что подвижный столик его связан с расположенным последовательно с рольгангом питателя промежуточным створчатым накопителем, приводимым от электромагнита и перемещающим части пачки от рольганга на подвижный столик, Благодаря такому усовершенствованию надежность конструкции повышается.Кинематическая схе автомата показана на фиг. 1, ая схема автомата - на фиг. 2.Автомат содержит питатель и механизм обвязки. Пнтательвыполнен в виде бункера 1, расположенного над выводным транспортером 2, последовательно с которым установлен рольганг 3, снабженный на выходе фотоэлементом для подсчета пластин (на схеме не показан).В механизм обвязки пачки входг плектующий поворотный барабан 4 со, А, Власьев и М. Н. Гросм ЛИСТОВЫХ МАТЕРИАЛХ СЕПАРАТОРОВ ным прямоугольным пазом, перед которым расположен промежуточный створчатый накопитель Б пачки, связанный со столиком б, периодически перемегцаюгцимся по вертикали с помощью храпового механизма 7.Пачки подаются в паз комплектующего барабана, а затем выталкиваются из него при помощи рычажпо-реечных толкателей 8 и 9, управляемых кулачками 10 и 11 распределительного вала 12. Роликовый питатель 18, связанный с комплектующим барабаном и клеевым аппаратом И, предназначен для обвязки пачки бумажной лентой.Принцип р а боты а в то и а та. Г 1 осле сборки части пачки электрический счетчик дает импульс на электромагнит механизма. сборки. Электромаппп открывает створки накопителя 5, и собранная часть пачки падает па столик б. В начале формирования пачки столик находится в крайнем верхнем положении и удерживается собачками храпового механизма 7, связанного с электромагпитом 15.166233 Составитель М. С. Хухлинактор Н. П. Белявская Техред Ю. В, Баранов Корректор О. И. Попова Заказ 367812 Тираж 600 Формат бум. 60 К 90/8 Объем 0,21 изд, л. Цена 5 ко ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова,рез однооборотную муфту 1 б на распределительный вал 12,Столик в крайнее верхнее положение поднимается от кулачка 17 через рычажную систему 18.После одного оборота распределительного колеса цикл повторяется.При движении ленты на ее верхний конец качающийся ролик 19 наносит клей; этот ролик постоянно касается вращающегося в клеевой ванне другого ролика 20.После заталкивания пачки в гнездо барабана последний совершает половину оборота и пачка оказывается завернутой с четырех сторон бумажной лентой; конец ленты после поворота находиб 4 ИВвертикальном положении. ъ Э"При повороте ЯЬбана бумажная лента протягивается для "завертывания последующей пачки и отрезается ножом, приводимым в движение от неподвижного кулачка 21 че. рез рычажную систему 22. Готовая пачка под действием каретки 23, приводимой от кулачка 24 через рычаг 25, подается под щетки (на схеме не показаны). Конец бумажной ленты под действием щеток загибается и 5 приклеивается к другому концу ленты. Предмет изобретенияАвтомат для счета и упаковки листовыхматериалов, например мипластовых сепара.10 торов, состоящий из питателя с механизмомотсчета, действующим от фотоэлемента, подвижного столика для сбора пачки, поворотного комплектующего барабана, дискового устройства для подачи бумажной ленты и 15 клеевого аппарата, от,гичающийся тем, что, сцелью повышения надежности работы конструкции, подвижный столик связан с расположенным последовательно с рольгангом питателя промежуточным створчатым накопите лем, приводимым от электромагнита и перемещающим части пачки от рольганга на подвижный столик.
