Заправки ездовой камерь в автопокрышку
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 165881
Авторы: Клестов, Чистополов
Текст

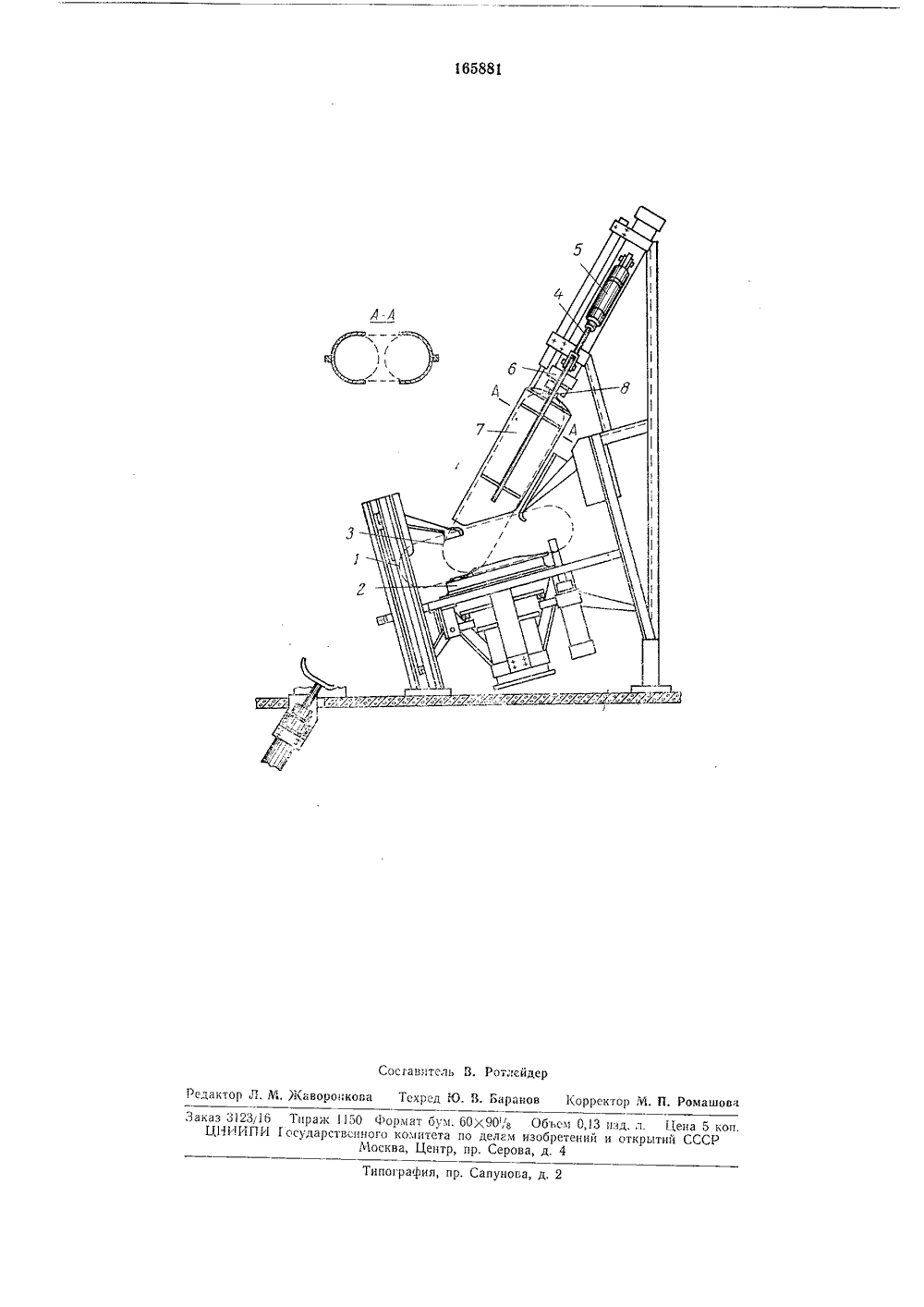

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства39 аб 1702 аявлено 27.И 11,1962 ( 792355 г 23-4присоединением заявкиГосударственный комитет по дедам изобретений и открытий СССР: 678.029.31,088.8) Опубликовано 26.Х.19 б 4. Бюллетень20 Дата опубликования описания 8.Х 11.19 б 4 Авторы зобретеш Е. И, Клестов, Л. И. Чистополов и Б, Диденк витель НОК ДЛЯ ЗАПРАВКИ ЕЗДОВОЙ КАМЕРЬ В АВТОПОКРЫШКУмает вид двух параллельных цилиндров, сложенных вместе. Один пз торцов цилиндров направлен внутрь полости автопокрышки, а на противоположный торец нажимает выталкиватель 8. При нажатии выталкивателя ца подекатую ездовую камеру последняя, скользя по желобам захватов, уходит во внутреннюю полость автопокрьппки. Скомплектованная шина снимается механизмом снятия шины со станка,Предлагаемая конструкция станка позьоляет освободиться от те 1 келых ручных операций. Работа на станке сводится к управлению соответствующими .Еехапизмами станка. Станок для заир в.,и садовой камеры в автопокрышку, включающий смонтированные на общей жесткой раме механизм подьема автопокрышки, механизм разведения бортов, механизм снятия скомплектованной шины, отл ич а ющийся тем, что, с целью повь 1 шеция производительности, на общей жесткой раме смонтирован механизм заправки камеры в автопокрын 1 ку, состоящий из двух сходящихся захватов для сжатия камеры и выталкивателя, соединенного с пневмоцилнндром. 1 дпггснал грцггла Лб 5 В производстве пневматических автомобильных енин установка ездовой камеры в автопокрышку является трудоемкой операцией, выполняемой вручную на комплектовочном станке, который служит лишь для установки автопокрышки и разведения ее бортов.Предлагается новая конструкция комплектовочного станка, которая позволяет механизировать установку ездовой камеры в автопокрьшЕку. Особенность этого станка заклю чается в том, что, с цельЕО повышения производительности, механизм заправки ездовой камеры в автопокрышку смонтирован на общей жесткой раме и состоит из двух сходящихся захватов с желобами для сжатия камеры и 15 вытал кивателя, ссединенного с пневмоцилиндром.На чертеже схематически изобраекеп станок для заправки ездовой камеры в автопокрышку. 20Автопокрышка 1 устанавливается на стаподьемпиком 2, После закрелепие 1 О- крьш 1 ки и разведения ее бортов поддутая ездовая камера 3 устанавливается сверху на автопокрышку под пекотооым угло к пей, 25Штоки 4 пневмоцилипдров 5, действуя на захваты б с желобами 7, заставляют последние сжимать ездовую камеру, которая припиредмет изобретепиТипография, пр. Сапунова, д, 2 ЯЯ каз 323 ЦН 1 зИП Тираж 1150 Формат оум. 60 Х 90",з Объем 0,13 изд. л. Цена 5 коссударствспного комитета по делам изобретений и открытий СССРМосква, Центр, пр. Серова, д. 4
СмотретьЗаявка
792355
Е. Н. Клестов, Л. И. Чистополов Б. Л. Диденко
МПК / Метки
МПК: B29D 30/06
Метки: автопокрышку, ездовой, заправки, камер
Опубликовано: 01.01.1964
Код ссылки
<a href="https://patents.su/2-165881-zapravki-ezdovojj-kamer-v-avtopokryshku.html" target="_blank" rel="follow" title="База патентов СССР">Заправки ездовой камерь в автопокрышку</a>
Станок для заправки ездовой камеры в автопокрышку
Номер патента: 384687
Опубликовано: 01.01.1973
МПК: B29D 30/06, B29D 30/08
Метки: автопокрышку, ездовой, заправки, камеры, станок
...соединенный с пневмоцилиндром; на фиг. 3 - разрез по Л - Л на фиг. 2.Станок содержит закрепленный на стойках 1, 2 и 3 стол 4, на котором размещен центрируюший автопокрьвшку шаблон 5 с захватами б нижнего борта автопокрышки, смонтированными с возможностью радиального перемещения относительно шаблона посредством пневмоцилинлра 7; установленные с,возможностью вертикального перемещения относительно стоек 1, 2, и 3 приводные захваты 8 вврхнего борта автопокрышки и механизм 9 для заправки камеры в автопокрышку, расположенный на стойке 3, состоящий из пневмоцилиндра 10, на штоке которого размещен выталкнватель 11, и пневмоцилинлров 12, шарнирно смонтированных на . пневмоцилиндре 10 и штоками 13 шарнирно связанных с рычагами 14, на...
