Щеткодержатель для электрической машины

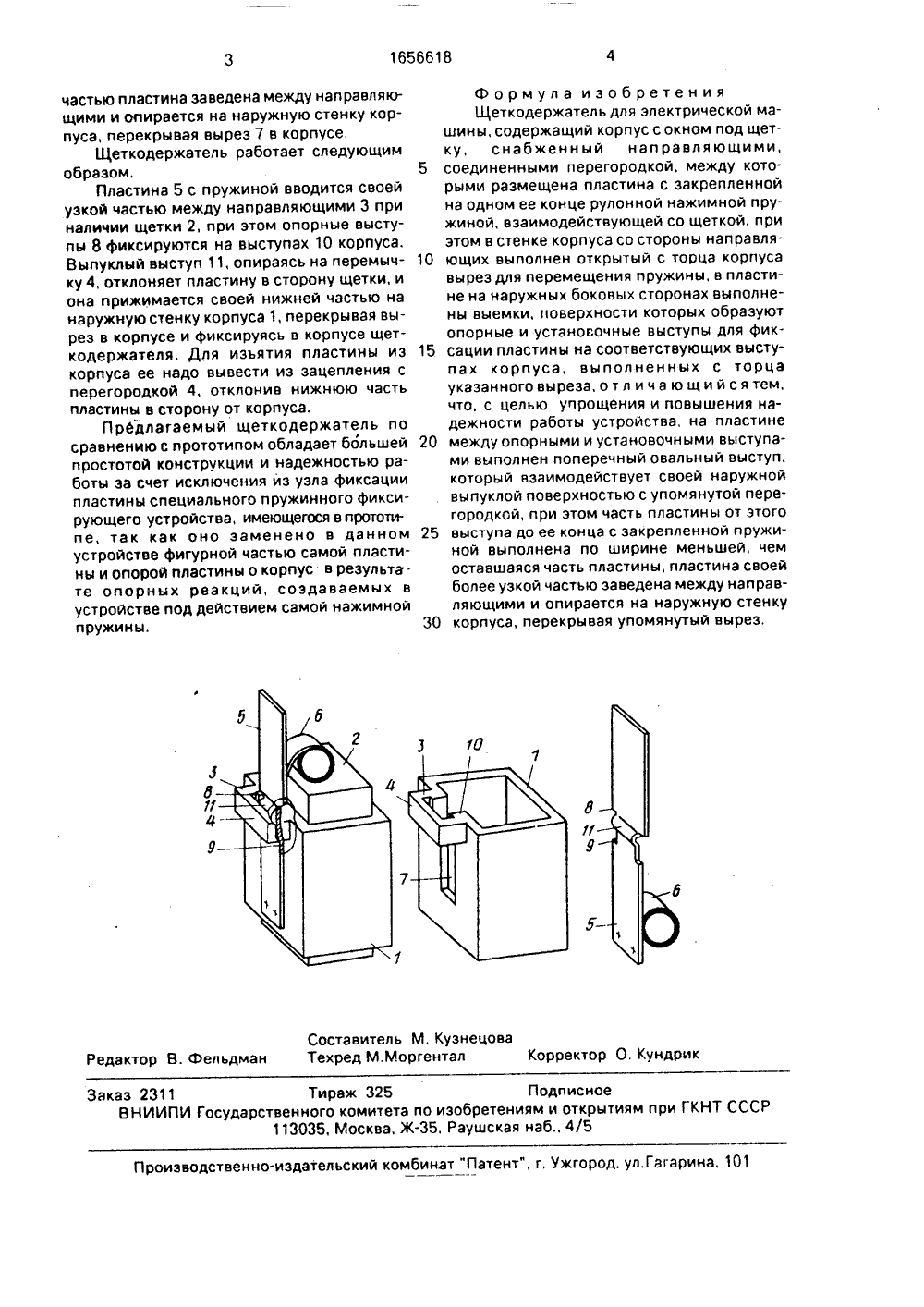

)5 Б Т Изобре ке в части электричес зовано в к машин пос Целью ние устроГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССР М 322818, кл, Н 01 й 39/40, 1970.Авторское свидетельство СССР М 1339701, кл, Н 01 В 39/40, 1986.(54) ЩЕТКОДЕРЖАТЕЛЬ ДЛЯ ЭЛЕКТРИЧЕСКОЙ МАШИНЫ(57) Изобретение относится к электротехнике в части создания щеткодержателей для электрических машин и может быть использовано в контактных узлах электрических машин постоянного и переменного тока. Целью изобретения является упрощение устройства и повышение надежности работы. Щеткодержатель содержит корпус 1 с окном под щетку 2, снабженный направляющими 3, соединенными перегородкой 4 с закрептение относится к электротехнисоздания щеткодержателей для ких машин и может быть испольонтактных узлах электрических тоянного и переменного тока. изобретения является упрощества и повышение надежности иработы,На чертеже показан предлагаемый щеткодержатель, общий вид.Щеткодержатель содержит корпус 1 с окном под щетку 2, снабженный направляющими 3, соединенными перегородкой 4, между которыми размещена пластина 5 с закрепленной на одном ее конце рулонной нажимной пружиной 6, взаимодействующей ленной на одном ее конце рулонной нажимной пружиной 6, взаимодействующей со щеткой 2. В стенке корпуса 1 со стороны направляющих 3 выполнен открытый с торца корпуса вырез 7 для перемещения пружины 6, В пластине 5 на наружных боковых сторонах выполнены выемки, поверхности которых образуют опорные 8 и установочные 9 выступы для фиксации пластины на соответствующих выступах корпуса, выполненных с торца выреза 7, На пластине между выступами.8 и 9 выполнен поперечный овальный выступ 11, выпуклая поверхность которого взаимодействует г, перегородкой 4, Часть пластины от этого выступа до ее конца с закрепленной пружиной выполнена по ширине меньшей, чем остальная часть пластины, и этой узкой частью пластина заведена между направляющими и опирает- ется на наружную стенку корпуса, перекрывая вырез в корпусе. 1 ил,со щеткой 2. В стенке корпуса 1 со стороны направляющих 3 выполнен открытый с торца корпуса вырез 7 для перемещения пружины 6. В пластине 5 на наружных боковых сторонах выполнены выемки, поверхности которых образуют опорные 8 и установочные 9 выступы для фиксации пластины на соответствующих выступах 10 корпуса, выполненных с торца выреза 7. На пластине между выступами 8 и 9 выполнен поперечный овальный выступ 11, выпуклая поверхность которого взаимодействует с перегородкой 4. Часть пластины от этого выступа до ее конца с закрепленной пружиной выполнена по ширине меньшей, чем остальная часть пластины, и этой узкой1656618 3 д- У ф У Составитель М. КузнецоваРедактор В. Фельдман Техред М.Моргентал Коррект ундрик Тираж 325 Подписное И Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж, Раушская наб., 4/5аказ 2ВНИ роизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 1 частью пластина заведена между направляющими и опирается на наружную стенку корпуса, перекрывая вырез 7 в корпусе,Щеткодержатель работает следующим образом.Пластина 5 с пружиной вводится своей узкой частью между направляющими 3 при наличии щетки 2, при этом опорные выступы 8 фиксируются на выступах 10 корпуса. Выпуклый выступ 11, опираясь на перемычку 4, отклоняет пластину в сторону щетки, и она прижимается своей нижней частью на наружную стенку корпуса 1, перекрывая вырез в корпусе и фиксируясь в корпусе щеткодержателя. Для изъятия пластины из корпуса ее надо вывести из зацепления с перегородкой 4, отклонив нижнюю часть пластины в сторону от корпуса.Предлагаемый щеткодержатель по сравнению с прототипом обладает большей простотой конструкции и надежностью работы эа счет исключения из узла фиксации пластины специального пружинного фиксирующего устройства, имеющегося в прототипе, так как оно заменено в данном устройстве фигурной частью самой пластины и опорой пластины о корпус в результате опорных реакций, создаваемых в устройстве под действием самой нажимной пружины,Формула изобретения Щеткодержатель для электрической машины, содержащий корпус с окном под щетку, снабженный направляющими, 5 соединенными перегородкой, между которыми размещена пластина с закрепленной на одном ее конце рулонной нажимной пружиной, взаимодействующей со щеткой, при этом в стенке корпуса со стороны направля ющих выполнен открытый с торца корпусавырез для перемещения пружины, в пластине на наружных боковых сторонах выполнены выемки, поверхности которых образуют опорные и устаносочные выступы для фик сации пластины на соответствующих выступах корпуса, выполненных с торца указанного выреза, о т л и ч а ю щ и й с я тем, что, с целью упрощения и повышения надежности работы устройства, на пластине 20 между опорными и установочными выступами выполнен поперечный овальный выступ, который взаимодействует своей наружной выпуклой поверхностью с упомянутой перегородкой, при этом часть пластины от этого 25 выступа до ее конца с закрепленной пружиной выполнена по ширине меньшей, чем оставшаяся часть пластины, пластина своей более узкой частью заведена между направляющими и опирается на наружную стенку 30 корпуса, перекрывая упомянутый вырез.
