Устройство для измерения параметров листовых диэлектриков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

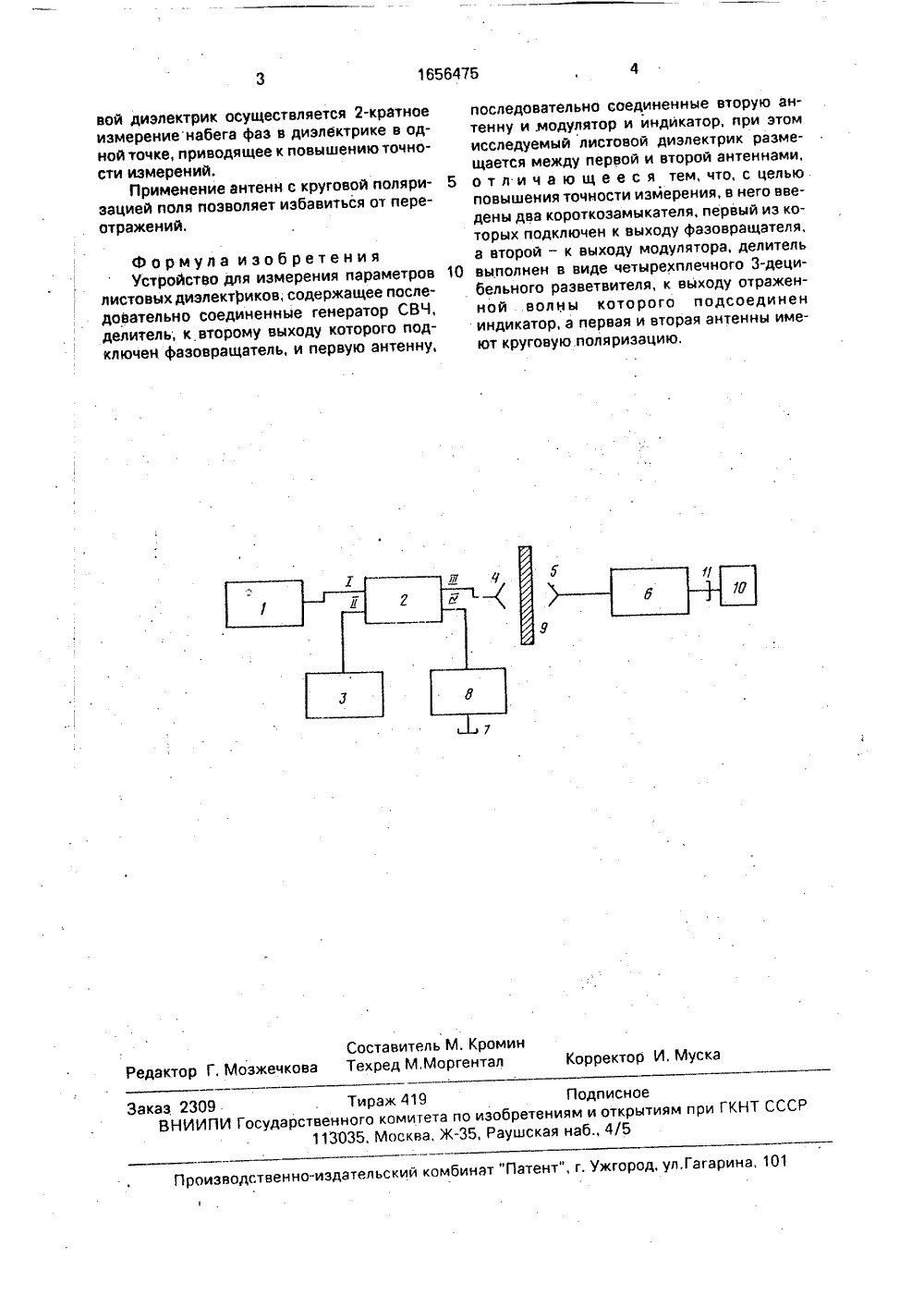

)5 6 01 В 27/2 ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР ОМИТЕТ ОТКРЫТИЯМ- ."шт- вл(Л Сс ОПИСАНИЕ ИЗОБР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРМ 1185269, кл. 6 01 В 27/26. 1984,Авторское свидетельство СССРМ 444052, кл, 6 01 В 27/26, 1974,(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ЛИСТОВЫХ ДИЭЛЕКТРИКОВ(57) Изобретение относится к измерительной технике. Цель изобретения - повышение точности измерений. Устройствосодержит генератор 1 СВЧ, делитель, выИзобретение относится к. измерительной технике и может быть использовано для измерения электрической толщины больших листов диэлектриков, в частности при контроле однородности электрической толщины антенных обтекателей.Цель изобретения - повышение точности измерений.На чертеже представлена структурная электрическая схема устройства для измерения параметров листовых диэлектриков.Устройство содержит генератор СВЧ 1, делитель, выполненный в виде четырехплечего 3-децибельного разветвителя 2, индикатор, выполненный в виде измерителя 3 сдвига фаз, первую 4 и вторую 5 антенны, модулятор 6, первый короткозамыкатель 7, фазовращатель 8, исследуемый листовой диэлектрик 9 и генератор 10 низкой частоты, второй короткозамыкатель 11,Устройство для измерения параметров листовых диэлектриков работает следующим образом,полненный в виде четырехплечего 3-деци: бел ьного разветвителя 2, индикатор. выполненный в виде измерителя 3 сдвига фаз. антенны 4 и 5 модулятор 6, короткозамыкатели 7 и 11, фазовращатель 8, исследуемый листовой диэлектрик 9 и генератор 10 низких частот. За счет совмещения в измерительном тракте трактов прохождения прямого и обратного сигналов через исследуемый листовой диэлектрик 9 осуществляется двухкратное измерение набега фаз в диэлектрике 9 в одной точке. приводящее к повышению точности измерений. Использование антенн 4 и 5 с круговой поляризацией поля позволяет избавиться от переотражений. 1 ил,Излучаемый генератором 1 немодулированныи сигнал поступает в плечо ра. вителя 2, в котором делится между пл а1 и И, и из плеча 11/ поступаетопорного сигнала, а из плеча 11 - наантенну 4, проходит через исследуемый ли- .стовой диэлектрик 9, принимается второй антенной 5 и поступает через модулятор 6 на второй короткозамыкатель 11. Отраженный от второго короткозамыкателя 11 СВЧ- . + сигнал, промодулированный по низкой частоте, переиэлучается второй антенной 5, ъф 1 вновь проходит через исследуемый листовой диэлектрик 9, принимается первой антенной 4 и поступает в плечо .11 разветвителя 2, в котором делится между плечами 1 и 1. В плечо 11 поступает и немодулированный опорный СВЧ-сигнал из плеча 1 Ч. Результирующий сигнал из плеча 1 поступает на измеритель 3.За счет совмещения в измерительном тракте трактов прохождения прямого и обратного сигналов через исследуемый листоПодписноепо изобретениям и открытиям при ГКНТ СС-35, Раушская наб., 4/5 аказ 2309 Тираж 419 ВНИИПИ Государственного комиге 113035, Москваизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10 вой диэлектрик осуществляется 2-кратное измерение набега фаз в диэлектрике в одной точке, приводящее к повышению точности измерений.Применение антенн с круговой поляризацией поля позволяет избавиться от переотражений. Ф О рмула и зоб рет енияУстройство для измерения параметров листовых диэлектриков, содержащее последовательно соединенные генератор СВЧ, делитель; к второму выходу которого подключен фазовращатель, и первую антенну,последовательно соединенные вторую антенну и.модулятор и индикатор, при этом исследуемый листовой диэлектрик размещается между первой и второй антеннами, 5 отличающееся тем,что,сцельюповышения точности измерения, в него введены два короткозамыкателя, первый из которых подключен к выходу фазовращателя, а второй - к выходу модулятора, делитель 10 выполнен в виде четырехплечного 3-децибельного разветвителя, к выходу отраженной волны которого подсоединен индикатор, а первая и вторая антенны имеют круговую поляризацию.
СмотретьЗаявка
4461480, 15.07.1988
ПРЕДПРИЯТИЕ ПЯ В-8624
БАЛАШОВ АЛЕКСЕЙ ФЕДОРОВИЧ, ЗАЙЧИКОВ ВИКТОР НИКОЛАЕВИЧ
МПК / Метки
МПК: G01R 27/26
Метки: диэлектриков, листовых, параметров
Опубликовано: 15.06.1991
Код ссылки
<a href="https://patents.su/2-1656475-ustrojjstvo-dlya-izmereniya-parametrov-listovykh-diehlektrikov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для измерения параметров листовых диэлектриков</a>
