Торцовое уплотнение ротора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1656256
Авторы: Семионичев, Сладкевич
Текст

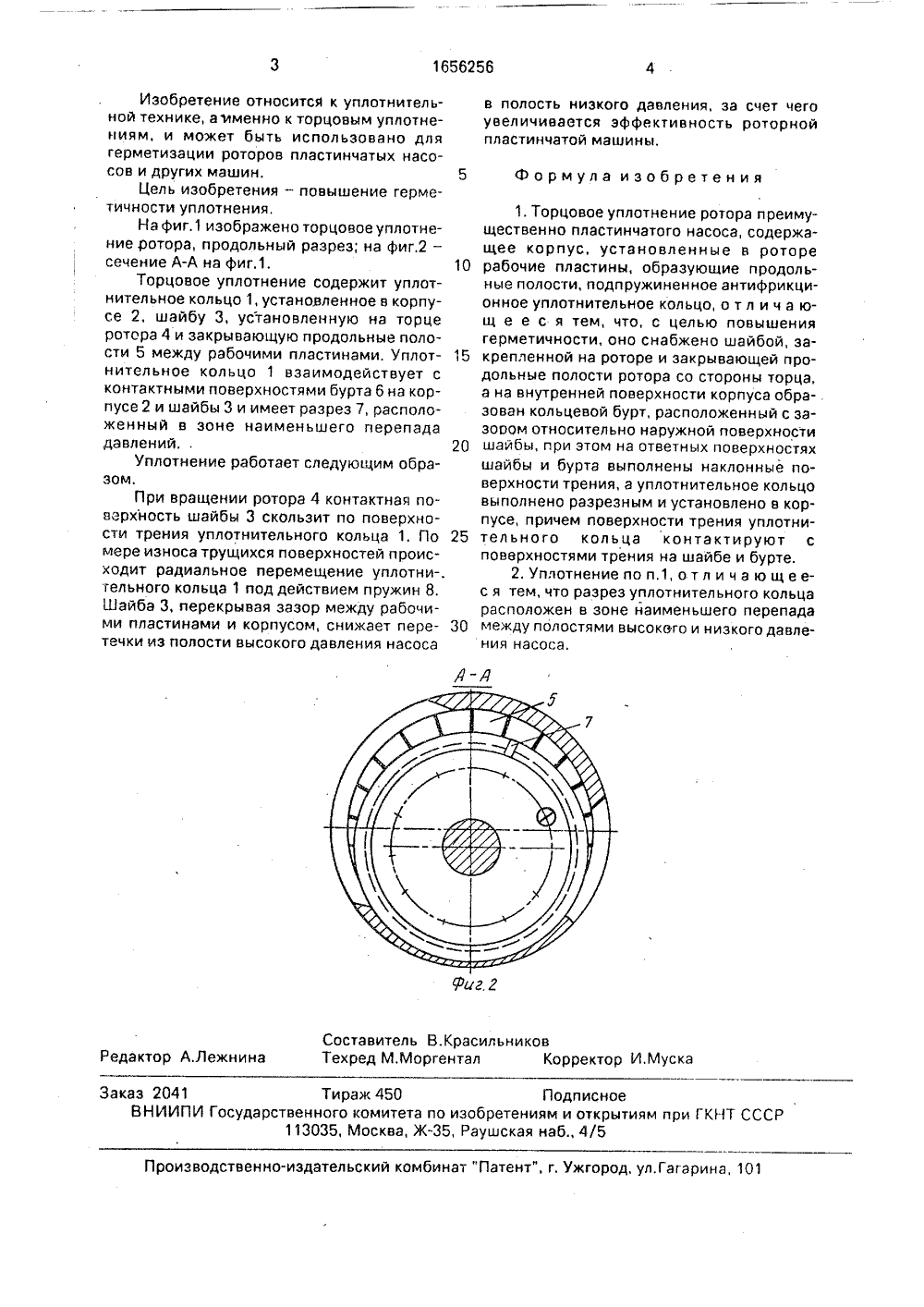

)5 Р 163 15/ ОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР ОМИТЕТОТКРЫТИЯМ 0.1 И МЮЯ Б": Я;. БРЕТЕ ТОРСКОМУ СВИ ЬСТВ мионичев нные компрессоовок. М; Государтво торговой с,8Н(56) Креймер НХ. Ротациоры для холодильных устанственное издательслитературы. 1959, с.11, ри(57) Изобретение относится к уплотнительной технике, а именно к торцовым уплотнениям, и может быть использовано для герметизации роторов пдастинчатых насосов и других машин. Цель изобретения - повышение герметичности уплотнения. Шайба 3 перекрывает пазы между рабочими пластинами, снижая перетечки из полости высокого давления в полость низкого давления. Разрезное уплотнительное кольцо 1 поджимается пружинами и по мере износа трущихся частей происходит его радиальное перемещение, 2 ил.1656256 5 Формула изобретения г.Г Составитель В.Красильниковедактор А.Лежнина Техред М.Моргентал Корректор И,Муска каз 2041 Тираж 450 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 венно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 из Изобретение относится к уплотнительной технике, амменно к торцовым уплотнениям, и может быть использовано для герметизации роторов плэстинчатых насосов и других машин.Цель изобретения - повышение герметичности уплотнения.На фиг.1 изображено торцовое уплотнение ротора, продольный разрез; на фиг.2 - сечение А-А на фиг.1,Торцовое уплотнение содержит уплотнительное кольцо 1, установленное в корпусе 2, шайбу 3, установленную на торце ротора 4 и закрывающую продольные полости 5 между рабочими пластинами. Уплотнительное кольцо 1 взаимодействует с контактными поверхностями бурта 6 нэ корпусе 2 и шайбы 3 и имеет разрез 7, расположенный в зоне наименьшего перепада давленийУплотнение работает следующим образом,При вращении ротора 4 контактная поверхность шайбы 3 скользит по поверхности трения уплотнительного кольца 1. По мере износа трущихся поверхностей происходит радиальное перемещение уплотни-, тельного кольца 1 под действием пружин 8. Шайба 3, перекрывая зазор между рабочими пластинами и корпусом, снижает перетечки из полости высокого давления насоса в полость низкого давления, зэ счет чегоувеличивается эффективность роторнойпластинчатой машины. 1. Торцовое уплотнение ротора преимущественно пластинчатого насоса, содержащее корпус, установленные в роторе10 рабочие пластины, образующие продольные полости, подпружиненное энтифрикционное уплотнительное кольцо, о т л и ч а ющ е е с я тем, что, с целью повышениягерметичности, оно снабжено шайбой, за 15 крепленной на роторе и закрывающей продольные полости ротора со стороны торца,а на внутренней поверхности корпуса образован кольцевой бурт, расположенный с зазооом относительно наружной поверхности20 шайбы, при этом на ответных поверхностяхшайбы и бурта выполнены наклонные поверхности трения, а уплотнительное кольцовыполнено разрезным и установлено в корпусе, причем поверхности трения уплотни 25 тельного кольца контактируют споверхностями трения на шайбе и бурте.2. Уплотнение по п.1, о т л и ч а ю щ е ес я тем, что разрез уплотнительного кольцарасположен в зоне йаименьшего перепада30 между полостями высоквго и низкого давления насоса,
СмотретьЗаявка
4659927, 07.03.1989
СЛАДКЕВИЧ ВЛАДИСЛАВ ПЕТРОВИЧ, СЕМИОНИЧЕВ СЕРГЕЙ РОМАНОВИЧ
МПК / Метки
МПК: F16J 15/34
Метки: ротора, торцовое, уплотнение
Опубликовано: 15.06.1991
