Способ усталостных испытаний образцов прямоугольного поперечного сечения

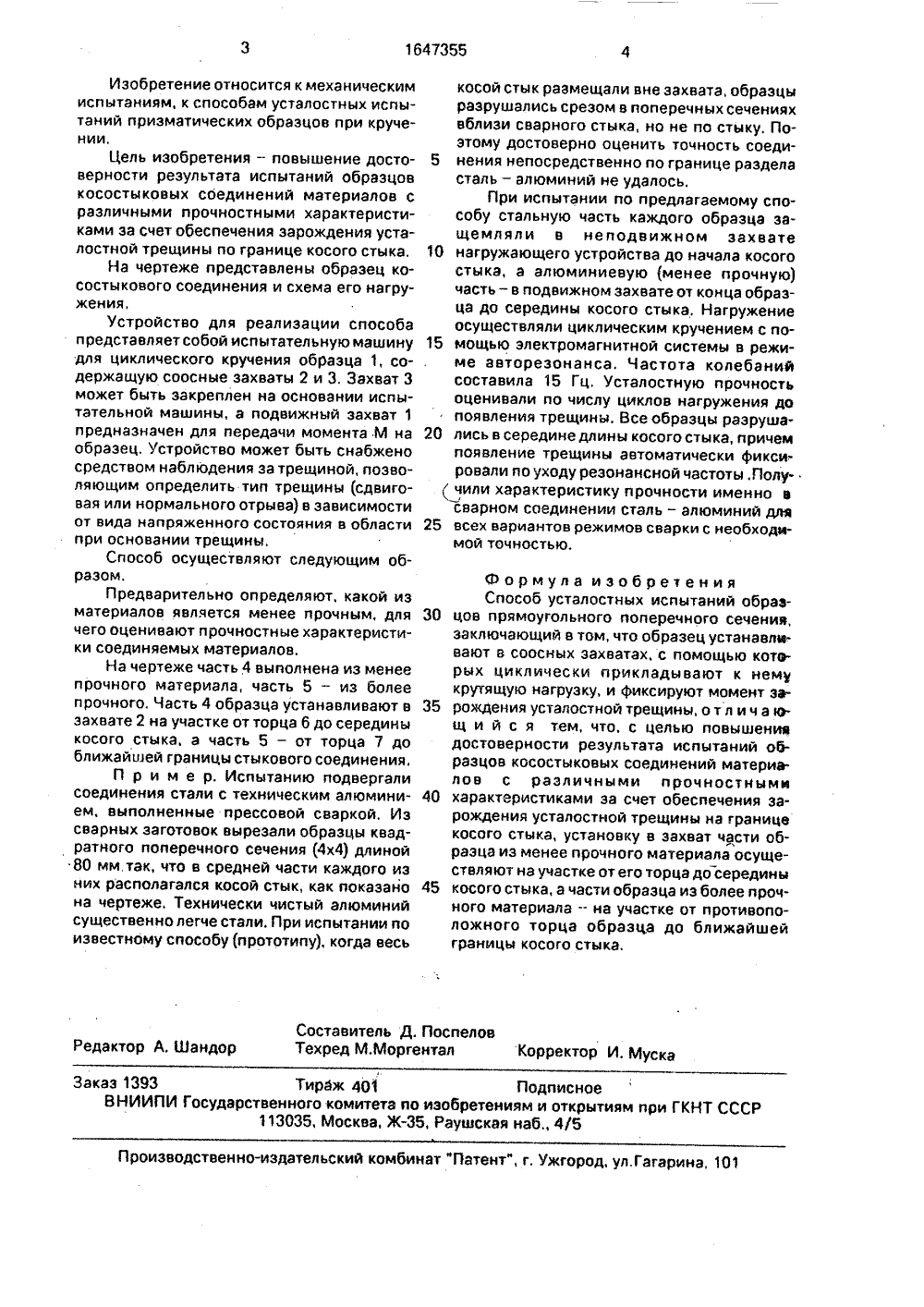

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 47355 А 01 ЙЗ/ ПИСАНИЕ ИЗОБРЕТЕНИЯ СВИДЕТЕЛЬСТВУ ТОРСКО ГОСУДАРСТВЕ ННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(21) 4643024/28 (22) 30,01.89 (46) 07,05.91. Бюл, Ф 17 (71) Кировский политехнический институт (72) Д.И.Василевич, В.М.Коростелев, В.Н,Дубров и Л.И.Новиков (53) 620.178 (088.8) (56 Сох Н. ТЬе 1 п 1 с 1 с 1 оп апб ргородас 1 оп оХ 1 ас 1 дце огас 1 з 1 и гп 11 б зсее р 1 есез о 1 здцаге зесс 1 оп. - Асгопапс 1 са Оцагсег 1 у, 1952, ч, 4, Ч 11, М 1, р. 1 - 18. (54) СПОСОБ УСТАЛОСТНЫХ ИСПЫТАНИЙ ОБРАЗЦОВ ПРЯМОУГОЛЬНОГО ПОПЕРЕЧНОГО СЕЧЕНИЯ (57) Изобретение относится к области механических испытаний, к способам у ных испытании призматических образцов при кручении. Цель изобретения - повышение достоверности результата испытаний образцов косостыковых соединений материалов с различными прочностными характеристиками за счет обеспечения зарождения усталостной трещины по границе косого стыка. Образец 1 устанавливают частью 4 из менее прочного материала в захвате 2 от торца 6 до середины косого стыка и частью 5 из более прочного материала в захвате 3 от торца 7 до границы косого стыка, что при циклическом кручении обеспечивает зарождение усталостной трещины по границе косого. стыка. 1 ил,1647355 Составитель Д. ПоспеловТехред М,Моргентал Корректор И, Муска Редактор А.Шандор Заказ 1393 Тираж 401 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 475 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к механическим испытаниям, к способам усталостных испытаний призматических образцов при кручении,Цель изобретения - повышение достоверности результата испытаний образцов косостыковых соединений материалов с различными прочностными характеристиками эа счет обеспечения зарождения усталостной трещины по границе косого стыка.На чертеже представлены образец косостыкового соединения и схема его нагружения,Устройство для реализации способа представляет собой испытательную машину для циклического кручения образца 1, содержащую соосные захваты 2 и 3. Захват 3 может быть закреплен на основании испытательной машины, а подвижный захват 1 предназначен для передачи момента М на образец. Устройство может быть снабжено средством наблюдения за трещиной, позволяющим определить тип трещины (сдвиговая или нормального отрыва) в зависимости от вида напряженного состояния в области при основании трещины,Способ осуществляют следующим образом.Предварительно определяют. какой из материалов является менее прочным, для чего оценивают прочностные характеристики соединяемых материалов.На чертеже часть 4 выполнена из менее прочного материала, часть 5 - из более прочного. Часть 4 образца устанавливают в захвате 2 на участке от торца 6 да середины косого стыка, а часть 5 - от торца 7 до ближайшей границы стыкового соединения,П р и м е р. Испытанию подвергали соединения стали с техническим алюминием, выполненные прессовой сваркой, Из сварных заготовок вырезали образцы квадратного поперечного сечения (4 х 4) длиной 80 мм.так, что в средней части каждого из них располагался косой стык, как показано на чертеже. Технически чистый алюминий существенно легче стали, При испытании по известному способу (прототипу), когда весь косой стык раамещали вне захвата, образцы разрушались срезом в поперечных сечениях вблизи сварного стыка, но не по стыку, Поэтому достоверно оценить точность соеди нения непосредственно по границе разделасталь - алюминий не удалось.При испытании по предлагаемому способу стальную часть каждого образца защемляли в неподвижном захвате 10 нагружающего устройства до начала косогостыка, а алюминиевую (менее прочную) часть - в подвижном захвате от конца образца до середины косого стыка, Нагружение осуществляли циклическим кручением с по мощью электромагнитной системы в режиме авторезонанса, Частота колебаний составила 15 Гц. Усталостную прочность оценивали по числу циклов нагружения до появления трещины, Все образцы разруша лись в середине длины косого стыка, причемпоявление трещины автоматически фиксировали по уходу резонансной частоты . Полу( чили характеристику прочности именно всварном соединении сталь - алюминий для 25 всех вариантов режимов сварки с необходимой точностью. Формула изобретения Способ усталостных испытаний образ цов прямоугольного поперечного сечения,заключающий в том, что образец устанавае.- вают в соосных захватах, с помощью котерых циклически прикладывают к нему крутящую нагрузку, и фиксируют момент зв рождения усталостной трещины, отл и ч а ещ и й с я тем, что, с целью повышенив достоверности результата испытаний образцов косостыковых соединений материа лов с различными прочностнымп 40 характеристиками эа счет обеспечения зарождения усталостной трещины на границе косого стыка, установку в захват части образца из менее прочного материала осуществляют на участке от его торца до середины 45 косого стыка, а части образца из более прочного материала - на участке от противоположного торца образца до ближайшей границы косого стыка.
