Сигнализатор уровня
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1645837
Авторы: Адоньев, Георгиев, Данилевский, Новомодний, Овчаренко, Рудович, Тышкевич
Текст

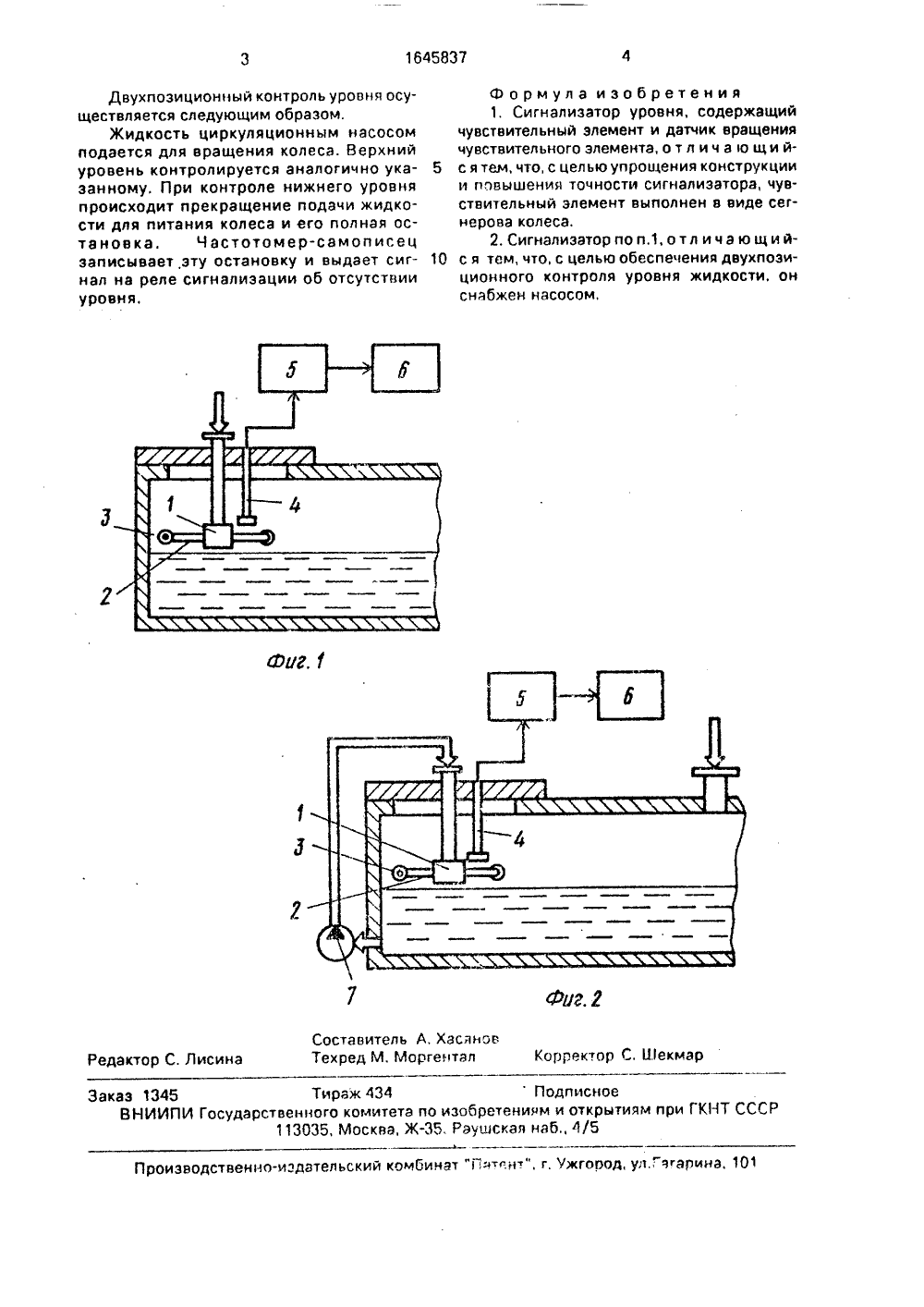

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1645837 А ю)5 6 01 Г 23/00 Н ЕНИ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСА ИЕ ИЗОБР К АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Дмитриенко Л.П, Приборы контроля ирегулирования уровня сыпучих материалов,М.: Энергия, 1978, с. 48, рис. 27.Авторское свидетельство СССРМ 347585, кл. С 01 Е 23/30, 1970,Изобретение относится к устройствам, используемым для сигнализации уровня жидкости и пастообразных материалов,Цель изобретения - упрощение конструкции и повышение точности сигнализатора.На фиг.1 изображен предлагаемый сигналиэатор уровня, на фиг.2 - то же, вариант выполнения.Сигнализатор содержит сегнерово колесо 1, подводящие трубки 2, реактивные сопла 3. бесконтактный датчик 4 вращения, сигнал которого поступает на регистрирующий прибор 5 и реле 6 сигнализации 6. Устройство снабжено также дополнительным циркуляционным насосом 7 (фиг.2).Сигнализатор работает следующим образом. Жидкость от источника питания постуает на сегнерово колесо и через подводя(54) СИГНАЛИЗАТОР УРОВНЯ(57) Изобретение относится к устройствам для сигнализации уровня жидких и пастообразных материалов. Цель изобретения - упрощение конструкции и повышение точности сигнализатора, Рабочая жидкость, вытекая из сопл сегнерова колеса, приводит его во вращение, частота которого зависит от уровня жидкости. Изменение частоты регистрируется, и сигнал подается на реле сигнализации. 1 з,п, ф-лы, 2 ил. щие трубки на реактивные сопла. которые могут быть установлены под углом к горизонтальной плоскости. В результате истечения жидкости из сопел создается реактивная тяга, приводящая во вращение сегнерово колесо, При взаимодействии подводящих трубок колеса и бесконтактного датчика на его выходе образуются дискретные сигналы, которые поступают на регистрирующий прибор - частотомер-самописец, который измеряет и записывает частоту вращения и выдает сигнал на срабатывание реле сигнализации об отсутствии заданного уровня жидкости,При соприкосновении сопел с контролируемым уровнем возникает тормозной эффект и сегнерово колесо резко меняет частоту вращения. Самописец отмечает это падение частоты вращения и выдает сигнал на реле сигнализации о достижении заданного уровня жидкостью.1645837 Составитель А. ХасановРедактор С. Лисина Техред М. Уоргентал Корректор С, Шекма Заказ 1345 Тираж 434 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб 4/5 комбинат "Пэ н.", г, Ужгород, ул.; чгарина 1 Производственно-издат Двухпозиционный контроль уровня осуществляется следующим образом.Жидкость циркуляционным насосом подается для вращения колеса, Верхний уровень контролируется аналогично указанному. При контроле нижнего уровня происходит прекращение подачи жидкости для питания колеса и его полная остановка. Частотомер-самописец записывает,эту остановку и выдает сигнал на реле сигнализации об отсутствии уровня. Формула изобретения 1, Сигнализатор уровня, содержащийчувствительный элемент и датчик вращения чувствительного элемента, о т л и ч а ю щ и й с ятем, что, с цельюупрощения конструкциии повышения точности сигнализатора, чувствительный элемент выполнен в виде сегнерова колеса.2. Сигнализатор по и.1, о т л и ч а ю щ и й с я тем, что, с целью обеспечения двухпоэиционного контроля уровня жидкости, он снабжен насосом,
СмотретьЗаявка
4396589, 11.01.1988
ПРЕДПРИЯТИЕ ПЯ М-5593
ТЫШКЕВИЧ ЛЕОНИД ВАСИЛЬЕВИЧ, РУДОВИЧ ИГОРЬ МИРОСЛАВОВИЧ, ГЕОРГИЕВ ИВАН ДМИТРИЕВИЧ, НОВОМОДНИЙ АНАТОЛИЙ ГРИГОРЬЕВИЧ, ОВЧАРЕНКО ВЛАДИМИР ГРИГОРЬЕВИЧ, ДАНИЛЕВСКИЙ АНАТОЛИЙ ЛАЗАРЕВИЧ, АДОНЬЕВ ВЯЧЕСЛАВ НИКОЛАЕВИЧ
МПК / Метки
МПК: G01F 23/00
Метки: сигнализатор, уровня
Опубликовано: 30.04.1991
Код ссылки
<a href="https://patents.su/2-1645837-signalizator-urovnya.html" target="_blank" rel="follow" title="База патентов СССР">Сигнализатор уровня</a>
