164470

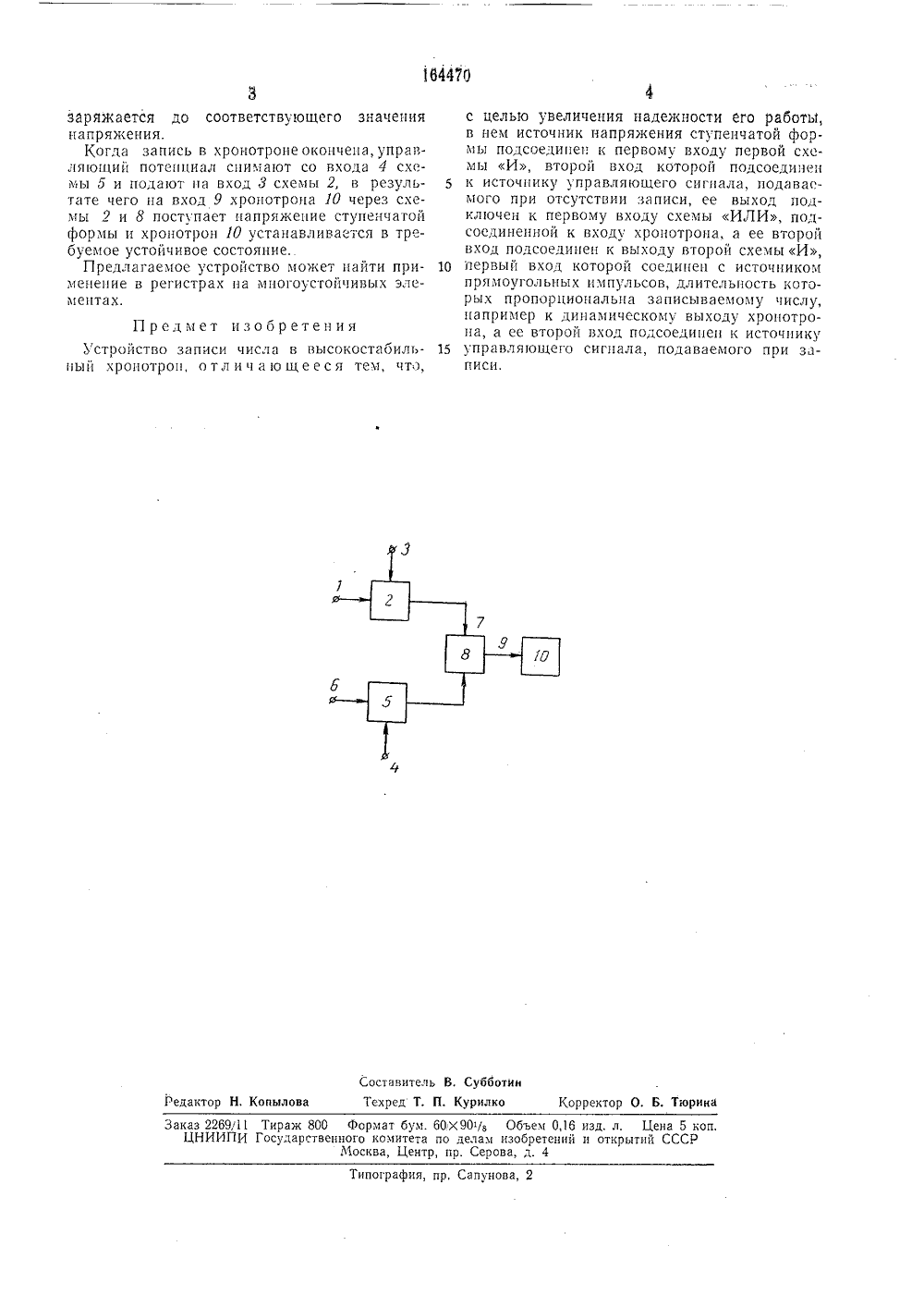

Союз Советских Социалистических Республик1 л. 42 щ 14 оа Заявлено 23.Х 11.1963 г. ( 872073/26-24) МПК О 061 Государственный комитет по делам изобретений ,н открытий СССРОпубликовано 13 Х 111.1964 г. Бюллетень16 УДК Дата опубликования описания 8.Х.1964 Авторыизобретения; А. Н. Бойко, Л. С. Ситников, В. П. Сигорский и Л. Л. Утяк Институт математики СО АН СССР аявитель: УСТРОЙСТВО ЗАПИСИ ЧИСЛА В ВЪСОКОСТАХРОНОТРОН НЫЙ дписная групаа 45 ойства аналогичного назначения не из вести ы.Предлагаемое устройство характеризуется тем, что в нем источник напряжения ступенчатой формы подсоединен к первому входу первой схемы И, второй вход которой подсоединен к источнику управляющего сигнала, подаваемого при отсутствии записи, ее выход подключен к первому входу схемы ИЛИ, подсоединенной ко входу хронотрона, а ее второй вход подсоединен к выходу втооой схемы И, первый вход которой соединен с источником прямоугольных импульсов, длительность которых пропорциональна записываемому числу, например к динамическому выходу хронотрона, а ее второй вход подсоединен к источнику управляюшего сигнала, подаваемого при записи.Предлагаемое устройство отличается большой помехоустойчивостью. Длительность прямоугольных импульсов, представляющих числа, задается запускающим напряжением ступенчатой формы, т. е. отдельным генератором, общим для всех многостабильных элементов (хронотронов), поэтому запись числа из хронотрона в хропотрон происходит с высокой надежностью.На чертеже представлена функциональная схема предлагаемого элемента.На вход 1 схемы 2 И подают напряжение ступенчатой формы, на вход 3 схемы 2 подают напряжение управляющего сигнала, снимаемое с одного из выходов управляющего триггера, не показанного на чертеже, на вход 5 4 схемы 5 И подают напряжение с другогогыхода управляющего триггера. На вход 6 схемы 5 подают прямоугольный импульс свыхода хронотрона записи. Если запись не производится, то ступенчатое напряжение посту пает через схему 2 па вход 7 схемы Ь ИЛИи с ее выхода на вход 9 компаратора высоко- стабильного хронотрона 10. С выхода высоко- стабильного хронотрона 10 поступает прямоугольный импульс, длительность которого со ответствует заполненному устойчивому состоянию. Если производится запись, то управляющеенапряжение подают на вход ( И и схема 5 открывается. На вход 9 комнаратора высоко- стабильного хронотрона 10 поступает прямоугольный импульс с другого хронотрона. Амплитуда прямоугольного импульса с выхода ронотрона заведомо больше амплитуды ступенчатой формы и поэтому независимо от постоянного напряжения с выхода интегратора хронотрона 10 с выхода компаратора поступает импульс, длительность которого равна длительности импульса с выхода хронотрона р записи, Емкость интегратора хроногрона (О16447 О Составитель В. СубботинТехред Т. П. Курилко Корректор О. Б. Т",орина Редактор Н. Копылова Заказ 226911 Тираж 800 Формат бум. 60 Х 90/8 Объем 0,16 изд. л, Цена 5 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4Типография, пр, Сапунова, 2 заряжается до соответствующего значения напряжения,Когда запись в хронотроне окончена, управляющий потенциал снимают со входа 4 схемы 5 и подают на вход 3 схемы 2, в результате чего на вход 9 хронотрона 10 через схемы 2 и 8 поступает напряжение ступенчатой формы и хронотрон 10 устанавливается в требуемое устойчивое состояниеПредлагаемое устройство может найти применение в регистрах на многоустойчивых элементах,Предмет изобретенияУстройство записи числа в высокостабильпый хронотрон, отличающееся тем, что,с целью увеличения надежности его работы, в нем источник напряжения ступенчатой формы подсоединен к первому входу первой схемы И, второй вход которой подсоединен 5 к источнику управляющего сигнала, подаваемого при отсутствии записи, ее выход подключен к первому входу схемы ИЛИ, подсоединенной к входу хронотрона, а ее второй вход подсоединен к выходу второй схемы И, 10 первый вход которой соединен с источникомпрямоугольных импульсов, длительность которых пропорциональна записываемому числу, например к динамическому выходу хронотрона, а ее второй вход подсоединен к источнику 15 управляющего сигнала, подаваемого при записи,
