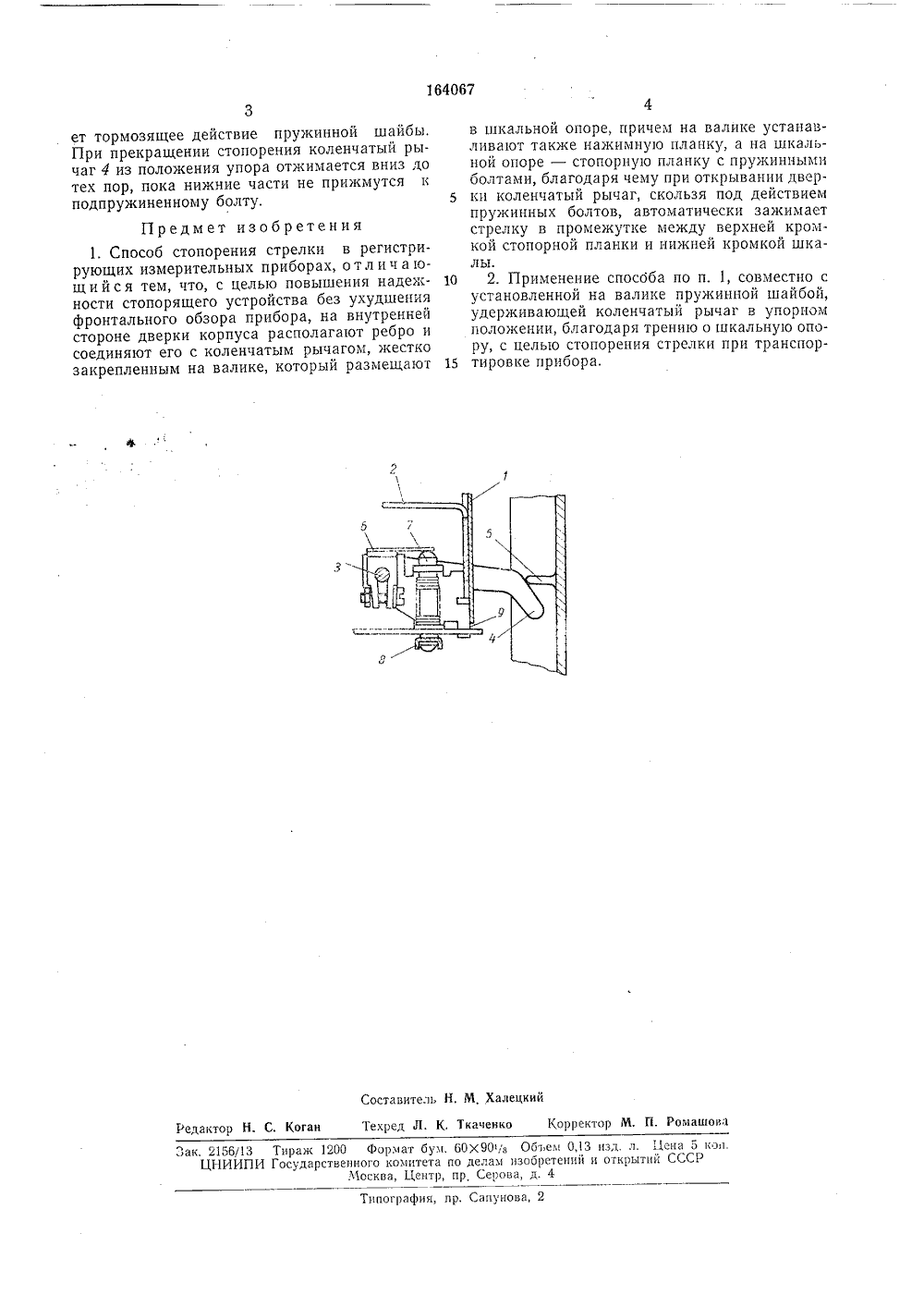

О П И С А Н И Е 164 О 67ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликКл. 2.1 е, 25,Заявлено 06,И 1.1961 г. ( 737217/26-10) МПК 6 01 г Государственный комитет по делам изобретений и открытий СССРОпубликовано ЗО.И 1.1964 г. Бюллетень14 УДК Дата опубликования описания 16,1 Х,1964 Авторизобретения: Иностранец Хайнц ВальтерСПОСОБ СТОПОРЕНИЯ СТРЕЛКИ В РЕГИСТРИРУЮЩИХ ИЗМЕРИТЕЛЬНЫХ ПРИБОРАХ1 годггсссная гругггги 79 Известен ручной способ стопорения стрелки в регистриругощих издгерительных приборах при открывании их. Известен также способ ав. томатического стопорения стрелки и предохра. нения измерительной системы прибора. Отрицательной стороной этих способов является недостаточная их надежность и наличие выключающего устройства, устанавливаемого перед шкалой, что слукит помехой для фронтального оозора прибора.По предлагаемому способу для повышения надежности стопорящего устройства без ухудшения фронтального обзора прибора на внутренней стороне дверки корпуса прибора поме. щают ребро и соединяют его с коленчатым ры чагом, жестко закрепленным ца валике, который устанавлцвагот на шкальной опоре, причем ца валике располагают также нажимную планку, а на шкальцой опоре - стопорнуго планку с подпружиненными болтами. При открывании дверки коленчатый рычаг, скользя под действием подпружиненных болтов, автоматгцгесг(гг зжает ст 1 гелку в прогеж тгсе между верхней кромкой стопорной планки и ггигкней кромкой шкалы прибора. Для стопореция стрелки при транспортировке прибора на валике может быть установлена подпружинеггцая шайба, которая, благодаря трению о шкальную опору, удерживает коленчатый рычаг в гголожении упора,На чертеже показано устройство для осуществления предложенного спосооа.Шкалу 1 прибора помещают на шкальнойопоре 2. На валике 3, установленном на шкаль ной опоре, жестко закреплен коленчатый рычаг 4, который во время закрывания отжимается вниз при помощи ребра 5, расположенного на внутренней стенке дверки корпуса. Прц повороте валика 3 установленная ца ней план (а 10 6 нажимает на подпружиненный болт 7 со стопорцой планкой 8, направляемой шкальной опорой 2. Шкальная опора отжцмается вниз, при этом образуется промежуток, в котором перемещается стрелка у. Прц открывании 15 дверки корпуса прибора коленчатый рычаг 4возвращается в исходное положение, стопорная планка 8 при помощи пружин сжатия подпружиненного болта 7 отжцмается кверху ц промежуток настолько уменьшается, что стрел ка зажимается 1 стопорггтся).Для стопоренця стрелки прибора во времяего транспортировки коленчатый рычаг 4 от руки ставят в положение упора, в этом положении коленчатый рычаг засгсакцвает В за рубку на шкальной опоре цлц зажцмается прцпомощи пружинной шайбы, сидящей на валике 3. Пружина сжатия подпружиненного болта 7 подобрана так, что давление пружин в рабочем положенци самостоятельно действуго щего автоматического стопорения преодолева164067 алецки тавителв актор Н. С. Коган Техред Л. К. Ткаченко Корректор М. Г 1. Ромашов ак. 2156/13 Тиранг 1200 Формат бум. 60 Х 90/з Объем 0,13 изд. л. Цена 5 ксвн ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр Серова, д. 4 нпография, пр. Сапунова, 2 3ет тормозящее действие пружинной шайбы. При прекращении стопорения коленчатый рычаг 4 из положения упора отжимается вниз до тех пор, пока нижние части не прижмутся к подпружиненному болту.Предмет изобретения1, Способ стопорения стрелки в регистрирующих измерительных приборах, о т л и ч а 1 ощ и й с я тем, что, с целью повышения надежности стопорящего устройства без ухудшения фронтального обзора прибора, на внутренней стороне дверки корпуса располагают ребро и соединяют его с коленчатым рычагом, жестко закрепленным на валике, который размещают в шкальной опоре, причем на валике устанавливают также нажимную планку, а на шкальной опоре - стопорную планку с пружинными болтами, благодаря чему при открывании двер ки коленчатый рычаг, скользя под действиемпружинных болтов, автоматически зажимает стрелку в промежутке между верхней кромкой стопорной планки и нижней кромкой шкалы.10 2. Применение способа по п. 1, совместно сустановленной на валике пружинной шайбой, удерживающей коленчатый рычаг в упорном положении, благодаря трению о шкальную опору, с целью стопорения стрелки при транспор тировке прибора.
