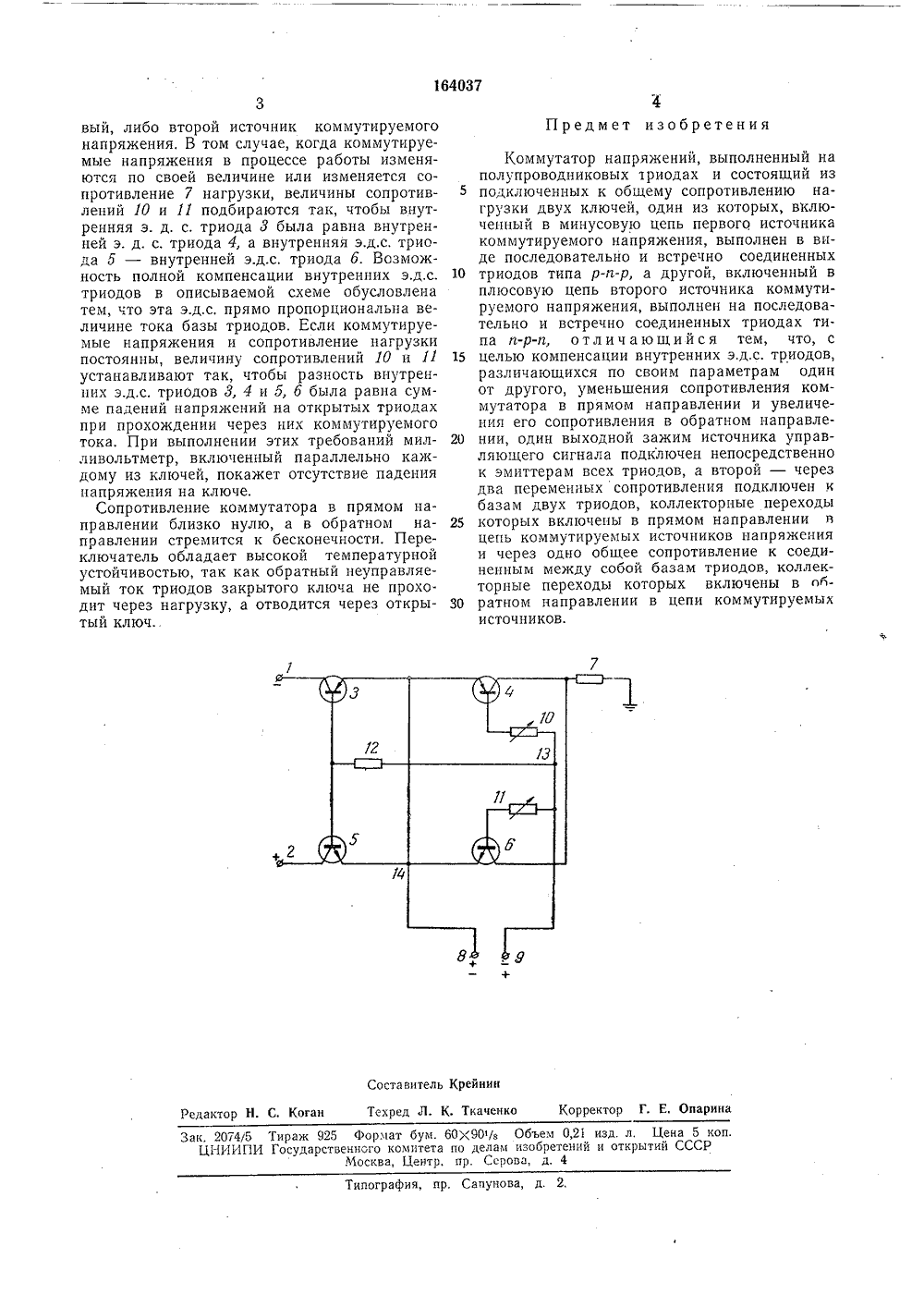

Союз Советских Социалистических РеспубликГосударственныи комитет по делам изобретений и открытий СССРОпубликовано 30.Ч 11.1964 Бюллетень14 убликования описания 9.1 Х.19 ат Л вторыизобрете Н. Ревенко Н, М, Гаврило ТАТОР НАПРЯЖЕНИЙ К ми триодами 5,ключей соедине ны к общему Управление пер 5 изменением пол чертеже источни входные зажимь эмиттерами и б жим 8 соедине 10 рами триодов 3 ременные сопро к базам триодов которых включе минусовую цепь 15 второго источник ния, Базы триодов 3 и 5, коллекторные переходы которых включены в обратном направлении в цепи коммутируемых источников на пряжения, соединены между собой и черезобщее сопротивление 12 подключены также к зажиму 9 источника управляющего сигнала.Если полярность управляющего сигнала такова, что точка 13 имеет отрицательный по тенциал по отношению к точке 14, то триоды3, 4 отпираются, а триоды 5 и б запираются.При изменении полярности управляющего сигнала триоды 3 и 4 запираются, а триоды 5 и б отпираются. Таким образом, к сопро тивлению 7 нагрузки подключается либо перодписная группа 14 В известных коммутаторах постоянных наряжений, состоящих из двух ключей, один из которых содержит два последовательно соединенных триода типа п-р-п, а второй - два триода типа р-п-р, компенсация внутренних э. д, с. триодов может быть достигнута лишь при строгом подборе параметров триодов, входящих в состав ключей.В описываемом коммутаторе напряжений полная компенсация внутренних э. д. с. триодов, различающихся по своим параметрам, увеличение сопротивления в обратном и уменьшение сопротивления в прямом направлении достигнуто подключением источника управляющего сигнала непосредственно к эмиттерам всех триодов ключей и через два переменных и одно постоянное сопротивление к базам этих же триодов.Принципиальная схема ключа изображена на чертеже.Минус первого источника коммутируемого напряжения, не показанного на чертеже, подключен к зажиму 1, а плюс второго источника - к зажиму 2. В минусовую цепь первого источника коммутируемого напряжения включен ключ, образованный двумя последовательно и встречно соединенными триодами 3, 4 типа р-п-р, В плюсовую цепь второго источника включен ключ, образованный последовательно и встречно включенныб типа и-р-и. Выходы обоих ы параллельно и подключесопротивлению 7 нагрузки. еключателем производится ярности не показанного на ка управляющего сигнала,8, 9 которого соединены с азами триодов ключей, Зан непосредственно с эмитте 4, 5, б. Зажим 9 через петивления 10 и 11 подключен 4, б, коллекторные переходы ны в прямом направлении впервого и плюсовую цепь ов коммутируемого напряже164037 Предмет изобретения Составитель Крейнинактор Н. С. Коган Техред Л. К. Ткаченко Корректор Г. Е. Опарина Зак. 2074/5 Тираж 925 формат бум. 60 Х 90/8 Объем 0,21 изд. л, Цена 5 коп,ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр, Серова, д. 4Сапунова ипография,вый, либо второй источник коммутируемого напряжения. В том случае, когда коммутируемые напряжения в процессе работы изменяются по своей величине или изменяется сопротивление 7 нагрузки, величины сопротивлений 10 и 11 подбираются так, чтобы внутренняя э. д. с. триода 8 была равна внутренней э. д. с. триода 4, а внутренняя э.д.с, триода б - внутренней э.д.с, триода б. Возможность полной компенсации внутренних э.д,с. триодов в описываемой схеме обусловлена тем, что эта э.д.с. прямо пропорциональна величине тока базы триодов. Если коммутируемые напряжения и сопротивление нагрузки постоянны, величину сопротивлений 10 и 11 устанавливают так, чтобы разность внутренних э.д.с. триодов 3, 4 и б, б была равна сумме падений напряжений на открытых триодах при прохождении через них коммутируемого тока. При выполнении этих требований милливольтметр, включенный параллельно каждому из ключей, покажет отсутствие падения напряжения на ключе.Сопротивление коммутатора в прямом направлении близко нулю, а в обратном направлении стремится к бесконечности. Переключатель обладает высокой температурной устойчивостью, так как обратный неуправляемый ток триодов закрытого ключа не проходит через нагрузку, а отводится через открытый ключ Коммутатор напряжений, выполненный наполупроводниковых триодах и состоящий из5 подключенных к общему сопротивлению нагрузки двух ключей, один из которых, включенный в минусовую цепь первого источника коммутируемого напряжения, выполнен в виде последовательно и встречно соединенных 10 триодов типа р-и-р, а другой, включенный вплюсовую цепь второго источника коммутируемого напряжения, выполнен на последовательно и встречно соединенных триодах типа п-р-п, отличающийся тем, что, с 15 целью компенсации внутренних э.д.с. триодов,различающихся по своим параметрам один от другого, уменьшения сопротивления коммутатора в прямом направлении и увеличения его сопротивления в обратном направле нии, один выходной зажим источника управляющего сигнала подключен непосредственно к эмиттерам всех триодов, а второй - через два переменных сопротивления подключен и базам двух триодов, коллекторные переходы 25 которых включены в прямом направлении вцепь коммутируемых источников напряжения и через одно общее сопротивление к соединенным между собой базам триодов, коллекторные переходы которых включены в об- ЗО ратном направлении в цепи коммутируемыхисточников.
