Способ передачи и приема информационных сигналов по проводным цепям
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

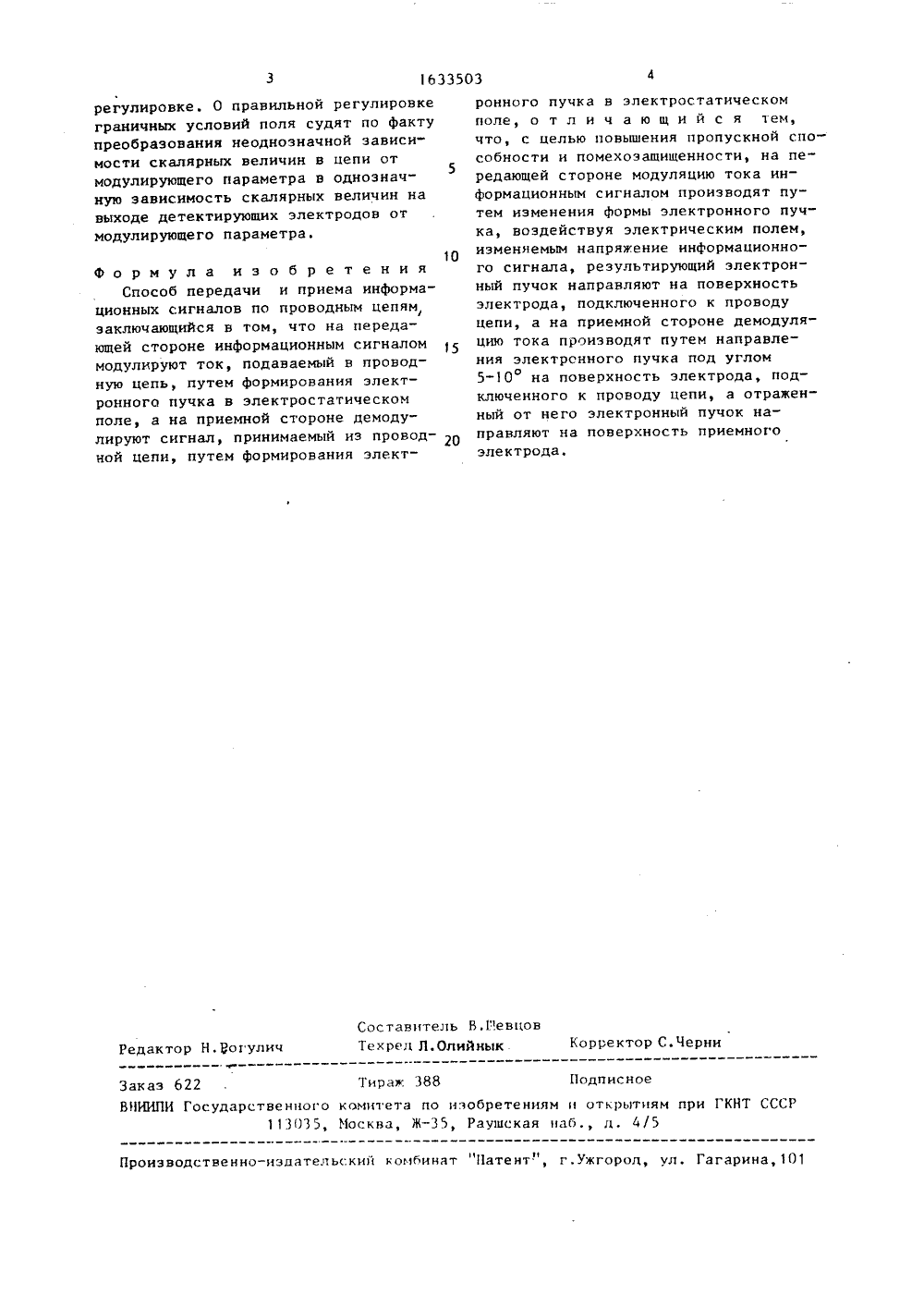

(51)5 Н 04 В 3/00 ОПИСАНИЕ ИЗОБРЕТЕНИЯК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМПРИ ГКНТ СССР 1(56) Харкевич А.А, Теоретические основы радиосвязи. -М., 1957, с.9 (54) СПОСОБ ПЕРЕДАЧИ И ПРИЕМА ИНФОРМАЦИОННЫХ СИГНАЛОВ ПО ПРОВОДНЫМ ЦЕПЯМ(57) Изобретение относится к способам передачи и приема информационных сигИзобретение относится к электросвязи и может быть использовано всистемах передачи информации по проводным линиям связи,11 елью изобретения является повышение пропускной способности и помехозащищенности.Способ осуществляют следующим образом.Модуляция вектора плотности тока в электрической цепи производится путем деформации пучка электронов, направленного на электрод, присоединенный к цепи. При этом деформация пучка достигается изменением граничных условий, отражающих изменение модулирующего параметра. Для эффективной модуляции вектора плотности тока в цепи пучок работает в режиме скользящего рассеивания на электроде, присоединенном к цепи. В режиме скользящего рассеивания часть пучка электронов под углом 5-10 о касается поверхности электрода. Для процесса демодуляции 8016 ЗЗ 50 З А 1 2налов по проводным цепям. Цель изобретения - повышение пропускной способности и помехозащищенности - достигается за счст модуляции вектора плотности тока в электрической цепи, которая производится путем деформации пучка электронов, направленнсго на электрод, присоединенный к электрической цепи, При этом деформация пучка электронов постигается изменением граничных услс вий, отражающих изменение модулирующ го параметра. при скользящем рассеивании существенно, что значительная доля электроноотражений от кристалла электрода мо- Ъ ею жет оказаться рассеянной когерентно,т,е. без передачи энергии кристаллуи с передачей импульса кристаллу, Такие электроны сохраняют способность к интенференции при смешивании с другой когерентной частью исходного пучка. е р Для демодуляции вектора плотности тока, изменяющегося в цепи, последняяподключается к электроду, на поверхности которого под углом 5-10 рассеио И вается ближайшая к электроду частьэлектронного пучка, направленного надетектирующие электроды демодулятора,соединенные с регистрирующей аппаратурой. Для оптимизации условий выделе ния информации об изменениях модулирующего параметра, содержащейся вэлектронных полях рассеянного элект-, ронного пучка, последние дополнитель- но деформируются электрическим полем, граничные условия которого поддаются1 Ь 33503 регулировке. 0 правильной регулировкеграничных условий поля судят по фактупреобразования неоднозначной зависимости скалярных величин в цепи отмодулирующего параметра в однозначную зависимость скалярных величин навыходе детектируюших электродов отмодулирующего параметра. Составитель В.РевцовТехред Л.Олийнык Редактор Н.Яогулич Корректор С.Черни Подписное Тираж 388 Заказ 622 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб д, 4/5Производственно-издательский комбинат "Патент", г,ужгород, ул, Гагарина, 101 Формула изобретенияСпособ передачи и приема информационных сигналов по проводным цепям, заключающийся в том, что на передающей стороне информационным сигналом модулируют ток, подаваемый в проводную цепь, путем формирования электронного пучка в электростатическом поле, а на приемной стороне демодулируют сигнал, принимаемый из проводной цепи, путем формирования электронного пучка в электростатическом поле, о т л и ч а ю щ и й с я тем, что, с целью повышения пропускной способности и помехозащищенности, на передающей стороне модуляцию тока информационным сигналом производят путем изменения формы электронного пучка, воздействуя электрическим полем, изменяемым напряжение информационного сигнала, результирующий электронный пучок направляют на поверхность электрода, подключенного к проводу цепи, а на приемной стороне демодуляцию тока производят путем направления электронного пучка под углом 5-10 на поверхность электрода, подоключенного к проводу цепи, а отраженный от него электронный пучок направляют на поверхность приемного электрода.
СмотретьЗаявка
4403918, 04.04.1988
ПРЕДПРИЯТИЕ ПЯ М-5308
СТАВИЦКИЙ АНАТОЛИЙ ИВАНОВИЧ, СТАВИЦКИЙ ВАЛЕНТИН ИВАНОВИЧ, ГЛАДКОВ ЕВГЕНИЙ ЮРЬЕВИЧ
МПК / Метки
МПК: H04B 3/00
Метки: информационных, передачи, приема, проводным, сигналов, цепям
Опубликовано: 07.03.1991
Код ссылки
<a href="https://patents.su/2-1633503-sposob-peredachi-i-priema-informacionnykh-signalov-po-provodnym-cepyam.html" target="_blank" rel="follow" title="База патентов СССР">Способ передачи и приема информационных сигналов по проводным цепям</a>
