Резервированный формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

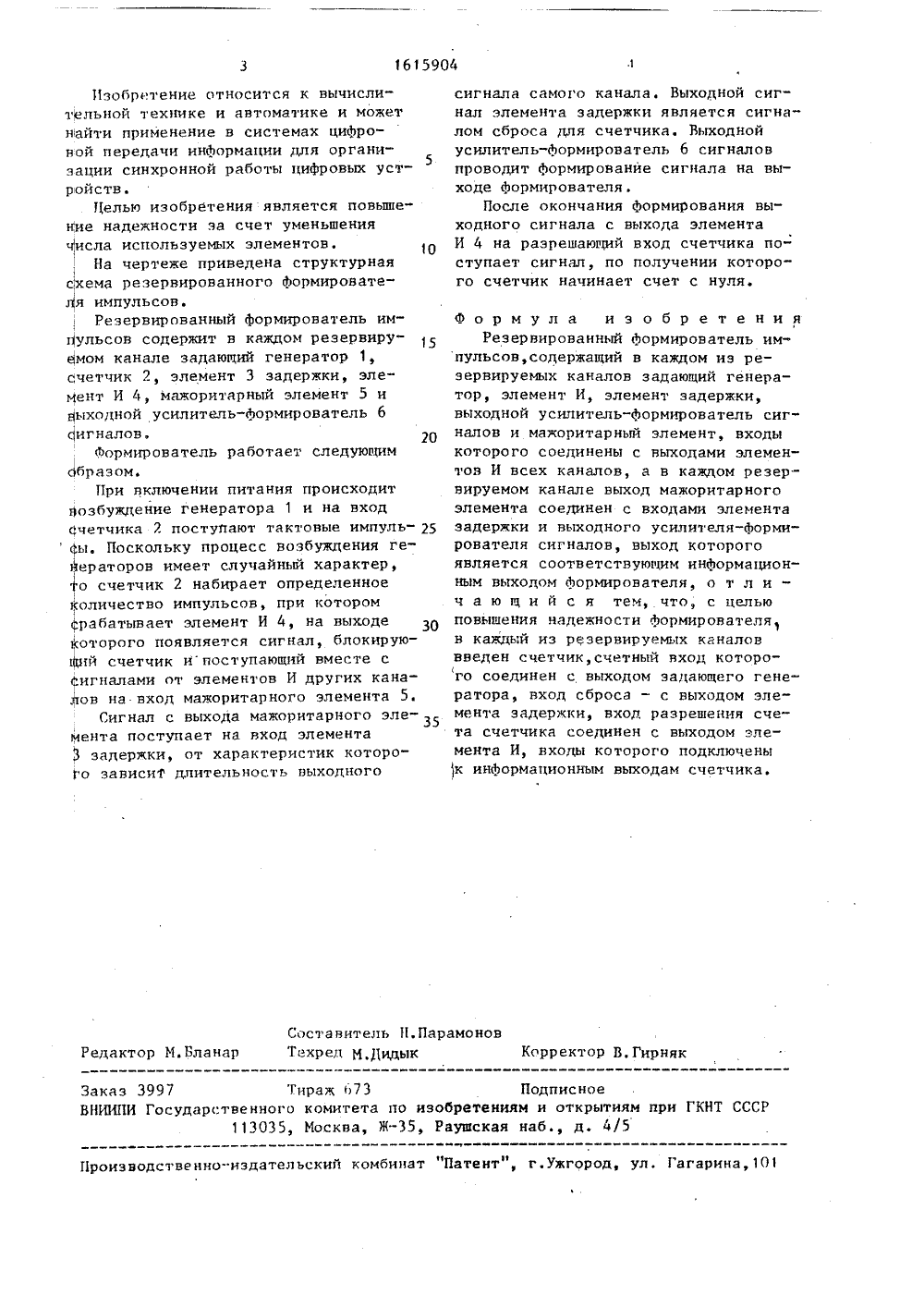

1615904 сигнала самого канала. Выходной сигнал элемента задержки является сигна" лом сброса для счетчика. Выходной усилитель-Аормирователь 6 сигналов проводит Аормирование сигнала на выходе Аормирователя.После окончания Аормирования выходного сигнала с выхода элемента И 4 на разрешающий вход счетчика по" ступает сигнал, по получении которого счетчик начинает счет с нуля. Составитель Н.ПарамоновТехред М,Дидык Корректор В.Гирняк Редактор М.Бланар Заказ 3997 Тираж 673 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Рауаская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 Изобретение относится к вычислительной технике и автоматике и может найти применение в системах циАроной передачи инАормации для органи 5 зации синхронной работы цифровых устройств.Целью изобретения является повышение надежности за счет уменьшения Числа используемых элементов.10На чертеже приведена структурная схема резервированного формироватедя импульсов.Резервированный формирователь имцульсов содержит В каждом резервиру емом канале задающий генератор 1, счетчик 2, элемент 3 задержки, элеМент И 4, мажоритарный элемент 5 и выходной усилитель-Аормирователь 6 с 1 игналов.20Формирователь работает следующим Образом.При включении питания происходит возбуждение генератора 1 и на вход счетчика 2 поступают тактовые импульы. Поскольку процесс возбуждения генераторов имеет случайный характер,о счетчик 2 набирает определенное количество импульсов, при котором срабатывает элемент И 4, на выходе которого появляется сигнал, блокируюЩий счетчик ипоступающий вместе с сигналами от элементов И других каналов на вход мажоритарного элемента 5.Сигнал с выхода мажоритарного элемента поступает на вход элемента 3 задержки, от характеристик котороГо зависи 1 длительность выходного Формула изобретенияРезервированный Аормирователь импульсов, содержащий в каждом из резервируемых каналов задающий генератор, элемент И, элемент задержки, выходной усилитель-Аормирователь сигналов и мажоритарный элемент, входы которого соединены с выходами элементов И всех каналов, а в каждом резервируемом канале выход мажоритарного элемента соединен с входами элемента задержки и выходного усилителя-Аормирователя сигналов, выход которого является соответствующим инАормационным выходом Аормирователя, о т л и - ч а ю щ и Й с я тему что 9 с цслью повышения надежности формирователя в каждый из резервируемых каналов введен счетчик, счетный вход которого соединен с выходом задающего генератора, вход сброса - с выходом элемента задержки, вход разрешения счета счетчика соединен с выходом элемента И, входы которого подключены 1 к инАормационным выходам счетчика.
СмотретьЗаявка
4660113, 07.03.1989
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКОЕ БЮРО ПО КРИОГЕННОЙ ТЕХНИКЕ С ОПЫТНЫМ ПРОИЗВОДСТВОМ ФИЗИКО ТЕХНИЧЕСКОГО ИНСТИТУТА НИЗКИХ ТЕМПЕРАТУР АН УССР
ГАВРИЛОВ АЛЕКСАНДР ЛЕОНТЬЕВИЧ, ГУСАК ЕЛЕНА МИХАЙЛОВНА
МПК / Метки
МПК: H05K 10/00
Метки: импульсов, резервированный, формирователь
Опубликовано: 23.12.1990
Код ссылки
<a href="https://patents.su/2-1615904-rezervirovannyjj-formirovatel-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Резервированный формирователь импульсов</a>
