Кварцевый генератор

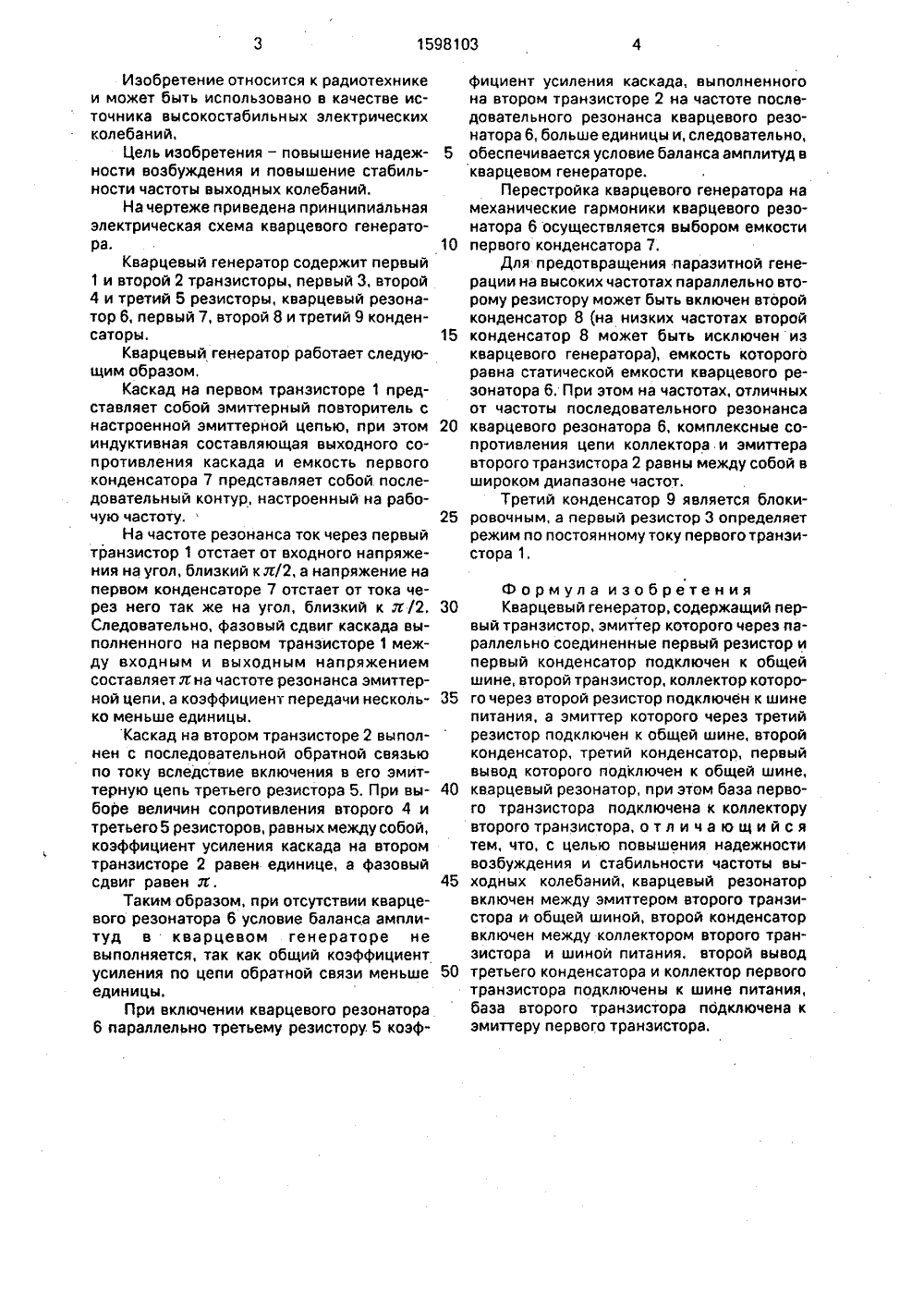

(9 В 5/36 САНИЕ ИЗОБРЕТЕНИ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВ(57) Изобретение относится к радиотехникеи может быть использовано в качестве источника высокостабильных электрическихколебаний, Цель изобретения - повышениенадежности возбуждения и повышение стабильности частоты выходных колебаний, Начертеже представлена принципиальнаяэлектрическая схема кварцевого генератора, согласно которой он содержит первый и второй транзисторы 1 и 2, первцй, второй и третий резисторы 3 - 5, кварцевый резонатор (КР) 6, первый, второй и третий конденсаторы 7 - 9. При включении кварцевого резонатора 6 коэффициент усиления каскада, выполненного на втором транзисторе 2, на частоте последовательного резонанса КР 6 больше единицы и, следовательно, обеспечивается условие баланса амплитуд в кварцевом генераторе. Перестройка на механические гармоники КР 6 осуществляется вцбором емкоСти первого конденсатора 7; На частотах, отличных от частоты последовательного резонанса КР 6, комплексные сопротивления цепи коллектора и эмиттера второго транзистора 2 одинаковы в широком диапазоне частот, параэитная генерация на высоких частотах предотвращается, 1 ил.5 10 15 20 25 30 35 40 45 50 Изобретение относится к радиотехнике и может быть использовано в качестве источника высокостабильных электрических колебаний.Цель изобретения - повышение надежности возбуждения и повышение стабильности частоты выходных колебаний.На чертеже приведена принципиальная электрическая схема кварцевого генератора.Кварцевый генератор содержит первый 1 и второй 2 транзисторы, первый 3, второй 4 и третий 5 резисторы, кварцевый резонатор 6, первый 7, второй 8 и третий 9 конденсаторы,Кварцевый генератор работает следующим образом.Каскад на первом транзисторе 1 представляет собой эмиттерный повторитель с настроенной эмиттерной цепью, при этом индуктивная составляющая выходного сопротивления каскада и емкость первого конденсатора 7 представляет собой последовательный контур, настроенный на рабочую частоту,На частоте резонанса ток через первый транзистор 1 отстает от входного напряжения на угол, близкий к л/2, а напряжение на первом конденсаторе 7 отстает от тока через него так же на угол, близкий к л/2. Следовательно, фазовый сдвиг каскада выполненного на первом транзисторе 1 между входным и выходным напряжением составляет х на частоте резонанса эмиттерной цепи, а коэффициент передачи несколько меньше единицы.Каскад на втором транзисторе 2 выполнен с последовательной обратной связью по току вследствие включения в его эмиттерную цепь третьего резистора 5. При выборе величин сопротивления второго 4 и третьего 5 резисторов, равных между собой, коэффициент усиления каскада на втором транзисторе 2 равен единице, а фазовый сдвиг равен ж,Таким образом, при отсутствии кварцевого резонатора 6 условие баланса амплитуд в кварцевом генераторе не выполняется, так как общий коэффициент усиления по цепи обратной связи меньше единицы.При включении кварцевого резонатора 6 параллельно третьему резистору. 5 коэффициент усиления каскада, выполненного на втором транзисторе 2 на частоте последовательного резонанса кварцевого резонатора 6, больше единицы и, следовательно, обеспечивается условие баланса амплитуд в кварцевом генераторе.Перестройка кварцевого генератора на механические гармоники кварцевого резонатора 6 осуществляется выбором емкости первого конденсатора 7.Для предотвращения паразитной генерации на высоких частотах параллельно второму резистору может быть включен второй конденсатор 8 (на низких частотах второй конденсатор 8 может быть исключениз кварцевого генератора), емкость которого равна статической емкости кварцевого резонатора 6. При этом на частотах, отличных от частоты последовательного резонанса кварцевого резонатора 6, комплексные сопротивления цепи коллектора и эмиттера второго транзистора 2 равны между собой в широком диапазоне частот.Третий конденсатор 9 является блокировочным, а первый резистор 3 определяет режим по постоянному току первого транзистора 1. Формул а и зо 6 рете н ия Кварцевый генератор, содержащий первый транзистор, эмиттер которого через параллельно соединенные первый резистор и первый конденсатор подключен к общей шине, второй транзистор, коллектор которого через второй резистор подключен к шине питания, а эмиттер которого через третий резистор подключен к общей шине, второй конденсатор, третий конденсатор, первый вывод которого подключен к общей шине, кварцевый резонатор, при этом база первого транзистора подключена к коллектору второго транзистора, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности возбуждения и стабильности частоты выходных колебаний, кварцевый резонатор включен между эмиттером второго транзистора и общей шиной, второй конденсатор включен между коллектором второго транзистора и шинои питания. второй вывод третьего конденсатора и коллектор первого транзистора подключены к шине питания, база второго транзистора подключена к эмиттеру первого транзистора.
