Футляр для проездных билетов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1595443
Автор: Яндулов
Текст

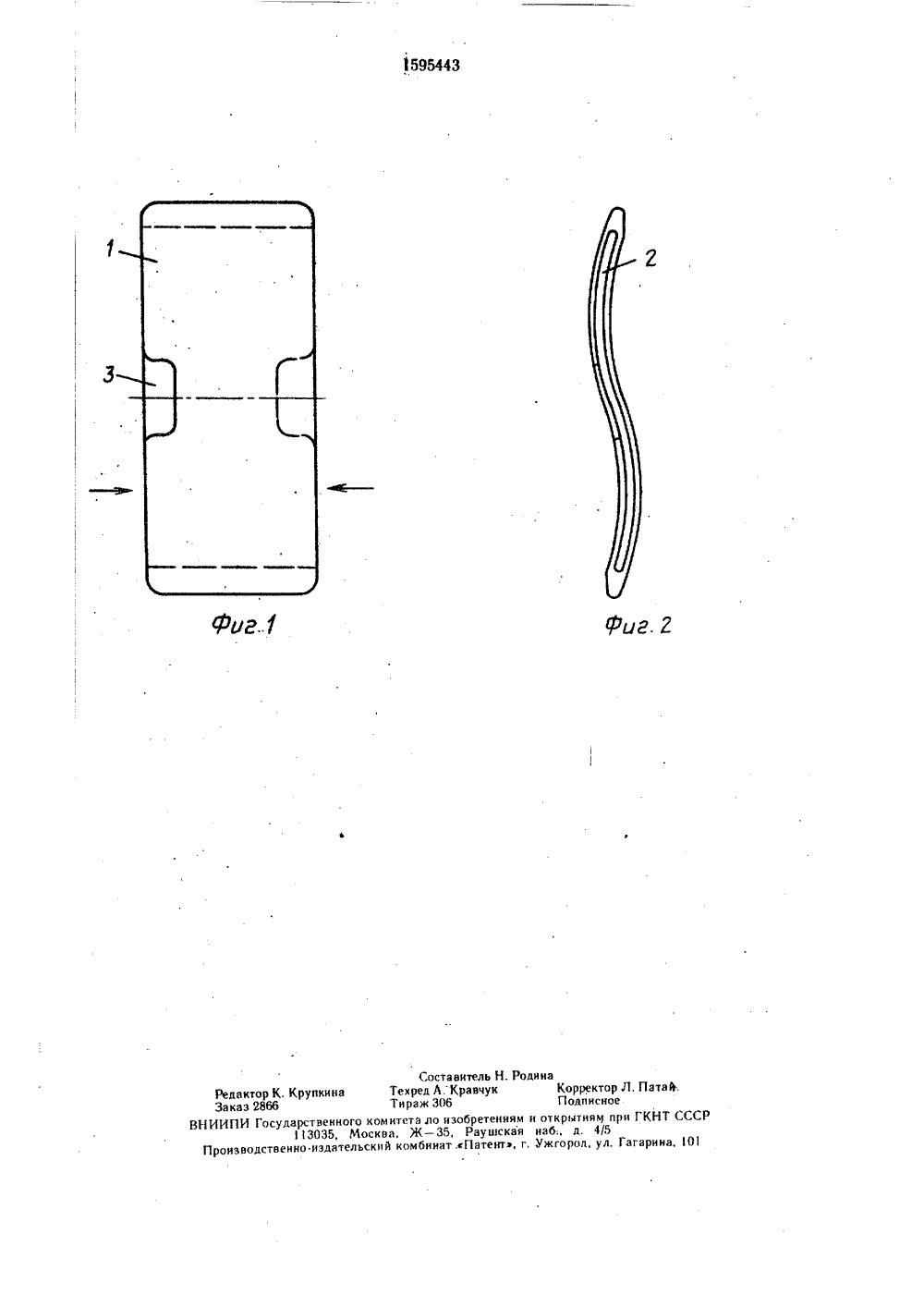

ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР(54) ФУТЛЯР ДЛЯАПРОЕЗДПНЫХ БИЛЕТОВ .(57) Изобретение Относится к принадлеж НОСТЯМ ДЛЯ хранения ПРОЕЗДНЫХ ДОКУМЕНТОВ.Целью изобретения является упрощение конструкции и повышение удобства пользования. Футляр содержит две прозрачные пластины, соединенные с противоположных сторон с образованием между ними сквозного паза, при этом пластины выполнены параллельными и изогнуты с образованием вол--Изобретение относится к принадлежностям для хранения проездных документов,в частности, билетов, талонов и т. пДЦелью изобретения является упрощение . конструкции и повышение удобства пользо вания футляром.. На фиг. 1 изображен футляр. вид спереди; на фиг. 2тоже, вид сбоку.Футляр содержит две прозрачные пласти НЬ 1. ВЫПОЛНЕННЫЕ ПЭРЗЛЛЕЛЬНЫМН Н ИЗОГНУ- ТЫМН, ПрН ЭТОМ ОНИ СОЕДННЕНЬЪС ДВУХ ПрОТИ воположных сторон и образуют между собой сквозной паз 2. . у Каждая пластина имеет выемку З, для удобства извлечения билета с помощью пальца потребителя.При пользовании футляром билеты вкла- .дываются с любой стороны сквозного пазапо направлению стрелок (фиг. 1). При одновременном хранении в футляре двух видов билетов или талонов их укладывают лицевы ми сторонами к разным пластинам 1. Каждаядвыемка З позволяет извлекать один из билетов, прилегающий к той или иной пластине 1. Удерживание билета в футляре обеспечено за счет упругих свойств материала самого билета, возникающих при изгибах в противоположиых направлениях (фиг. 2).1. Футлярдля проездных билетов, содержащнй две прозрачные пластины. отличаю-щийся тем, что, с целью упрощения конструкцин, пластины выполнены параллельными и изогнуты с образованием волнообразногопрофиля, при этом пластины соединены сдвух противоположных сторон с образованием между ними сквозного паза.2. Футляр по п. 1, отличающийся тем, что,с целью повышения удобства пользования,обе пластины снабжены выемками, расположенными с противоположных сторон;Составитель Н. Родина Редактор К. Крупкииа Техред АКравчук Корректор Л. Патай. Заказ 2866 Тираж 306 ПодписноеВНИИПИ Государственного комитета ло изобретениям и открытиям при ГКНТ СССР 13 ОЗ 5, Москва, Ж 35. Раушскан Паба. д. 4/5Производственно-издательскълй комбинат .Патент. г. Ужгород. ул. Гагарииа, О 1
СмотретьЗаявка
4607358, 21.11.1988
В. П. Яндулов
ЯНДУЛОВ ВЛАДИМИР ПАВЛОВИЧ
МПК / Метки
МПК: A45C 11/18
Метки: билетов, проездных, футляр
Опубликовано: 30.09.1990
Код ссылки
<a href="https://patents.su/2-1595443-futlyar-dlya-proezdnykh-biletov.html" target="_blank" rel="follow" title="База патентов СССР">Футляр для проездных билетов</a>
