Устройство для сравнения двух -разрядных двоичных чисел
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1594683
Авторы: Варшавский, Кондратьев, Романовский, Цирлин
Текст

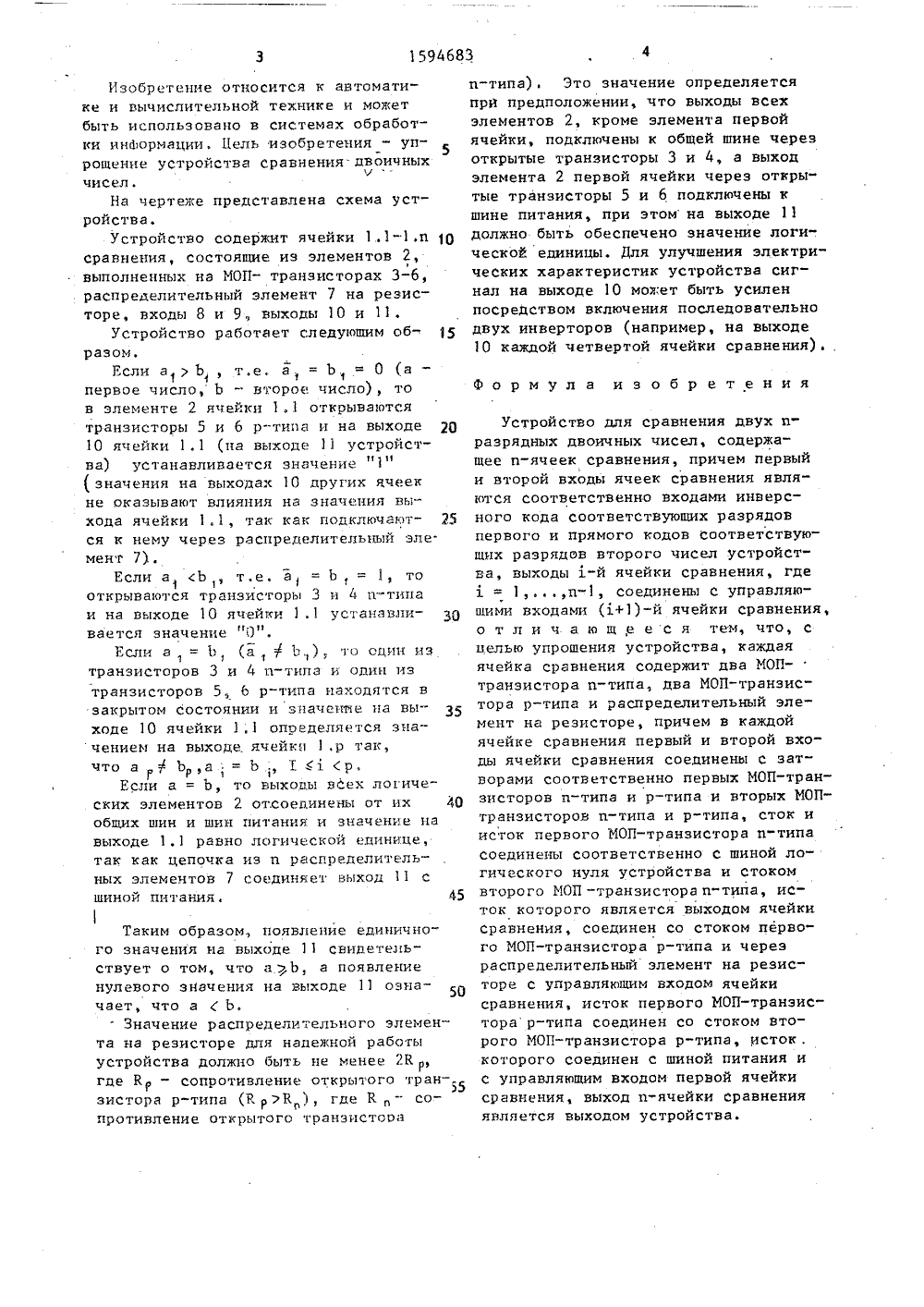

1594683 3Изобретение относится к автоматике и вычислительной технике и можетбыть использовано в системах обработки инФормации. Бель изобретения - уп 5ращение устройства сравнения. двоичных1/чисел.На чертеже представлена схема устройства.Устройство содержит ячейки 11-1 и 1 рсравнения, состоящие из элементов 2,выполненных на МОП- транзисторах 3-6,распределительный элемент 7 на резисторе, входы 8 и 9 выходы 10 и 11.Устройство работает следующим образом,Если аЬ т.е, а., = Ь., = 0 (а -первое число, Ь - второе число), тов элементе 2 ячеики .1 открываютсятранзисторы 5 и 6 р-типа и на выходе 2010 ячейки 1,1 (на выходе 11 устройства) устанавливается значение( значения на выходах 10 других ячеекне оказывают влияния на значения выхода ячейки 1.1, так как подключан 1 тся к нему через распределительный эле.мент 7).Если а (Ь т е. а 1 = Ь, = 1, тооткрываются транзисторы 3 и 4 п-.типаи на выходе 10 ячейки 1 .1 устанавливается значение "Л".Если а= Ь, (а,Ь), то один изтранзисторов 3 и 4 и-типа и один изтранзисторов 5, 6 р-типа находятся взакрытом состоянии и значение на выходе 10 ячейки 1.1 определяется значением на выходе. ячейки 1,р так,что а 7 Ь,а= Ь., 11(р,Если а = Ъ, то выходы всех логических элементов 2 отсоединены от их 4 Ообщих шин и шин питания и значение навыходе 1.1 равно логической единице,так как цепочка из и распределительных элементов 7 соединяет выход 11 сшиной питания, 45Таким образом появление единичного значения на выходе 11 свидетельствует о том, что а ) Ь, а появление нулевого значения на выходе 11 означает, что а ( Ь.Значение раслределительного элемента на резисторе для надежной работы устройства должно быть не менее 2 К г, где К - сопротивление открытого тран-.1) 5 зистора р-типа (Р. р)В), где Б.- сопротивление открытого транзистора п-типа), Это значение определяетСяпрй предположении, что выходы всехэлементов 2, кроме элемента первойячейки, подключены к общей шине черезоткрытые транзисторы 3 и 4, а выходэлемента 2 первой ячейки через открытые транзисторы 5 и 6 подключены кшине питания, при этом на выходе 11должно быть обеспечено значение логи"ческой единицы. Для улучшения электрических характеристик устройства сигнал на выходе 10 может быть усиленпосредством включения последовательнодвух инверторов (например, на выходе10 каждой четвертой ячейки сравнения). Формула изобретения Устройство для сравнения двух и" разрядных двоичных чисел, содержащее и-ячеек сравнения, причем первый и второй входы ячеек сравнения являются соответственно входами инверсного кода соответствующих разрядов первого и прямого кодов соответствующих разрядов второго чисел устройства, выходы 1-й ячейки сравнения, где1п, соединены с управляющими входами (д+1)-й ячейки сравнения, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства, каждая ячейка сравнения содержит два МОП- транзистора п-типа, два МОП-транзистора р-типа и распределительный элемент на резисторе, причем в каждой ячейке сравнения первый и второй вхо" ды ячейки сравнения соединены с затворами соответственно первых МОП-транзисторов и-типа и р-типа и вторых МОП- транзисторов п-типа и р-типа, сток и исток первого МОП-транзистора и-типа соединены соответственно с шиной логического нуля устройства и стоком второго МОП -транзистора п-типа, исток которого является выходом ячейки сравнения, соединен со стоком первого МОП-транзисгора р-типа и через распределительный элемент на резисторе с управляющим входом ячейки сравнения, исток первого МОП-транзистора р-типа соединен со стоком второго МОП-транзистора р-типа, исток . которого соединен с шиной питания и с управляющим входом первой ячейки сравнения, выход и-ячейки сравнения является выходом устройства.
СмотретьЗаявка
4462069, 18.07.1988
ЛЕНИНГРАДСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. В. И. УЛЬЯНОВА
ВАРШАВСКИЙ ВИКТОР ИЛЬИЧ, КОНДРАТЬЕВ АЛЕКСЕЙ ЮРЬЕВИЧ, РОМАНОВСКИЙ ВАЛЕРИЙ АБРАМОВИЧ, ЦИРЛИН БОРИС СОЛОМОНОВИЧ
МПК / Метки
МПК: H03K 19/21
Метки: двоичных, двух, разрядных, сравнения, чисел
Опубликовано: 23.09.1990
Код ссылки
<a href="https://patents.su/2-1594683-ustrojjstvo-dlya-sravneniya-dvukh-razryadnykh-dvoichnykh-chisel.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для сравнения двух -разрядных двоичных чисел</a>
