Датчик сигналов ямр

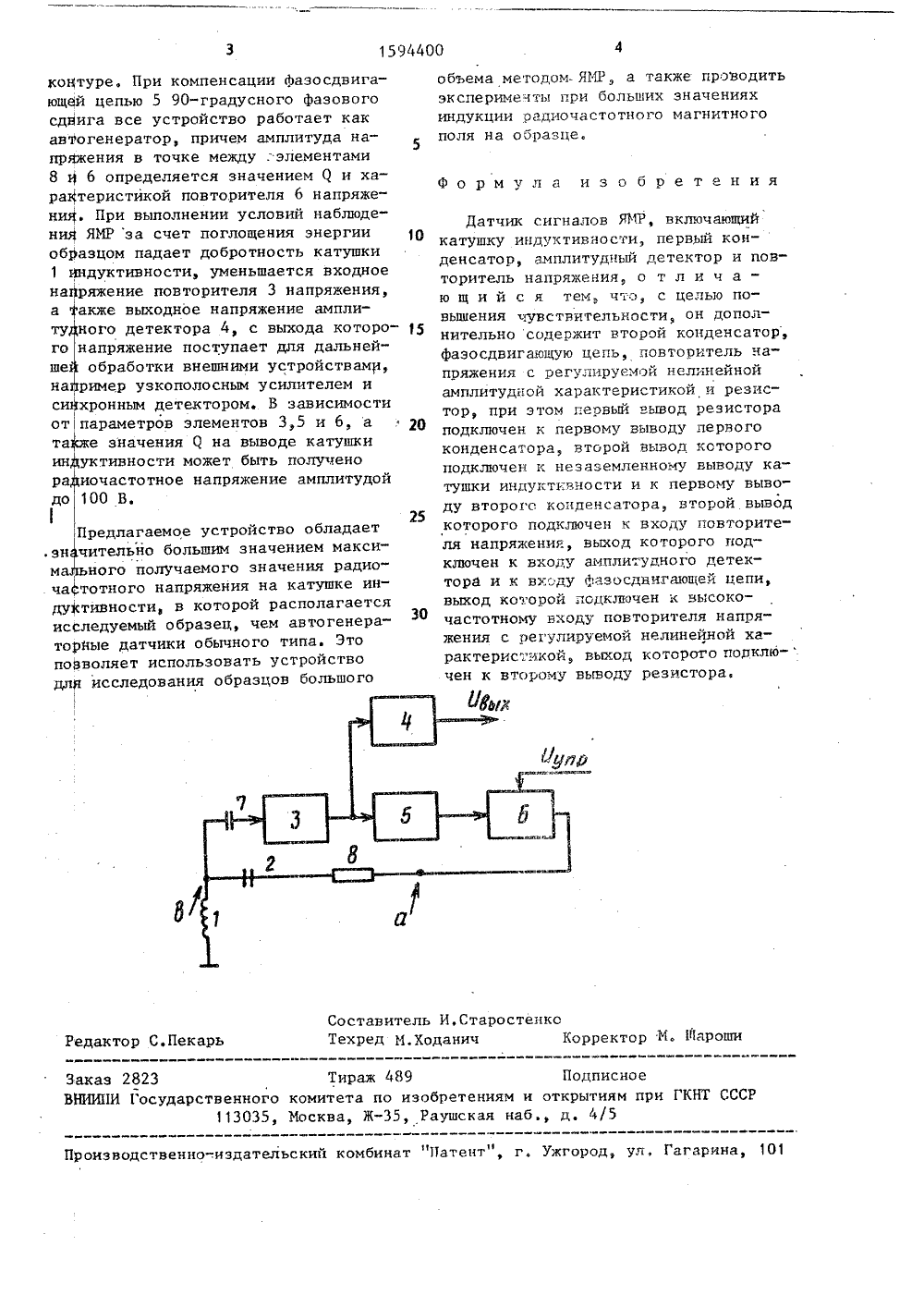

(51)ю с 01 ЗОБРЕТЕНИ ОЛИС ДЕТЕЛЬСТ К АВТОРСКОМУ д чика.Датчик соде катушку 1 индуконденсатор 2, пов тивности, перв ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(46) 23. 09. 90, Бюл. Иф 35 (71) Симферопольский государственный университет им. М.В,фрунзе (72), А.В.Яценко(56) Кибрик,Г,Е., Разумов В.В. Автодинный датчик ядерного магнитного резонанса с фазовой автоподстройкой частоты. ПТЭ, 1985., У 4, с. 135-138.Трофимов В;И Лисин В.В. Транзисторный спектрометр ЯМР с автодинным датчиком. - В сб.: Радиоспектроско-. пия твевпого тела. - Красноярск. Иф СО АН СССР, 1976,с, 141-148,Изобретение относится .к радиоспектроскопии. Преимущественной сферой использования являются спектрометрые ядерного магнитного резонанса (ЯМР)предназначенные для работы в слабых постоянных магнитных полях, а также приборы для исследования магнитоупорядоченных веществ методом непрерывного ЯМР с частотой модуляций и спектрометры электронного парамагнитного резонанса, работающие на частотах ниже 100 МГц.Цель изобретения - повышение чувствительности.На чертеже приведена блок-схема ат(54) ДАТЧИК СИГНАЛОВ ЯМР(57) Изобретение относится к радиоспектроскопии и позволяет расширитьфункциональные возможности датчикапутем увеличения чувствительности.Датчик содержит катушку индуктивности, два коеденсатора, повторитель напряжения, амплитудный детектор, фаэо"сдвигающуюся цепь, повторитель напряжения с регулируемой нелинейнойамплитудной характеристикой и резистор. Максимальное получаемое значение радиочастотного напряжения накатушке индуктивности, в которой располагается исследуемый образец имеет большую величину. 1 ил. торитель 3 напряжения, амплитудныйдетектор 4, фазосдвигающую цепь 5,повторитель 6 напряжения с регулируемой нелинейной амплитудой характеристикой, второй конденсатор 7 и резистор 8 еДатчик работает следующим образом.Элементы 1,2 и 8 образуют последовательный колебательный контур, настроенный на частоту, определяемчюих параметрами и, отчасти, емкостью . конденсатора 7 и паразитной входнбйемкостью повторителя 3 напряжения.Как известно, при выполнении условийрезонанса амплитуда радичастотногонапряжения на катушке индуктивностивраз больше Щ - добротность контура), чем амплигуда напряжения на1594400 Составитель И.Старостенкоедактор С.Пекарь Техред М,Ходанич Корректор И Иа каз 2823 Тираж 489НИИПИ Государственного комитета по изобретениям 13035, Москва, Ж, Раушская на Подписноеткрытиям при ГКНТ СС д ательский комбинат "Патент", г. Ужгород, ул. Гагарина,Производственноконтуре. При компенсации азосдвигающвй цепью 5 90-градусного фазовогосдвига все устройство работает какавтогенератор, причем амплитуда напряжения в точке между :элементами8 И 6 определяется значением ч и хараКтеристикой повторителя 6 напряжения. При выполнении условий наблюдения ЯМР за счет поглощения энергииобразцом падает добротность катушки1 йндуктивности, уменьшается входноенапряжение повторителя 3 напряжения,а также выходное напряжение амплитудного детектора 4, с выхода которогонапряжение поступает для дальнейше обработки внешними устройствами,например узкополосным усилителем исийхронным детектором В зависимостиотпараметров элементов 3,5 и 6, а . 2 Отайке значения Ц на выводе катушкиинуктивности может быть полученора иочастотное напряжение амплитудойдо 100 В.1 Предлагаемое устройство обладает .значительно большим значением максимального получаемого значения радиочастотного напряжения на катушке индуктивности, в которой располагается исследуемый образец, чем автогенераторные датчики обычного типа. Это позволяет использовать устройство для исследования образцов большого объема методом- ЯМР, а также проводитьэксперименты при больших значенияхиндукции радиочастотного магнитногополя на образце. Формула изобретения Датчик сигналов ЯМР, включаюший катушку индуктивности первый конденсатор, амплитудный детектор и повторитель напряжения, о т л и ч а - ю щ и й с я тем, что, с целью повышения чувствительности, он дополнительно содержит второй конденсатор, фазосдвигающую цепь, повторитель напряжения с регулируемой нслинейной амплитудной характеристикой и резистор, при этом первый вывод резистора подключен к первому выводу первого конденсатора, второй вывод которого подключен к незаземленному выводу катушки индуктивности и к первому выводу второго конденсатора, второй вывод которого подключен к входу повторителя напряжения, выход которого подключен к входу амплитудного детектора и к вх ду 1 азосднигающей цепи, выход которой подключен к высокочастотному входу повторителя напряжения с регулируемой нелинейной характерис".икой, выход которого подклю-чен к второму выводу резистора.
