156980

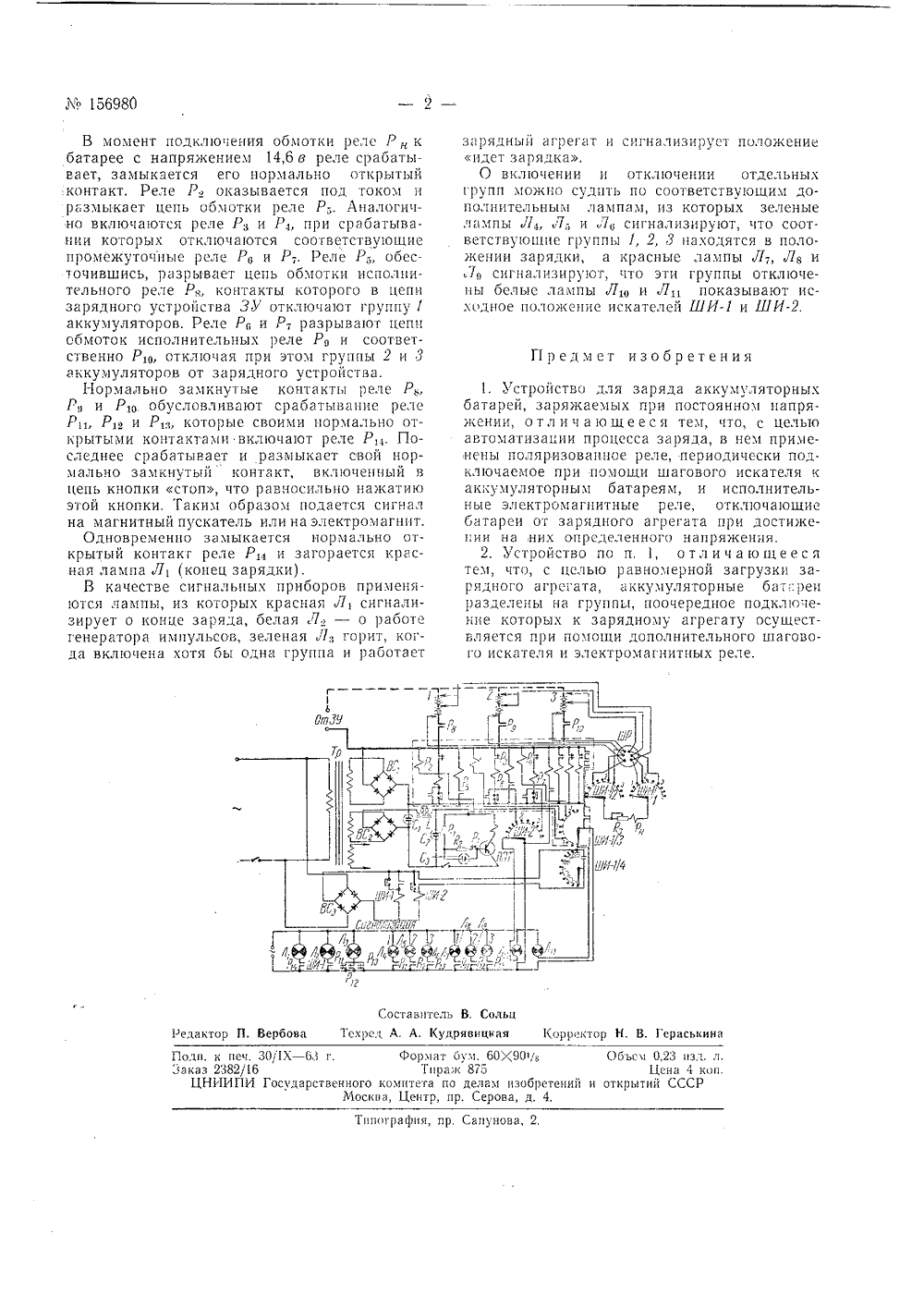

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУьЛИКЗаявлено 8.1/111.1962 ( 7904 Опубликовано 1963, Бюллетен 24-7) ГОСУААРСТВЕЧНЫИКОмиТЕТ ПО ЛЕААМЭОБРЕТЕНИ Й И ОТКРЬ 1 ТИИСССР Подписная группа М 90 В. А, Мутовкин Н. Можаев УСТРОЙСТВО ДЛЯ ЗАР БАТА АККУМУЛЯТОРНЬЕЙ етом изобретсия является устройстзаряда аккумуляторных батарей, за 1 х при постоянном напряжении.ощью этого устройства можно авто- вать процесс заряда, что достигаетенением в нем поляризованного реле, ески подключаемого к аккумуляторареям с помощью шагового искателя ительных электромагнитных реле, отих батареи от зарядного агрегата ижении на них определенного напрявномернои загрузки зарядного агре д батарей можно осуществлять пу редного включения их группами пр 1 шагового искателя и электромагнит зобр хема На чертеже и ажэлектрическая сства.В него входят следуюблок питания, генераторщее устройство, исполнитлизационные приооры и оБлок питания состоитфсрматора Тр, вь 1 прямителя ВСз с П-образным С 1 -выпрямителя ВСз, питающвых искателей ШИи ШИВ схему генератора имод ППТ, реле Р сопроконденсатор Сз,ена принципиальная описываемого устройзлы щие осноим пульельные ррганы упиз силояя ВСьс ф чедя- игнале, рав и ого транс- ьшрямитеильтром и тки шагоего оомо-2 ульсов входят триивления /х 1 и Й. и Предм по для ряжаемь С пом матизиро ся прим периодич ным бат и исполн ключающ при дост жения. Для р гата згр тем пооч помощи ных релеГенератор импульсов вырабатывает пилообразные импульсы тока, от которых срабатывает реле Рь посылающее команду на обмотку шагового искателя ШИ, с ламелями ШИь ШИ/, ШИ,з, ШИ/1. Импульсы по времени можно регулировать изменением величины сопротивлений Р 1 и Яз и емкости конденсатора СзСледящее устройство состоит из шагового искателя ШИи реле Рнапряжения, подключенного к аккумуляторным батареям через штепсельный разъем ШР.Реле Р напряжения - поляризованное; последовательно с его катушкой включено переменное сопротивление /хз, позволяющее тарировать величину напряжения срабатывания, в том числе и корректировать его в зависимости от температуры.Реле Р напряжения подключено к базовым контактам двух ламелей ШИ и ШИ/ искателя ШИ.Третья ламель ШИ/з этого искателя подключена к обмоткам реле Р, Рз и Р 1, обслуживающим соответственно группы 1, 2 и 3 аккумуляторов, а база этой ламели через нормгльно орыый контакт реле Рсоединена с положительным полюсом источника питания этих обмоток.Четвертая ламель ШИ/ искателя ШИуправляет обмоткой шагового искателя ШИ, который включает группы на зарядку по программе. По этой же ламели устанавливается в исходное положение искатель ШИ,с) М 156980 Предмет изобретения Составитель В. Сольц 1 едактор П. Вербова Текред А. А. Кудрявицная Корректор Н. В. Гераськина;Заказ 2382/16 Тирани 875 Цена 4 кои. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр, Серова, д. 4.Типография, пр. Сапунова, 2,В момент подключения обмотки реле Рк батарее с напряжением 14,6 в реле срабатывает, замыкается его нормально открытый контакт. Реле Рв оказывается под током и размыкает цепь обмотки реле Рз. Аналогично включаются реле Ра и Р 1, при сраоатывании которых отключаются соответствующие промежуточные реле Р, и Рт. Реле Р;обесточившись, разрывает цепь обмотки исполнительного реле Ря, контакты которого в цепи зарядного устройства ЗУ отключают группу 1 аккумуляторов. Реле Рг и Р, разрывают цепи сбмоток исполнительных реле Р, и соответственно Р, отключая при этом группы 2 и 3 аккумуляторов от зарядного устройства.Нормально замкнутые контакты реле Рв, Ря и Р 1 в обусловливают срабатывание реле Ргь Ргв и Р 1 в, которые своими анормально открытыми контактами включают реле Рги Последнее срабатывает и размыкает свой нормально замкнутый контакт, включенный в цепь кнопки стоп, что равносильно нажатию этой кнопки. Таким образом подается сигнал на магнитный пускатель или на электромагнит.Одновременно замыкается нормально открытый контакт реле Ри загорается красная лампа Л, (конец зарядки).В качестве сигнальных приборов применяются лампы, из которых красная Л 1 сигнализирует о конце заряда, белая Лв - о работе генератора импульсов, зеленая Л горит, когда включена хотя бы одна группа и работает зарядный агрегат и сигнализирует положение идет зарядка,О включении и отключении отдельных групп можно судить по соответствующим дополнительным лампам, из которых зеленые лампы Л, .7 в и Л, сигнализируют, что соот. ветствуюшие группы 1, 2, 3 находятся в положении зарядки, а красные лампы Л-Лв и Ля сигнализируот, что эти группы отключены белыс лампы Лтв и Л,т показывают исходное положение искателей ШИи ШИ. 1. Устроиство для заряда аккумуляторных батарей, заряжаемых при постоянном напря. жении, отличающееся тем, что, с целью автоматизации процесса заряда, в нем применены поляризованное реле, периодически подключаемое при помощи шагового искателя к аккумуляторным батареям, и исполнительные электромагнитные реле, отключающие батареи от зарядного агрегата при достижении на них определенного напряжения.2, Устройство по п. 1, отличающееся тем, что, с целью равномерной загрузки зарядного агрегата, аккумуляторные бат:-. реи разделены на группы, поочередное подкл.очение которых к зарядному агрегату осуществляется при помощи дополнительного шагового искателя и электромагнитных реле.
