Противопучинистое устройство фундамента
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1569390
Автор: Яркин
Текст

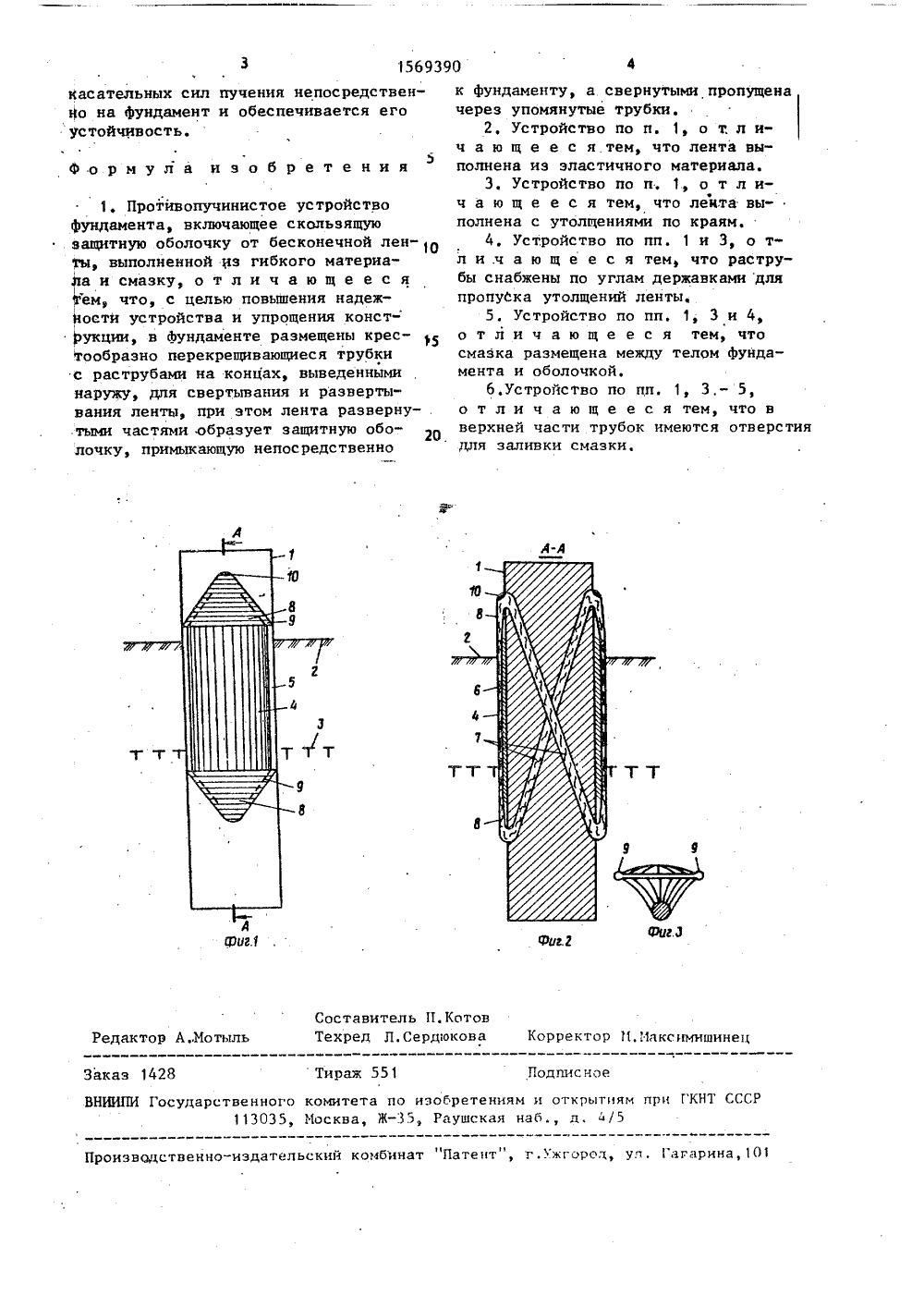

(57)тельсщих пбрете УЧИНИСТОЕ УСТРО РОТИВО ЕНТЛ, обрет у Фун чинист я явл ечниками 8 в вс державкамиия 10 в трубктрубки незам я на астр Отве ливк анчива лоског аюм ронГОСУДАРСТВЕННЫЙ КОМИТЕТДО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГНКТ СССР3985809/23-6304.12,8507,06,90, Бюл. В 21Научно-исследовательскийснований и подземных соом. Н,М,ГерсевановаИ.Г,Яркин624. 159. 1 (08Авторское сви317, кл, Е 02 ение относится к строидаментов на промерзаюх грунтах. Целью иэояется повышение надежИзобретение относится к строительству Фундаментов зданий и сооружений на промерзающих пучинистых почвах.Целью изобретения является повышение надежности устройства и упрощение конструкции.На Фиг, 1 показан Фунда ент с провтивопучинистым устройством со стороны эакры 1 ой расплавленной непрерывной лентой, общий вид; на фиг, 2 разрез А-А на Фиг. 1; на Фиг, 3 - наконечник со стороны входной щели.фундамент 1 установлен на основании 2, имеющем глубину 3 сезонного промерзания. Непрерывная лента 4 имеет утолщения 5 по краям, Поверхность фундамента покрыта незамерзающей смазкой 6, Трубки 7 с проходящей через них свернутой непрерывной лентой вмонтированы в Фундамент и за,.ЯОы 15 9390 А 1 ности устройства и упрощениерукции, Устройство состоит из онепрерывной ленты из эластичногматериала. Лента имеет утолщенияпо краям и покрывает противоположные стенки фундамента, контактирующие с пучинистым грунтом и покрытыенезамерзающей смазкой, В теле фундамента вмонтированы две крестообраэно пересекающиеся трубки с выведенными наружу наконечниками в видеплоского раструба с державками в углах для свертывания лентыСвернутыечасти ленты пропущены через трубки.В верхней части трубок имеются.отверстия для заливки незамерзающейсмазки, 5 э,п. ф-лы, 3 ил. по углам, рст ах слу жат для за и в ерэ щей смазки.фундамент с противопучинистым устройством устанавливается на основание таким образом, чтобы нижний наконечник 8 трубки 7 был ниже макси мальной глубины 3 деятельного слоя, а верхний - выше отметки планировки. Устройство применимо в тех случаях, когда промерзание и морожное пучение грунтов по обе стороны Фундамента ожидается примерно одинаковым.Движение ленты происходит под действием касательных сил пучения и мерзающего грунта. Расплавленная ле та скользит по слою смазки вверх, вследствие чего устраняется действие1569390 моиг. 2 Составитель П,Котов ктор АМотыль Техред Л.СердюковаКорректор М.11 аксимишинецПодпис ное Заказ 1428 ираж 5 ИИПИ Государственного комитета по изобретен 113035, Москва, Ж, Раушска ГКНТ ССС ми о тлям4/5 н нно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,10 оизв касательных сил пучения непосредственно на фундамент и обеспечивается егоустойчивость. Формула изобретения 1. Противопучинистое устройство фундамента, включающее скользящую защитную оболочку от бесконечной лен1 О ты, выполненной из гибкого материала и смазку, о т л и ч а ю щ е е с я "еи, что, с целью повьппения надежности устройства и упрощения конструкции, в фундаменте размещены крестообразно перекрещивающиеся трубки с раструбами на концах, выведенными наружу, для свертывания и развертывания ленты, при этом лента развернутыми частями образует защитную оболочку, примыкающую непосредственно к фундаменту, а. свернутыми пропущеначерез упомянутые трубки.2, Устройство по п. 1, о т. л ич а ю щ е е с я,тем, что лента выполнена иэ эластичного материала.3, Устройство по п. 1, о т л ич а ю щ е е с я тем, что лента выполнена с утолщениями по краям.4, Устройство по пп. 1 и 3, о тл и .ч а ю щ е е с я тем, что раструбы снабжены по углам державками дляпропуска утолщений ленты,5. Устройство по пп. 1, 3 и 4,о т л и ч а ю щ е е с я тем, чтосмазка размещена между телом фундамента и оболочкой.6,Устройство по пп. 1, 3, - 5,о т л и ч а ю щ е е с я тем, что вверхней части трубок имеются отверстиядля заливки смазки,
СмотретьЗаявка
3985809, 04.12.1985
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ОСНОВАНИЙ И ПОДЗЕМНЫХ СООРУЖЕНИЙ ИМ. Н. М. ГЕРСЕВАНОВА
ЯРКИН ИГОРЬ ГЕОРГИЕВИЧ
МПК / Метки
МПК: E02D 27/35
Метки: противопучинистое, фундамента
Опубликовано: 07.06.1990
Код ссылки
<a href="https://patents.su/2-1569390-protivopuchinistoe-ustrojjstvo-fundamenta.html" target="_blank" rel="follow" title="База патентов СССР">Противопучинистое устройство фундамента</a>
