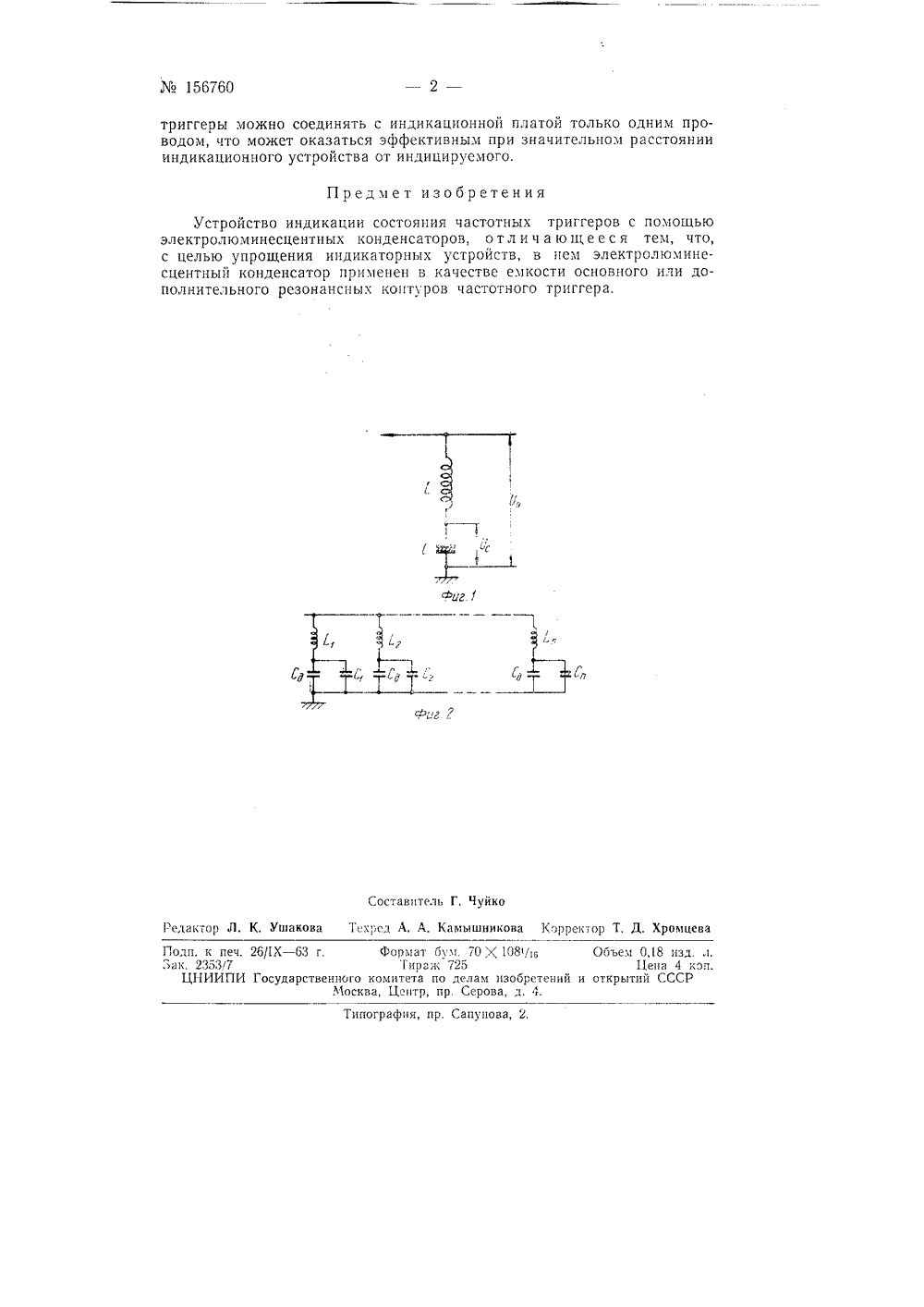

До 156760 Класс 6 061; 42 гп, 14,вСССР ОПИСАНИЕ ИЗОБРЕТЕНИ 5 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ЬЬ:-Ы 0;ь,;,.111 м6; TС и .,:111.г"" 01 Снр 31. :. ьамн" - . 2 К ч 4 Ф :ч э Подписная группа М 174 Институт автоматики и электрометрии Сибирского отделения АН СССР В. А. Валукин, В. П. Сигорский, Л, С. Ситников и Л. Л. Утяков УСТРОЙСТВО И НДИ КАЦИ И СОСТОЯНИЯ ЧАСТОТНЫХТРИГГЕРОВЗаявлено 26 октября 1962 г. за Хе 800424,26-24в Комитет по делам изоорстений и открытий при Совете Х 1 инистров СССР Опубликовано в Бюллетене изобретений и товарнв; знаков Ъо 16 за 1963 г.Известны устройства для индикации состояния триггеров, в которых используются электролюминесцентные конденсаторы.Предложенное устройство отличается от известных тем. что в нем применен электролюминесцентный конденсатор в качестве емкости основного или дополнительного резонансных контуров частотного триггера.На фиг. 1 приведена схема предложенного устройства индикации двух состояний частотного триггера; на фиг, 2 - то же, нескольких состояний частотного триггера.Переменное напряжение с выхода триггера поступает на последовательный .С контур, в качестве емкости которого используется электролюминисцентный конденсатор С. В одном из устойчивых состояний частотного триггера частота его колебаний совпадает с резонансной частотой контура. При этом на емкости С появляется напряжение l пропорциональное напряжению с, на выходе частотного триггера. Если величина напряжения Ь, оказывается достаточной, люминофор начинает светиться, индицируя состояние триггера.При индикации состояний многочастотных триггеров (фиг. 2) используют параллельное соединение последовательных резонансных контуров (У,с, Сс), каждый из которых настроен на частоту одного из состояний триггера (=1,2 и). Емкое Сс 1 вкл 1 очается для повышения добротности контура.Необходимо отметить, что схема, показанная на фиг. 2, пригодна для индикации состояний нескольких бистабильных частотных триггеров, если частоты отдельных триггеров разнесены. При этом все частотные156760 триггеры можно соединять с индикационной платой только одним проводом, что может оказаться эффективным при значительном расстояниииндикационного устройства от индицируемого. Предмет изобретения Устройство индикации состояния частотных триггеров с помощью электролюминесцентных конденсаторов, о т л и ч а ю щ е е с я тем, что, с целью упрощения индикаторных устройств, в нем электролюминесцентный конденсатор применен в качестве емкости основного или дополнительного резонансных контуров частотного триггера.
