Насадка для карандашей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1567404
Автор: Петров
Текст

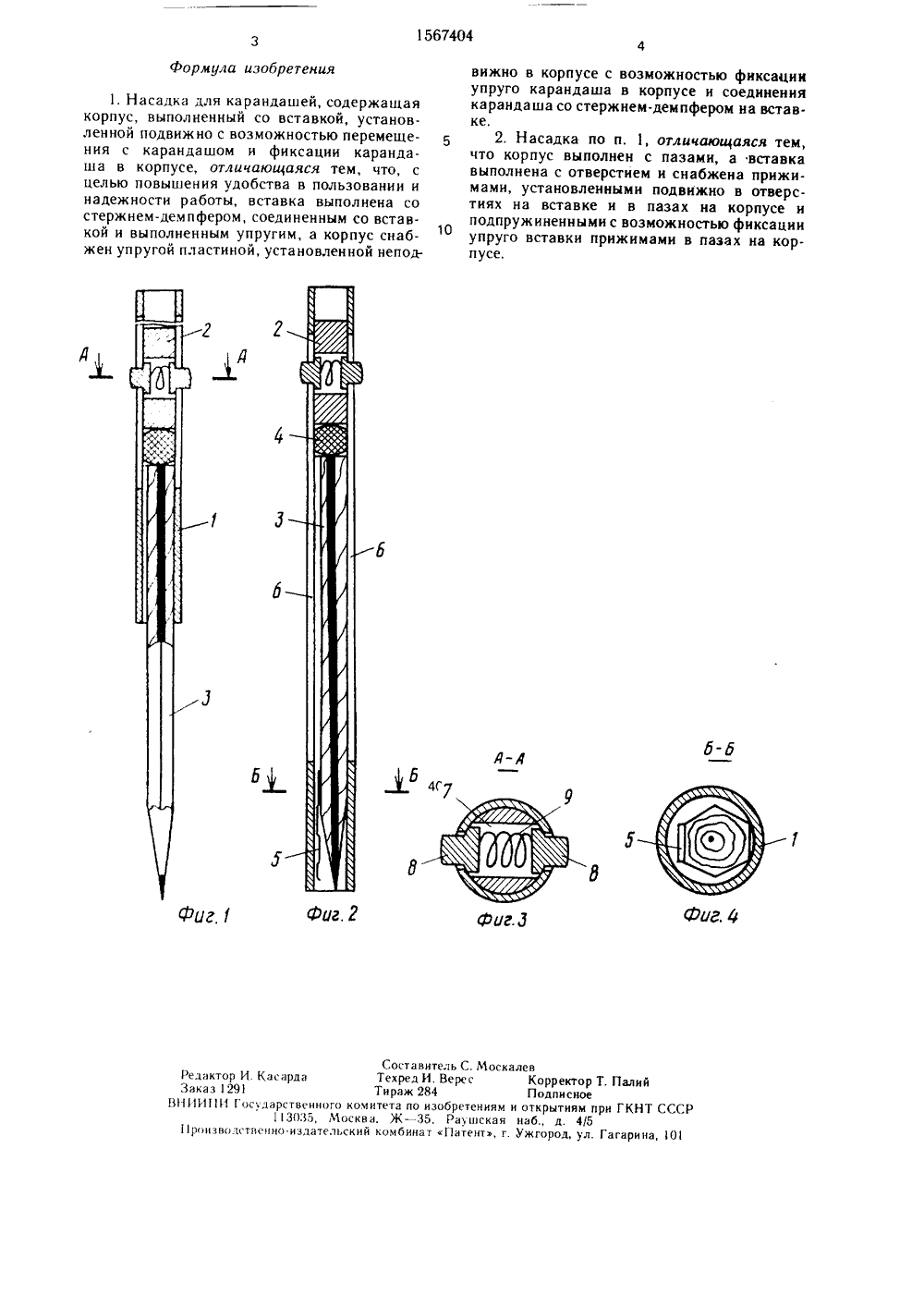

, кл. В 43 К 23/О Пет во ССС1923. САДКА ДЛЯ КАР обретение относитс шей и предназначе еимущественно как овышение удобства АНДАШЕИ я к насадкам для о для использосредство орггехв пользовании и инены пружиноипруго прижимами аГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К А ВТОРСКОМУ СВИДЕТЕЛЬС Изобретение относится к насадкам для карандашей и предназначено для использования, преимущественно, как средство оргтехники, которое служит для письма,Цель изобретения - повышение удобства в пользовании и надежности работы.На фиг. 1 изображена нФадка для к рандашей, рабочее положение; на фиг. 2 то же, нерабочее положение; на фиг. 3 сечение А - -А на фиг. 1; на фиг. 4 - сечение Б - Б на фиг. 2.Насадка содержит корпус 1, который выполнен со вставкой 2, установленной подвижно,.и в котором можно перемещать и фиксировать вставку 2 вместе с каранда. шом 3. При этом вставка 2 выполнена с упругим, например, из резины, стержнем- демпфером 4, акорпус 1 снабжен упругой пластиной 5, например, пружинной, которая установлена неподвижно в корпусе 1 и которой можно фиксировать упруго карандаш 3 в соединении со стержнем-демфером 4 на вставке 2.Кроме того, корпус 1 выполнен с пазами 6, а вставка 2 - с отверстием 7 и снабжена прижимами 8, которые установлены подвижно в отверстии 7 на вставке 2 и в пазах 6,ЯО 15674 надежности работы в насадке, у которои кр пус, выполненный со вставкой, установлен ной подвижно с возможностью перемецгс ния с карандашом и фиксации карандаша в корпусе, достигается тем, что вставка выполнена со стержнем-демпфером, а корпус снабжен упругой пластиной. Причем стержень-демпфер соединен со вставкой и выполнен упругим, а упругая пластина установлена неподвижно в корпусе с возможностью фиксации упруго карандаша в корпусе и соединения карандаша со стержнем демпфером на вставке. 1 з.п.ф-лы, 4 ил. на корпусе 1 и подпруж ,), и ее можно фиксировать у в Я пазах 6 на корпусе 1.Дополнительно в насаке предусмотрено, ( что вставка 2 и стержень-демпфер 4, имеющий круглое сечение, связаны с торцом клеевым соединением, а также, что прижимы 8 ивв выполнены с буртиками и их можно прижи- в. мать буртиками к стенкам корпуса 1.Во время работы с насадкой и пользо- О вания ею вставку 2 перемещают вместе с 3 карандашом 3 и фиксируют последним в кор- ф, пусе 1, При этом каоандаш 3 устанавли- юр вают в корпус 1, фиксируя упруго его пластиной 5, и затем соединяют в корпусе 1 со ве стержнем-демпфером 4, например, перемещая вставку 2. Чтобы переместить вставку 2, сжимают пружину 9, надавливая пальцами на прижимы 8.Когда карандаш 3 хранится, он полностью убран в корпус 1, а когда он во время работы или случайного падения подвергает- ф ся сильному давлению или ударам, стерженьдемпфер 4 амортизирует пиковые нагрузки.Также насадку используют в качестве удлинителя и для очень коротких карандашей1567404 формула изобретения б 4 Г иг г.2 и итель С. МоскИ. Верес84изобретениям5, Раушскаят Патент, г Соста рда Текред Тираж 2 ственного комитета по 3035, Москва, Ж - 3левКорректор Т. ПалийПодписноеи открытиям при ГКНТ СССна 6., д. 4/5Ужгород, ул. Гагарина, 101 Редактор И. КасЗаказ 1291И И 11 И Г Ос 1 да11 ронзводственн 1. Насадка для карандашей, содержащая корпус, выполненный со вставкой, установленной подвижно с возможностью перемещения с карандашом и фиксации карандаша в корпусе, отличающаяся тем, что, с целью повышения удобства в пользовании и надежности работы, вставка выполнена со стержнем-демпфером, соединенным со вставкой и выполненным упругим, а корпус снабжен упругой пластиной, установленной неподвижно в корпусе с возможностью фиксацииупруго карандаша в корпусе и соединениякарандаша со стержнем-демпфером на вставке.2. Насадка по п. 1, отличающаяся тем,что корпус выполнен с пазами, а вставкавыполнена с отверстием и снабжена прижимами, установленными подвижно в отверстиях на вставке и в пазах на корпусе и10подпружиненными с возможностью фиксацииупруго вставки прижимами в пазах на корпусе,
СмотретьЗаявка
4388565, 13.01.1988
ПРЕДПРИЯТИЕ ПЯ Г-4805
ПЕТРОВ ЕВГЕНИЙ ВЛАДИМИРОВИЧ, ПЕТРОВ ВЛАДИМИР СЕМЕНОВИЧ
МПК / Метки
МПК: B43K 23/00
Метки: карандашей, насадка
Опубликовано: 30.05.1990
Код ссылки
