Номер патента: 156701
Текст

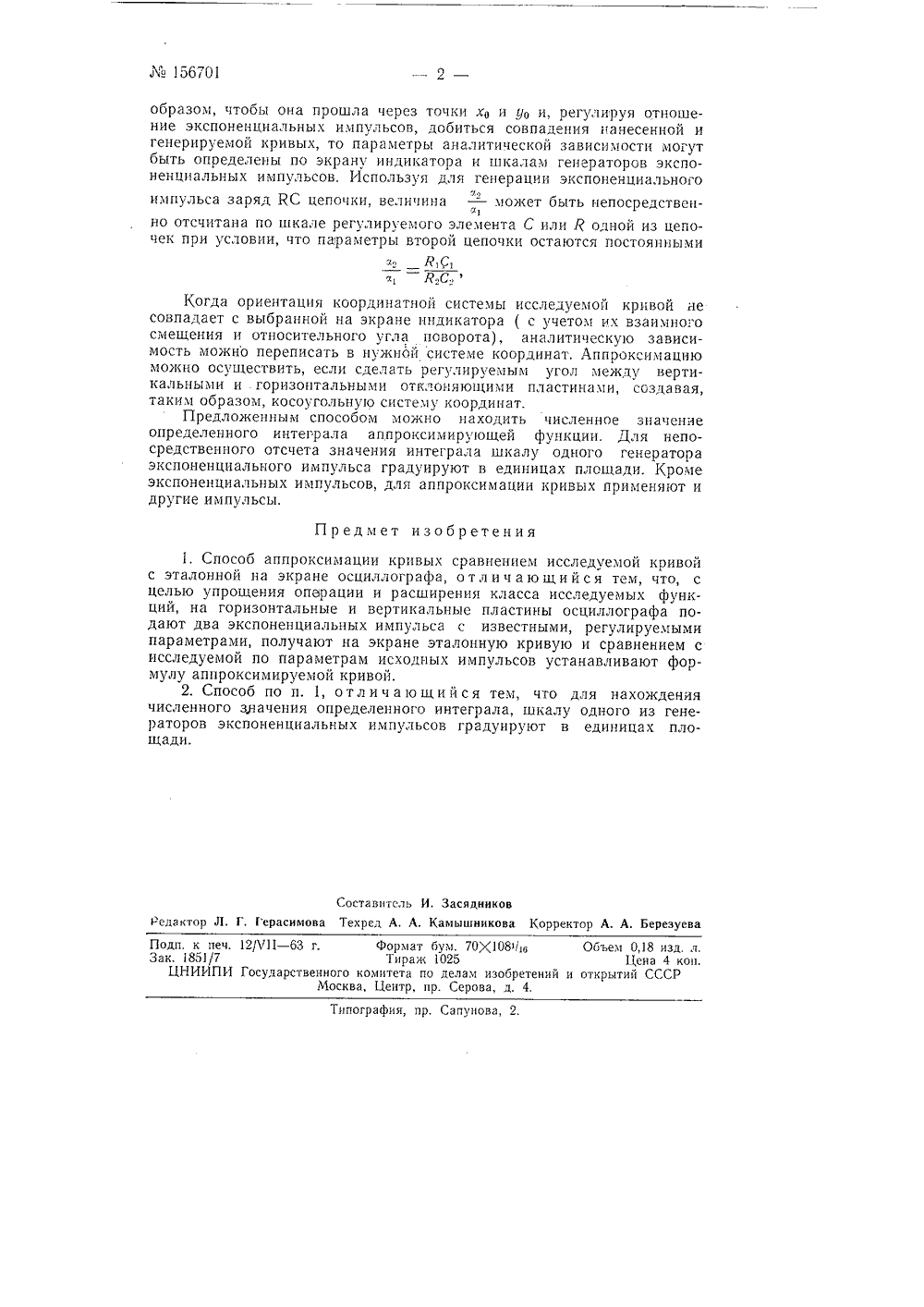

Класс б Обд; 42 п, 10 Щ 5670 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. :,"Ч:Подписная группа М 1 бб А, А. Балод СПОСОБ АППРОКСИМАЦИИ КРИВЬХЗаявлено 17 июля 1962 г. за М 787273/26-24в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений и товарных знаков М 16 за 1963 г. Известны способы аппроксимации кривых сравнением исследуемой кривой с эталонной на эиране осциллографа.Сущность изобретения заключается в том, что на горизонтальные и вертикальные пластины осциллографа подают два экспоненцпальных импульса, с известными, регулируемыми параметрами, получают на экране эталонную кривую и сравнивают ее с исследуемой, затем по параметрам исходных импульсов устанавливают формулу аппроксимируемой кривой. Шкалу одного из генераторов экспоненциальных импульсов градуируют в единицах площади. Благодаря этому появилась возможность находить численное значение определенного интеграла и расширились пределы исследуемых функций,В результате периодического синхронного действия двух экспоненциальных импульсов, отклоняющих электронный луч во взаимно-перпендикулярных направлениях, последний изображает на экране индикатора кривую типа параболы. Форма пораболы определяется начальными амплитудами экспоненциальных импульсов и отношением их коэффициентов затуханияВ качестве примера можно рассмотреть случай, когда на вертикальные отклоняющие пластины подается напряжение(1 - е - "-), а на горизонтальные l, =с 7, е - ". Исключая параметр 1, получают уравнение кривой.х тапат=та (1 -- 1 - , (х, у, иа и уо - отклонение луча индвкатораХоот нулевого положения напряжениями с 7 Ьх, своа с 7 о). Если на экран индикатора нанести кривую, подлежащую аппроксимации, таким156701образом, чтобы она прошла через точки хв и у, и, регулируя отношение экспоненциальных импульсов, добиться совпадения нанесенной и генерируемой кривых, то параметры аналитической зависимости могут быть определены по экрану индикатора и шкалам генераторов экспоненциальных импульсов. Используя для генерации экспоненциальноговимпульса заряд КС цепочки, величина - может быть непосредствен 21но отсчитана по шкале регулируемого элемента С или Я одной из цепочек при условии, что параметры второй цепочки остаются постоянными7 с.С.Когда ориентация координатной системы исследуемой кривой не совпадает с выбранной на экране индикатора ( с учетом их взаимного смещения и относительного угла поворота), аналитическую зависимость можно переписать в нужной системе координат. Аппроксимацию можно осуществить, если сделать регулируемым угол между вертикальными и горизонтальными отклоняющими пластинами, создавая, таким образом, косоугольную систему координат.Предложенным способом можно находить численное значение определенного интеграла аппроксимирующей функции. Для непосредственного отсчета значения интеграла шкалу одного генератора экспоненциального импульса градуируют в единицах площади. Кроме экспоненциальных импульсов, для аппроксимации кривых применяют и другие импульсы.Предмет изобретения1. Способ аппроксимации кривых сравнением исследуемой кривой с эталонной на экране осциллографа, о т л и ч а ю щ и й с я тем, что, с целью упрощения операции и расширения класса исследуемых функций, на горизонтальные и вертикальные пластины осциллографа подают два экспоненциальных импульса с известными, регулируемыми параметрами, получают на экране эталонную кривую и сравнением с исследуемой по параметрам исходных импульсов устанавливают формулу аппроксимируемой кривой.2. Способ по п. 1, о т л и ч а ю щ и й с я тем, что для нахождения численного значения определенного интеграла, шкалу одного из генераторов экспоненциальных импульсов градуируют в единицах площади.Составитель И, Засядников Редактор Л. Г. Герасимова Техред А, А. Камыщникова Корректор А. А. БерезуеваПоди. к печ, 12/И 1 - 63 г. Формат бум. 70 Х 108/и Объем 0,18 изд. л. Зак. 1851/7 Тираж 1025 Цена 4 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4. Типография, пр. Сапунова, 2,
СмотретьЗаявка
787273
МПК / Метки
МПК: G06G 7/28
Метки: 156701
Опубликовано: 01.01.1963
