Номер патента: 156611
Текст

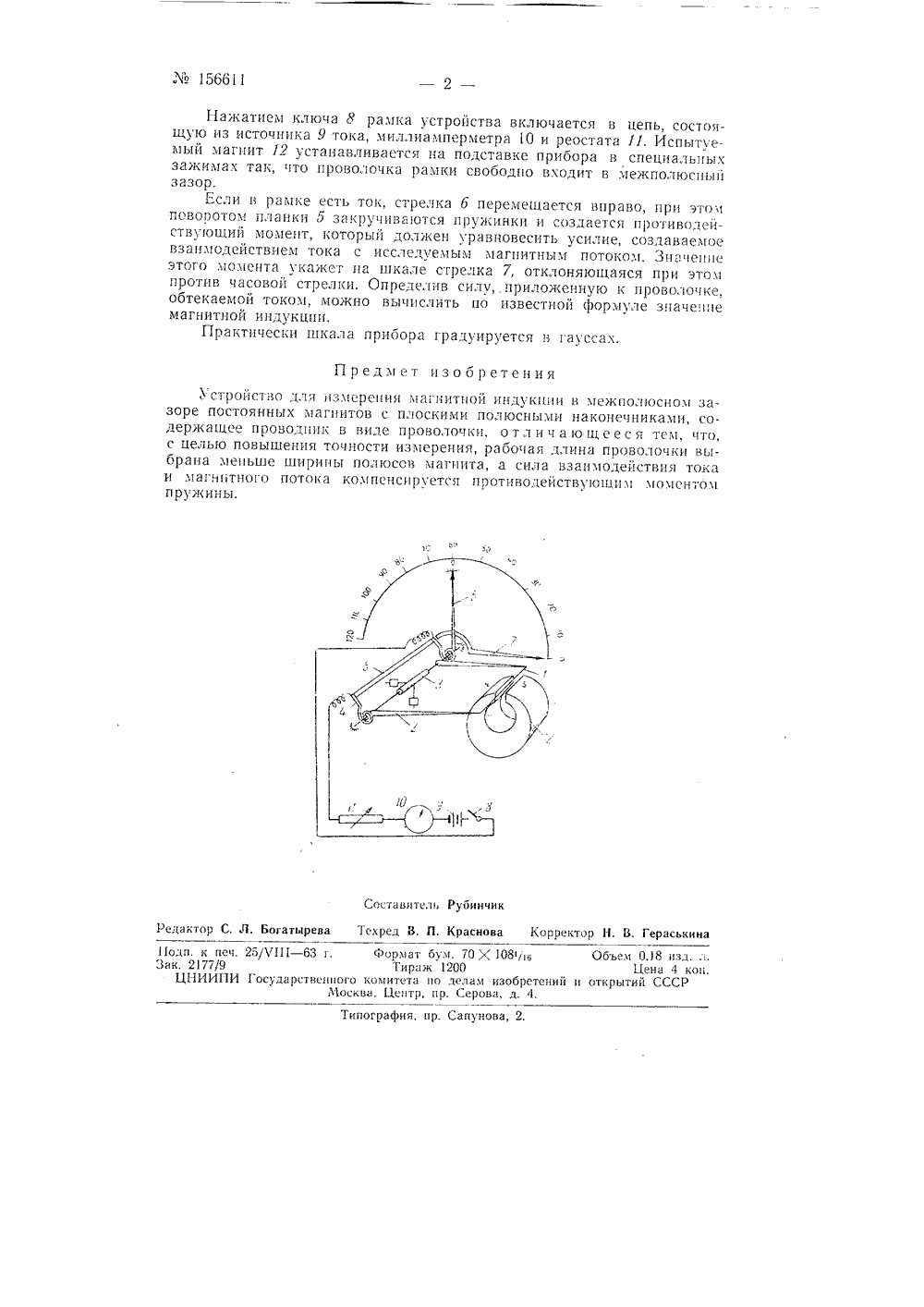

Класс б 01 г; 21 е, 12 Лв 156611 ГССР ОПИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа М 95 рмольчук СТРОЙСТВО ДЛ АГНИТНОЙ ИНДУКЦИ ЕРЕ 961 г. за Ме 72992226-10и открытий при Совете Министровений и товарных знаков Ке 16 Заявлено 11 мая в Комитет по делам изобретений1963 г публиковано в Бюллетене изобре Известны устройства для измерения магнитной индукции подковообразных магнитов, в которых угол поворота рамки зависит от величины магнитного потока, создаваемого испытуемым магнитом. Однако они конструктивно не предназначены для измерения магнитной индукции в щелевом зазоре магнита.Отличие предлагаемого устройства для измерения магнитной индукции от известных.в том, что оно позволяет измерять магнитную индукцию в зазоре магнита и обеспечивает высокую точность измерений, так как исключает влияние потока рассеивания. Это достигается тем, что в зазоре магнита устанавливается проволочка, по которой пропускается электрический ток, причем рабочая длина проволочки меньше ширины полюсов. Взаимодействие тока с исследуемым магнитным потоком создает усилие, компенсируемое при измерении моментом закручивания пружинок.На чертеже приведена схема конструкции предлагаемого устройства.Чувствительным элементом устройства служит проволочка 1, являющаяся одной из сторон рамки 2. Проволочка укреплена на двух параллельных держателях и помещается в воздушном зазоре магнита. Рамка крепится на оси 8 прибора. Спиральные пружинки 4 укреплены на планке 5, которая при вращении вокруг оси 8 меняет угол закручивания пружинок.При отсутствии тока в рамке стрелка б, жестко соединенная с осью 8, стоит на нуле нижней шкалы, а стрелка 7, жестко соединенная с планкой 5, стоит на нуле верхней шкалы. При вращении планки 5 вокруг оси 8 стрелка 7 указывает степень закручивания пружинок 4.156 б 11 Нажате клкча 8 рака устроЙства влюаесщую из источника 9 тока, миллиамперметра 10 и реостата 11. Испытуемый магнит 12 устанавливается на подставке прибора в специальных змкиаах так, что проволочка рамки свободно входит в лежполюсн.н зазор.Если в рамке есть ток, стрелка б перемещается вправо, при этом поворотом планки 5 закручиваются пружинки и создается противодействующий момент, который должен уравновесить усилие, создаваемое взаимодействием тока с исследуемым магнитным потоком. Знакеие этого момента укакет па шкале стрелка 7, отклоняющаяся при этом против часовои стрелки. Опреде,иВ си;у приложенную к прово,.очке, обтекаемой током, можно вычислить по известной формуле значеПе магнитной индукции,Практически Икала приоора градуируется в гауссах,Предмет изобретения УстрОЙство для избСрения мгнитноЙ индукции в хеж полОснол зазоре постоянных магнитов с плоскими полюсными наконечниками, содержащее проводник в виде проволочки, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, рабочая длина проволочки выбрана меньше ширины полюсов магнита, а сила взаимодействия тока и магньтного потока компенсируется противодействуюПпм моментом пружины. 1 Гь,за Составители Рубинч. Богатырева Техред В, П. Красно орректор . В, Гераськина дактор Формат бум. 70 Тираж 1200 комитета по дела ва, Центр, пр. Сер
