Система автоматического регулирования уровня воды в судовых емкостях
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

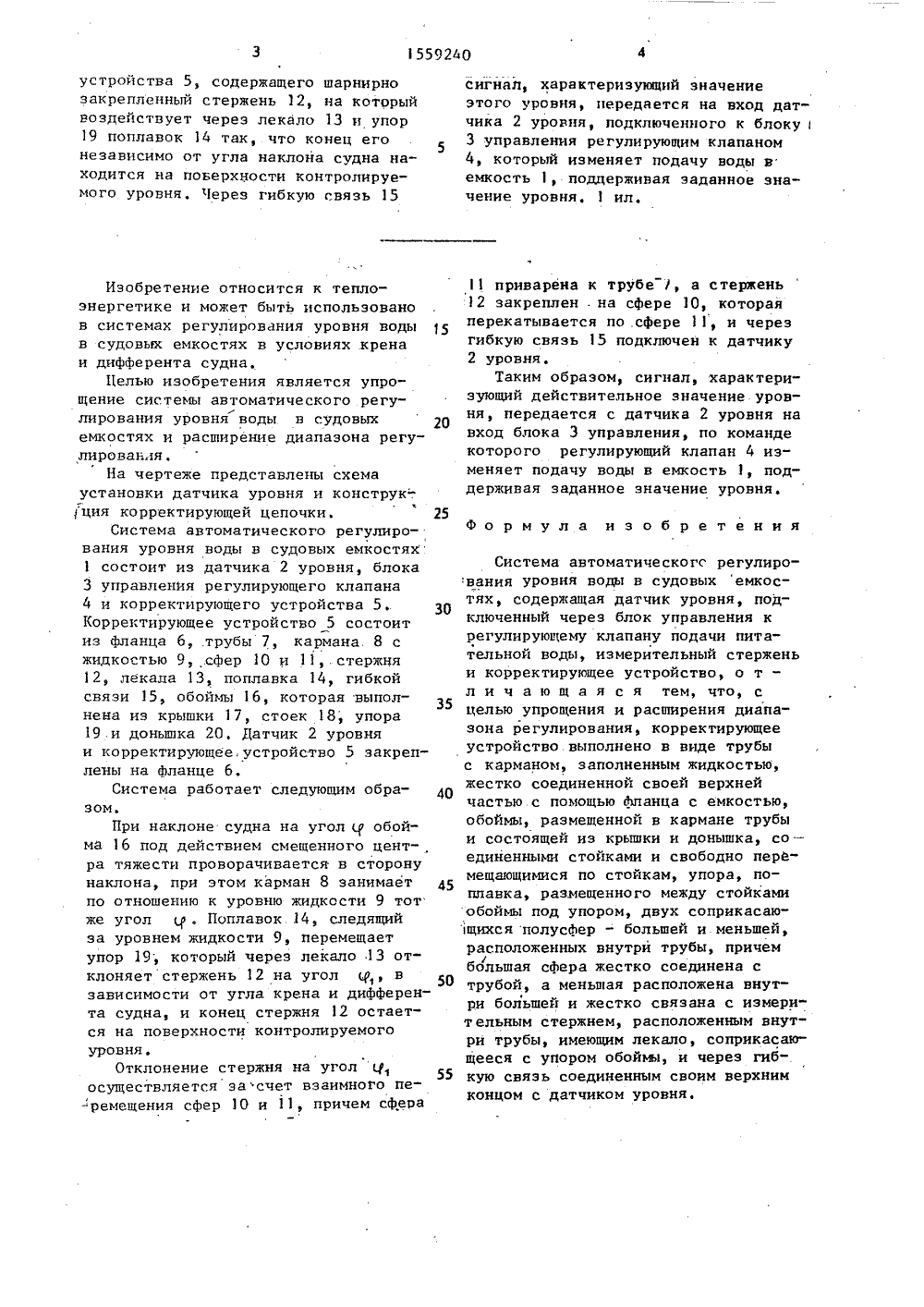

1559240 15 20 25 30 35 40 45 50 55 устройства 5, содержащего шарнирнозакрепленный стержень 12, на которыйвоздействует через лекало 13 и упор19 поплавок 14 так, что конец егонезависимо от угла наклона судна на"ходится на поверхности контролируемого уровня, Через гибкую связь 15 Изобретение относится к теплоэнергетике и может быть использованов системах регулирования уровня водыв судовых емкостях в условиях кренаи дифферента судна,Пелью изобретения является упрощение системы автоматического регулирования уровня воды в судовыхемкостях и расширение диапазона регулирования.На чертеже представлены схемаустановки датчика уровня и конструк-.ция корректирующей цепочки.Система автоматического регулирования уровня воды в судовых емкостях1 состоит из датчика 2 уровня, блока3 управления регулирующего клапана4 и корректирующего устройства 5.1(орректирующее устройство 5 состоитиэ фланца 6, трубы 7, кармана. 8 сжидкостью 9, .сфер 10 и 11,.стержня12, лекала 13, поплавка 14, гибкойсвязи 15, обоймы 16, которая выполнена из крышки 17, стоек 18, упора19.и донышка 20. Датчик 2 уровняи корректирующее. устройство 5 закреплены на фланце 6,Система работает следующим образом,При наклоне судна на угол ц обойма 16 под действием смещенного цент-,ра тяжести проворачивается в сторонунаклона, при этом карман 8 занимаетпо отношению к уровню жидкости 9 тотже угол. Поплавок 14, следящийза уровнем жидкости 9, перемещаетупор 19; который через лекало 13 отклоняет стержень 12 на угол р взависимости от угла крена и дифферента судна, и конец стержня 12 остается на поверхности контролируемогоуровня,Отклонение стержня на угол цосуществляется засчет взаимного перемещения сфер 10 и 11, причем сфера сигнал, характеризующий значениеэтого уровня, передается на вход датчика 2 уровня, подключенного к блоку3 управления регулирующим клапаном4, который изменяет подачу воды вемкость 1, подцерживая заданное значение уровня, 1 ил. 11 приварена к трубе /, а стержень 12 закреплен . на сфере 10, которая перекатывается по сфере 11, и через гибкую связь 15 подключен к датчику 2 уровня.Таким образом, сигнал, характеризующий действительное значение уровня, передается с датчика 2 уровня на вход блока Э управления, по команде которого регулирующий клапан 4 изменяет подачу воды в емкость 1, поддерживая заданное значение уровня. Формула изобретения Система автоматическогс регулиро" вания уровня воды в судовых емкостях, содержащая датчик уровня, подключенный через блок управления к регулирующему клапану подачи пита" тельной воды, измерительный стержень и корректирующее устройство, о т - л и ч а ю щ а я с я тем, что, с целью упрощения и расширения диапазона регулирования, корректирующее устройство выполнено в виде трубы с карманом, заполненным жидкостью,жестко соединенной своей верхнейчастью с помощью фланца с емкостью,обоймы, размещенной в кармане трубыи состоящей иэ крышки и донышка, со -единенными стойками и свободно перемещающимися по стойкам, упора, поплавка, размещенного между стойкамиобоймы под упором, двух соприкасающихся полусфер - большей и меньшей,расположенных внутри трубы, причем/большая сфера жестко соединена с трубой, а меньшая расположена внутри большеи и жестко связана с измерительным стержнем, расположенным внутри трубы, имеющим лекало, соприкасающееся с упором обоймы, и через гибкую связь соединенным своим верхним концом с датчиком уровня.
СмотретьЗаявка
4244932, 13.04.1987
ПРЕДПРИЯТИЕ ПЯ А-7404
ЛУКОВ ГРИГОРИЙ ВАДИМОВИЧ, ФАБРИЧЕВ АНАТОЛИЙ ИВАНОВИЧ, САК СЕРГЕЙ ИВАНОВИЧ
МПК / Метки
МПК: F22D 5/00
Метки: воды, емкостях, судовых, уровня
Опубликовано: 23.04.1990
