Ногодержатель при хирургических операциях
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 15456
Автор: Мартов
Текст

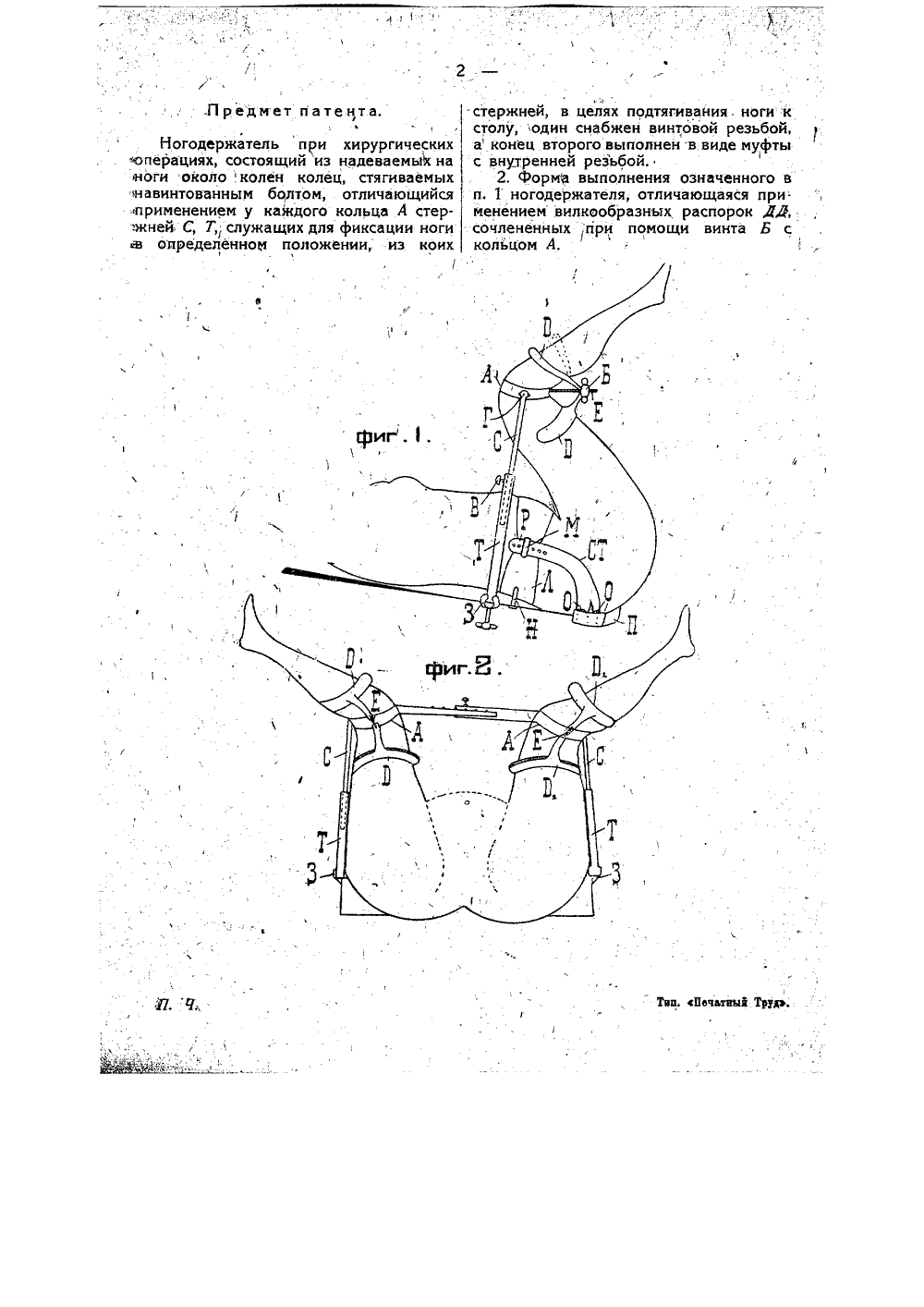

(заяв. свид.38844). О выдаче патента опубликовано 31 мая 1930 года. Действие патента распространяется на 15 лет от 31 мая 1930 года.Существующие в настоящее время ногодержате 6 и, состоящие. из надеваемых на ноги около колен колец, стягиваемых навинтованным стержнем, не придают больному достаточно устойчивого положения и хирургу приходится прибегать к помощи технического персонала, поддерживающего ноги больного. Предлагаемое изобретение имеет , целью избежать этих недостатков путем применения дополнительных приспособлений, фиксирующих больного к операционному столу и иммобилизирующих нижние конечности в определенном положен ии.На чертеже фиг. 1 изображает ного- держатель и фиксируемую конечность сбоку; фиг. 2 - то же, спереди.Предлагаемый ногодержатель состоит из следующих составных частей.Ногорасширитель проф. Отто, к которому с помощью нарезных стержней ЕЕ и винтов ББ прикреплены шарйирно соединенные между собой вилкообразные распорки ЯД и Д,Я); последниеупираясь в нижние поверхности го.леней и бедер, поддерживают колени в таком согнутом положении, как это желательно хирургу. Эти вилкообразные распорки раздвигаются и сдвигаются помере надобности при помощи, винта Б, идущего по нарезным стержням ЕЕ.с/ Две )пары стержней СТ, из коих: одни ТТ, прикрепленные к столу винтовыми зажимами ЗЗ, выполнены в виде муфты с внутренней резьбой, а другие СС снабжены винтовой резьбой. Последние,. с целью подтягивания ноги к столу, вдвигаются в стержни ТТ и закрепля-. ются при помощи винтов ВВ. Стержни СС:, другим своими концами, на которых име. ются соответствующие замки, прикрепляются к петлям ГГ, приделанным. сбоку к кольцам АА ногорасширителя. проф, Отто.Желая основательно фиксировать больного к операционному столу,можно воспользоваться дополнительйым при способлением, состоящим из двух двой ных петель ПП, прикрепляющихся при. помощи винтовых зажимов с обеих. сторон опере)ционного стола. В свобод-. ные отверстия 00 вдеваются раздвоенными концами полуовально согнутые- стержни СТ - СТ, на верхней трети которых расположены отверстия соответствующего диаметра, Свободный конец. стержней РР, вдеваясь в петли ММ,. имеющиеся по бокам широкого пояса Л, фиксируется при помощи винта, С обеих. сторон пояса Я, прикреплены ремешки НН, при помощи которых больной фиксируется также к операционному"столу.%Ногодержатель пои хирургических операциях, состоящий из надеваемьй на ноги околоколен колец, стягиваемых .навинтованным болтом, отличающийся .применением у каждого кольца А стержней: С, Тслужащих для фиксации ноги в определенном положении, из коихстержней, в целях подтягивания, ноги:к столу, один снабжен винтовой резьбой, а конец второго выполнен.в виде муфты с внутренней резьбой.2. форма выполнения означенного в и. 1 ногодержателя, отличающаяся при менением вилкообразных распорок ХЖ сочлененных при помощи винта Б с кольцом А,
СмотретьЗаявка
38844, 15.01.1928
Мартов И. З
МПК / Метки
МПК: A61G 13/00
Метки: ногодержатель, операциях, хирургических
Опубликовано: 31.05.1930
